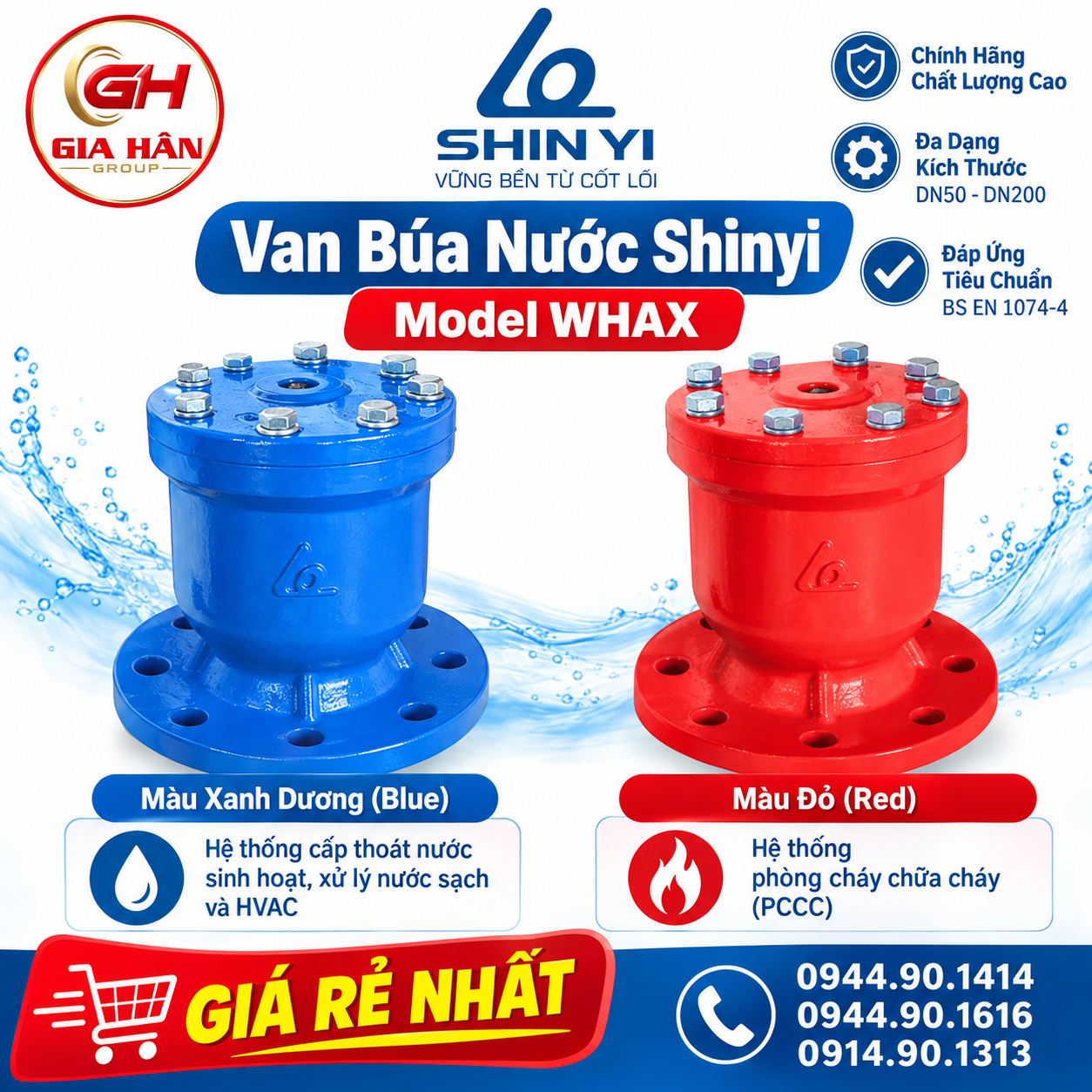

Van Búa Nước Shinyi (Model WHAX)

Van Búa Nước Shinyi (Model WHAX)

2.650.000đ
VBNSHINYI

Van búa nước Shinyi (mã sản phẩm WHAX – Water Hammer Arrestor) là dòng thiết bị giảm chấn thủy lực được sản xuất từ thân gang cầu FCD450/GGG50, kích thước định danh từ DN50 đến DN300, áp lực làm việc PN10/PN16/PN25 theo tiêu chuẩn BS EN 1074-4. Van hoạt động dựa trên cơ cấu piston và lò xo đàn hồi nhằm hấp thụ xung áp đột ngột sinh ra khi ngắt bơm hoặc đóng van nhanh, giúp bảo vệ toàn diện hệ thống đường ống, máy bơm và đồng hồ đo khỏi hiện tượng nứt vỡ do va đập thủy lực.

Còn hàng
Liên hệ

1. Van búa nước Shinyi là gì và tại sao hệ thống cần lắp đặt?

  • Hiện tượng búa nước (Water Hammer) xảy ra khi dòng chảy trong ống có lưu lượng và vận tốc lớn bị dừng lại đột ngột (do sự cố mất điện ngắt bơm hoặc đóng van một chiều quá nhanh). Động năng của khối nước lập tức chuyển hóa thành áp năng cực đại, tạo thành các đợt sóng áp suất phản hồi dội ngược dọc theo tuyến ống, gây rung lắc mạnh, nứt vỡ mối nối và phá hủy cánh máy bơm.
  • Dòng van búa nước Shinyi WHAX thuộc nhóm van gang cầu chuyên dụng, được gắn trực tiếp trên các tuyến ống trục đứng hoặc sau trạm bơm để thu nạp và triệt tiêu các đợt xung áp này một cách tự động mà không cần vận hành thủ công.

2. Thông số kỹ thuật tiêu chuẩn van búa nước Shinyi WHAX

Thông số Chi tiết kỹ thuật
Ký hiệu model WHAX
Kích cỡ danh định DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
Tiêu chuẩn thiết kế BS EN 1074-4
Tiêu chuẩn kết nối bích BS 4504 / DIN 2632 / DIN 2633 (PN10, PN16, PN25); JIS B2220; ASME B16.42
Áp suất làm việc PN10, PN16, PN25 (10 bar, 16 bar, 25 bar)
Nhiệt độ hoạt động -10°C ~ 80°C
Môi trường sử dụng Nước sạch, nước thải đã xử lý, hệ thống điều hòa HVAC, hệ thống PCCC
Lớp phủ bề mặt Sơn bột Epoxy tĩnh điện cao cấp (độ dày ≥ 250 µm), màu Xanh hoặc Đỏ

3. Cấu tạo chi tiết và nguyên lý triệt xung áp

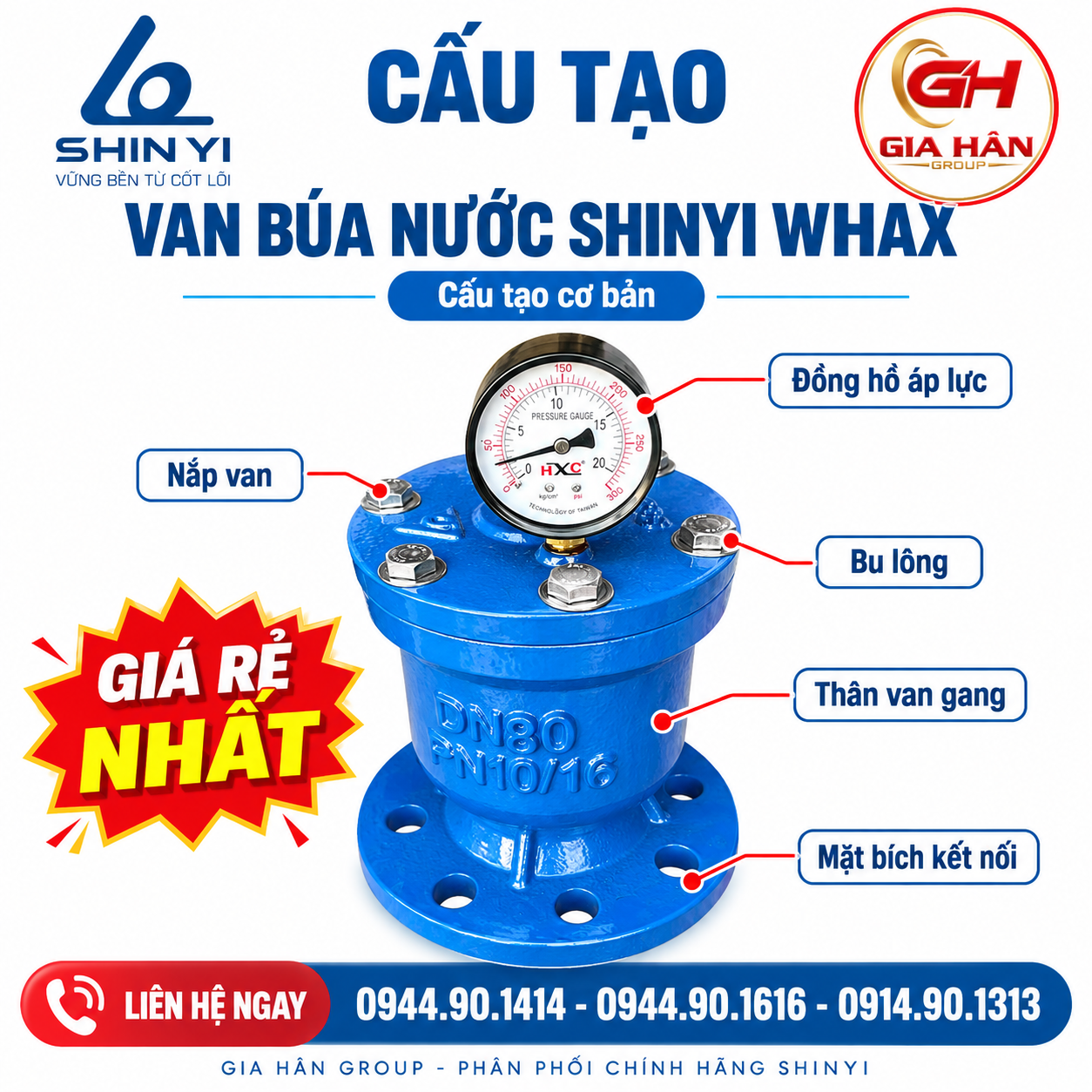

Bản vẽ cấu tạo chi tiết và nguyên lý hoạt động của van búa nước Shinyi model WHAX

Sơ đồ mặt cắt kỹ thuật thể hiện buồng giảm chấn, piston và lò xo đàn hồi của van búa nước Shinyi WHAX

Cấu tạo vật liệu:

  • Thân và nắp van: Đúc nguyên khối từ gang cầu FCD450, chịu ứng suất kéo và va đập tốt hơn gang xám thông thường, bề mặt phủ Epoxy chống oxy hóa.

  • Piston & trục dẫn hướng: Thép không gỉ (Inox 304/SS304), chịu mài mòn và không bị gỉ sét trong môi trường nước.

  • Lò xo chịu tải: Thép hợp kim đàn hồi cao, thiết kế đáp ứng chu kỳ nén - giãn phản hồi tức thì dưới xung áp cực cao.

  • Bộ phận làm kín: Vòng đệm cao su EPDM/NBR nguyên sinh ngăn rò rỉ khí và nước giữa các khoang.

  • Đồng hồ đo áp (Pressure Gauge): Tích hợp trên nắp van để kỹ thuật viên kiểm tra áp suất tích trữ trong buồng khí.

Nguyên lý vận hành:

  • Ở trạng thái bình thường, lò xo giữ piston ở vị trí làm việc cân bằng với áp suất ổn định của đường ống. Khi có đợt áp lực tăng vọt bất ngờ do va đập thủy lực, áp lực nước đẩy thẳng vào piston, ép nén lò xo và khoang đệm khí. Quá trình nén này hấp thụ toàn bộ năng lượng dư thừa của sóng va, ngăn không cho sóng phản hồi truyền ngược vào hệ thống máy bơm.

4. Vị trí lắp đặt chuẩn kỹ thuật trên hệ thống đường ống

Để thiết bị phát huy tối đa hiệu quả bảo vệ, kỹ sư cơ điện cần bố trí van theo đúng khuyến cáo kỹ thuật:

  1. Sau trạm bơm cấp: Lắp trên đoạn ống góp chính, ngay sau vị trí van một chiều và trước van cổng gang điều tiết.

  2. Tại chân và đỉnh trục đứng (Riser): Ở các tòa nhà cao tầng, sóng phản hồi thường tập trung áp lực lớn tại các điểm chuyển hướng từ trục đứng sang trục ngang.

  3. Hướng lắp đặt: Ưu tiên bố trí nhánh T theo phương thẳng đứng (mặt đồng hồ quay lên trên) để theo dõi áp suất và duy trì chuyển động ổn định của piston bên trong thân van.

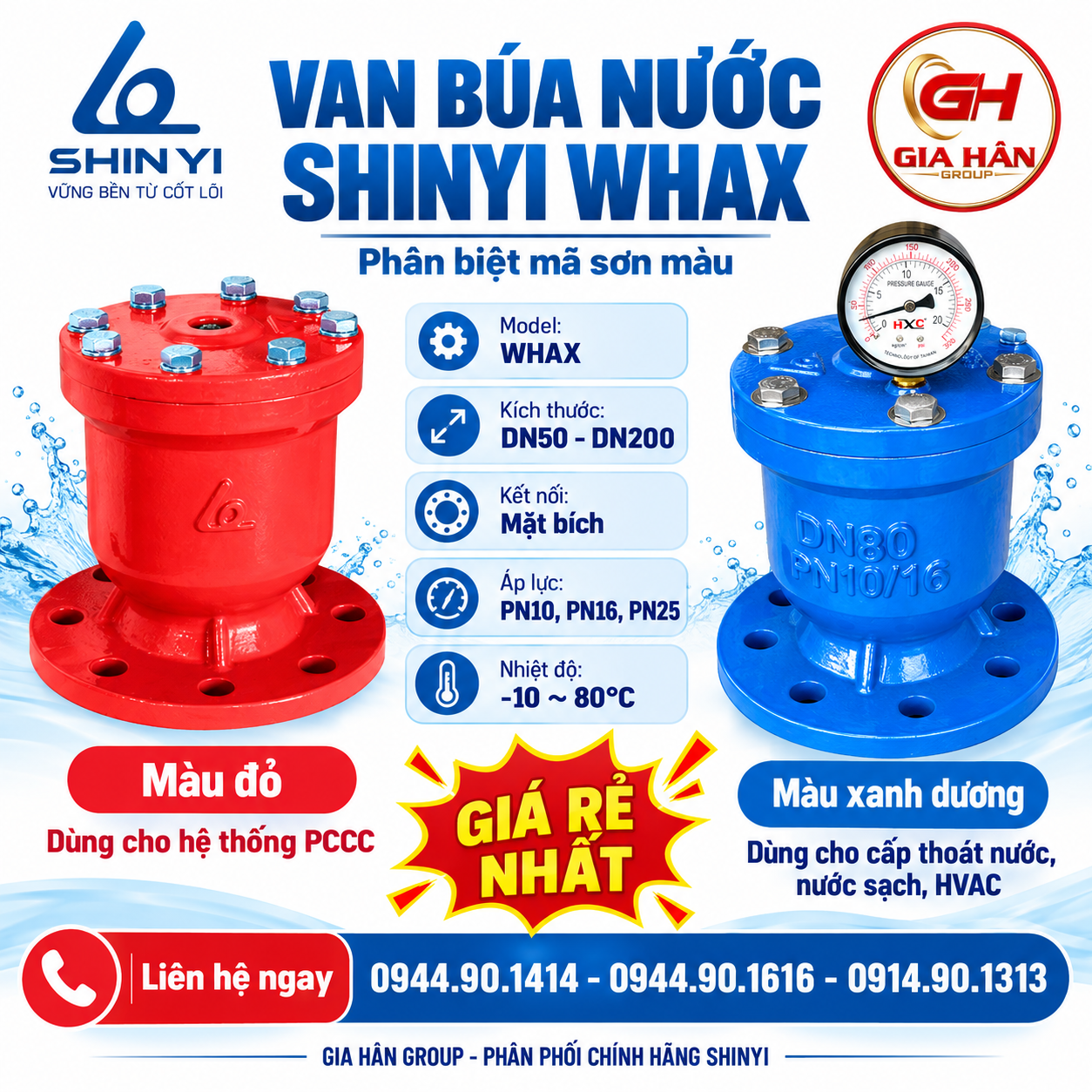

5. Phân loại màu sơn theo công năng dự án

Shinyi sản xuất 2 mã màu tiêu chuẩn tương ứng với từng hệ thống kỹ thuật:

  • Mã sơn màu xanh dương (Blue): Lắp đặt trong hệ thống cấp thoát nước sinh hoạt, xử lý nước sạch và mạng lưới điều hòa giải nhiệt HVAC.

  • Mã sơn màu đỏ (Red): Dành riêng cho hệ thống phòng cháy chữa cháy (PCCC), đồng bộ với cụm thiết bị báo động và chữa cháy tòa nhà.

Phân loại màu sơn theo công năng dự án

6. Bảng giá tham khảo van búa nước Shinyi (Quy cách DN50 - DN200)

Lưu ý: Mức giá dưới đây là giá niêm yết tham khảo (chưa bao gồm VAT và chiết khấu dự án). Đơn giá thực tế sẽ thay đổi theo áp lực bích (PN10/PN16/PN25) và thời điểm đặt hàng.

Quy cách kích thước Áp lực làm việc Tiêu chuẩn kết nối Đơn giá tham khảo (VNĐ)
WHAX DN50 (Phi 60) PN10 / PN16 Bích BS / DIN / JIS 2.650.000 – 3.100.000
WHAX DN65 (Phi 76) PN10 / PN16 Bích BS / DIN / JIS 3.200.000 – 3.750.000
WHAX DN80 (Phi 90) PN10 / PN16 Bích BS / DIN / JIS 4.150.000 – 4.900.000
WHAX DN100 (Phi 114) PN10 / PN16 Bích BS / DIN / JIS 5.800.000 – 6.850.000
WHAX DN125 (Phi 140) PN10 / PN16 Bích BS / DIN / JIS 8.200.000 – 9.600.000
WHAX DN150 (Phi 168) PN10 / PN16 Bích BS / DIN / JIS 11.500.000 – 13.200.000
WHAX DN200 (Phi 220) PN10 / PN16 Bích BS / DIN / JIS Liên hệ báo giá theo khối lượng

Xem chi tiết bảng giá các dòng van phụ trợ cùng hãng tại Bảng giá van Shinyi.

7. Giải pháp phối hợp van công nghiệp đồng bộ trong trạm bơm

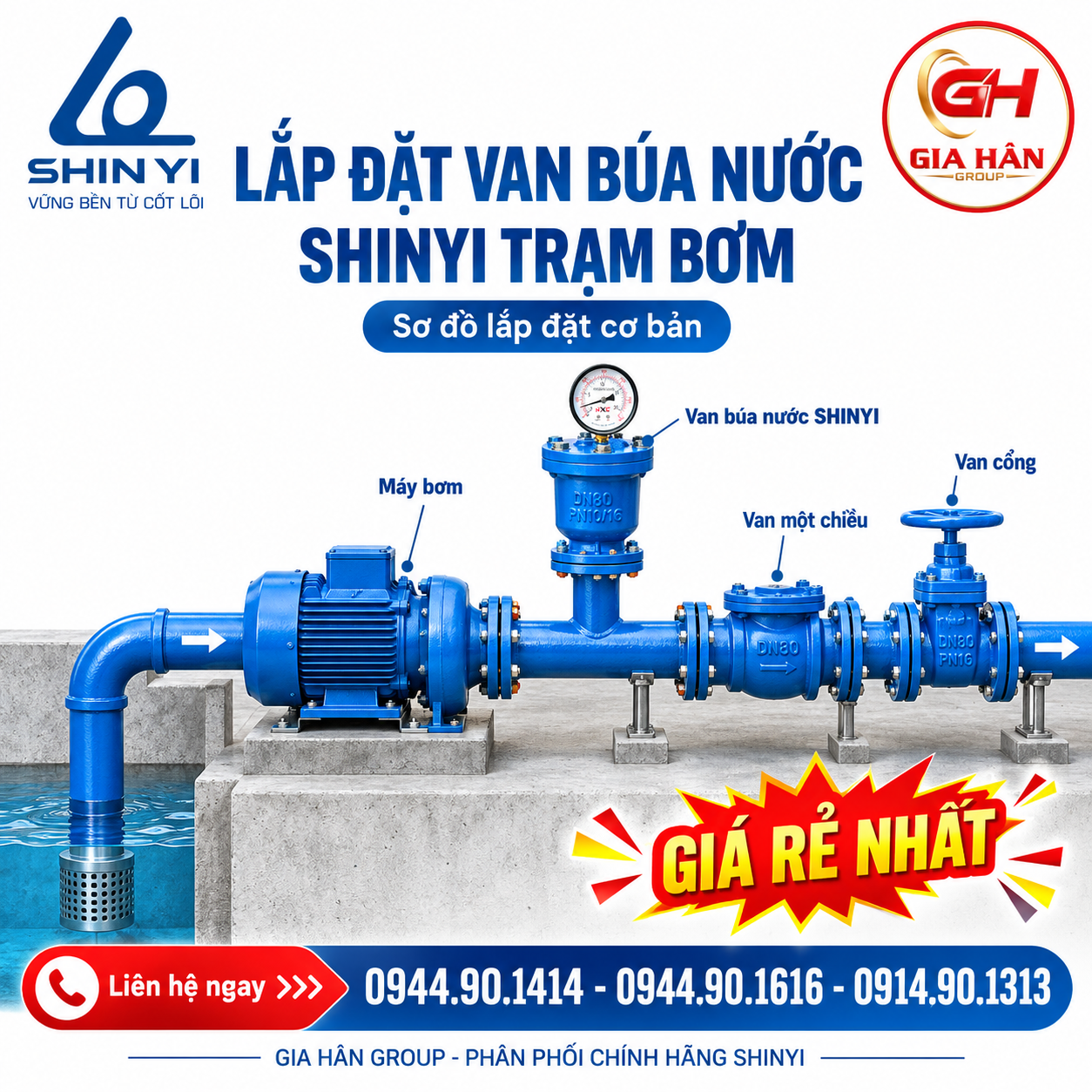

Thực tế lắp đặt cụm van búa nước Shinyi phối hợp van an toàn và van xả khí tại trạm bơm

Cụm van búa nước Shinyi WHAX phối hợp cùng các thiết bị bảo vệ đường ống trong hệ thống kỹ thuật cấp nước

Một hệ thống đường ống an toàn đòi hỏi sự kết hợp nhịp nhàng giữa nhiều dòng van chức năng:

  • Bảo vệ đường ống khỏi túi khí tích tụ: Cần bố trí van xả khí Shinyi tại các điểm cao nhất của tuyến ống để giải phóng bọt khí, tránh hiện tượng bọt khí gia tăng quán tính va đập thủy lực.

  • Bảo vệ xả áp khẩn cấp: Song song với van búa nước dạng đệm hấp thụ, tuyến ống chính nên trang bị thêm van an toàn Shinyi H500 để xả nhanh lưu lượng nước dư thừa ra ngoài bể gom khi áp lực toàn hệ thống vượt ngưỡng cài đặt cho phép.

  • Đóng ngắt phân vùng: Sử dụng các dòng van cổng gang để phục vụ công tác cô lập, bảo dưỡng và đại tu thiết bị định kỳ.

Câu hỏi thường gặp (FAQ) Về Van Búa Nước Shinyi

Van búa nước Shinyi WHAX khác gì so với van chống va thủy lực kiểu màng?

  • Van búa nước WHAX sử dụng cơ cấu cơ học (piston và lò xo kết hợp buồng khí) kích thước gọn gàng, không cần cụm ống dẫn pilot phụ trợ, lắp đặt nhanh trên nhánh T và đáp ứng triệt xung tức thì. Ngược lại, van chống va dạng màng thủy lực thường có kích thước lớn hơn và phù hợp cho các tuyến truyền tải đường dài với thể tích xả áp lớn.

Làm sao để biết đồng hồ áp suất trên van búa nước hoạt động bình thường?

  • Đồng hồ trên nắp van phản ánh mức áp duy trì trong khoang giảm chấn. Khi lắp đặt và vận hành thử tải, nếu kim đồng hồ dao động nhẹ theo chu kỳ đóng ngắt bơm và giữ ở mức áp làm việc an toàn của đường ống, van đang hoạt động bình thường. Nếu kim tụt về 0 hoặc có hiện tượng rò nước tại chân đồng hồ, cần kiểm tra lại đệm cao su bên trong.
