Phụ Kiện Gang Nối Ống Là Gì?
Định nghĩa và vai trò
- Phụ kiện gang nối ống (Cast Iron/Ductile Iron Fittings) là các chi tiết cơ khí được đúc từ hợp kim gang, dùng để liên kết các đoạn đường ống lại với nhau. Chúng làm nhiệm vụ chuyển hướng dòng chảy (co, lơi), phân nhánh (tê, thập), hoặc thay đổi kích thước đường ống (bầu giảm), đảm bảo hệ thống vận hành trơn tru và kín nước hoàn toàn.
Phân biệt gang cầu và gang xám
- Hiện nay, phụ kiện gang dẻo (gang cầu) đang dần thay thế hoàn toàn gang xám trong các công trình chịu áp lực nhờ những đặc tính vượt trội:
| Tiêu chí | Gang cầu (Ductile Iron) | Gang xám (Cast Iron) |
| Cấu trúc carbon | Dạng cầu | Dạng vảy |
| Độ bền kéo | Rất cao, chịu va đập tốt | Thấp, giòn, dễ nứt vỡ |
| Khả năng chịu áp lực | Lên đến PN16, PN25 | Thường chỉ đạt PN10 |
| Ứng dụng | Cấp nước áp lực cao, PCCC, công nghiệp nặng | Thoát nước thải, hệ thống áp lực thấp |
Các Loại Phụ Kiện Gang Nối Ống Phổ Biến
Để đáp ứng đa dạng yêu cầu lắp đặt, phụ kiện gang được chia thành các dòng chính sau:

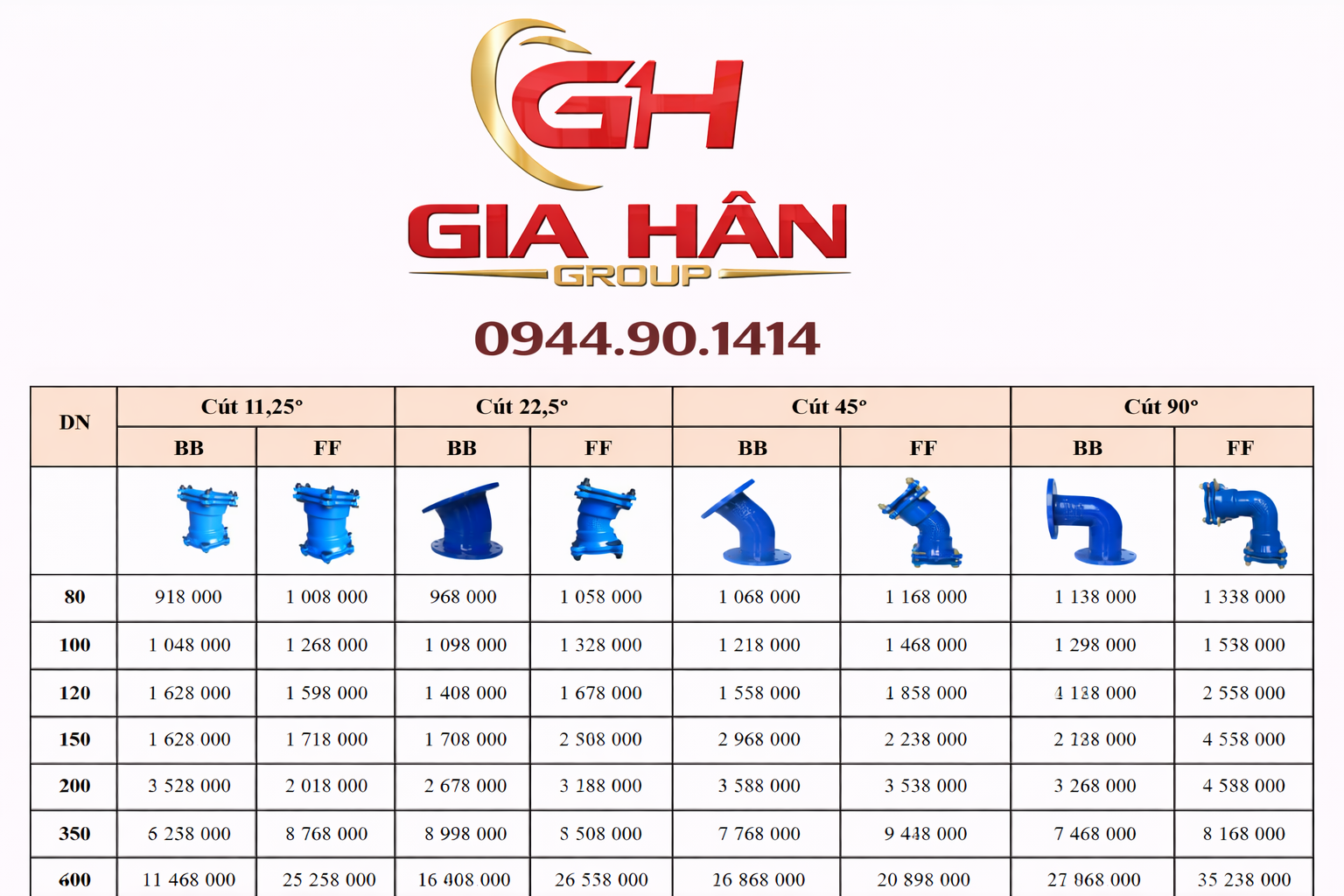

Co gang (Cút gang)
- Co gang được sử dụng để chuyển hướng đường ống theo các góc nhất định, phổ biến nhất là co gang 90 độ và co gang 45 độ (lơi gang). Hai đầu kết nối thường là dạng ngàm (EE), nối bích (FF) hoặc một đầu bích một đầu ngàm (BB).

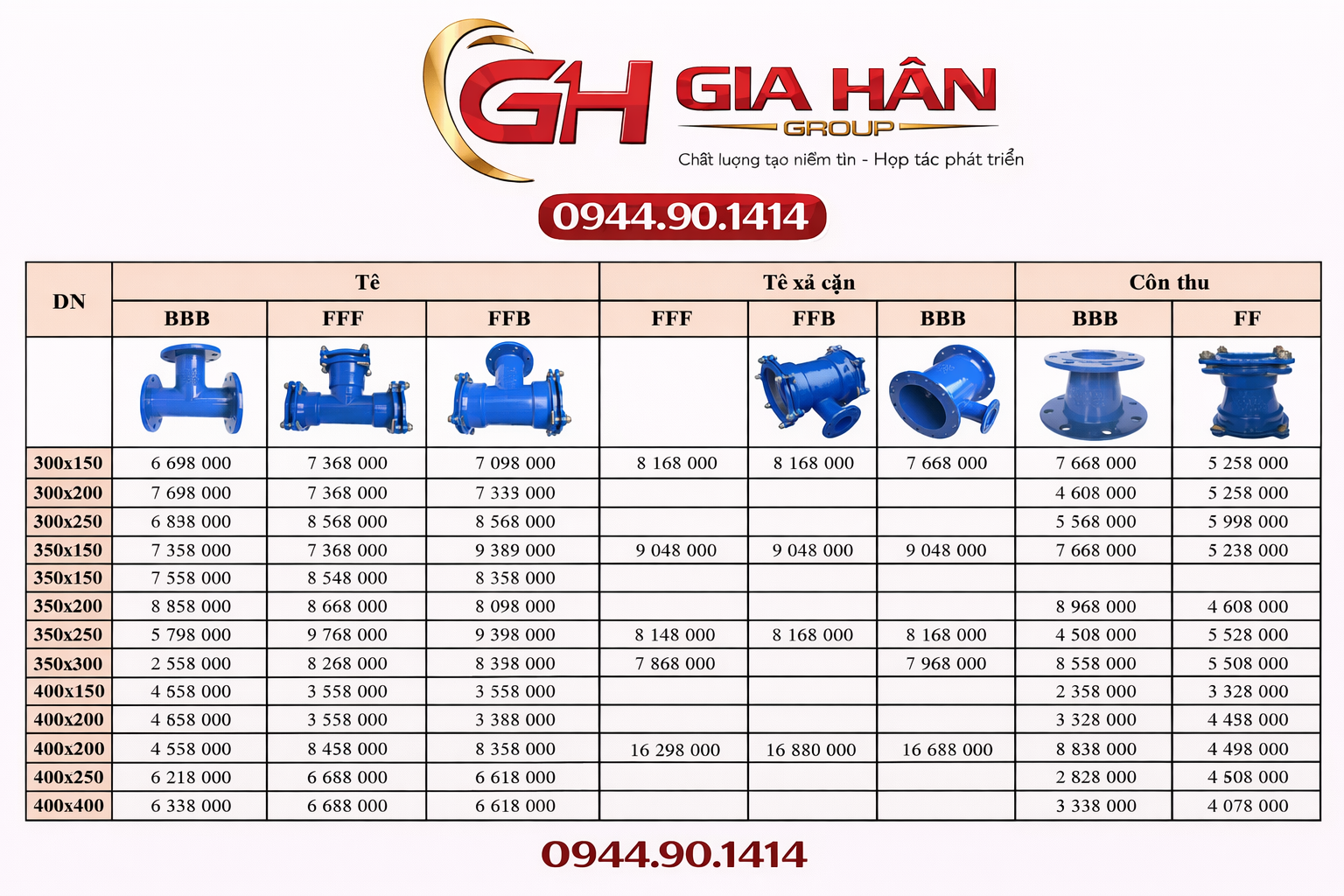

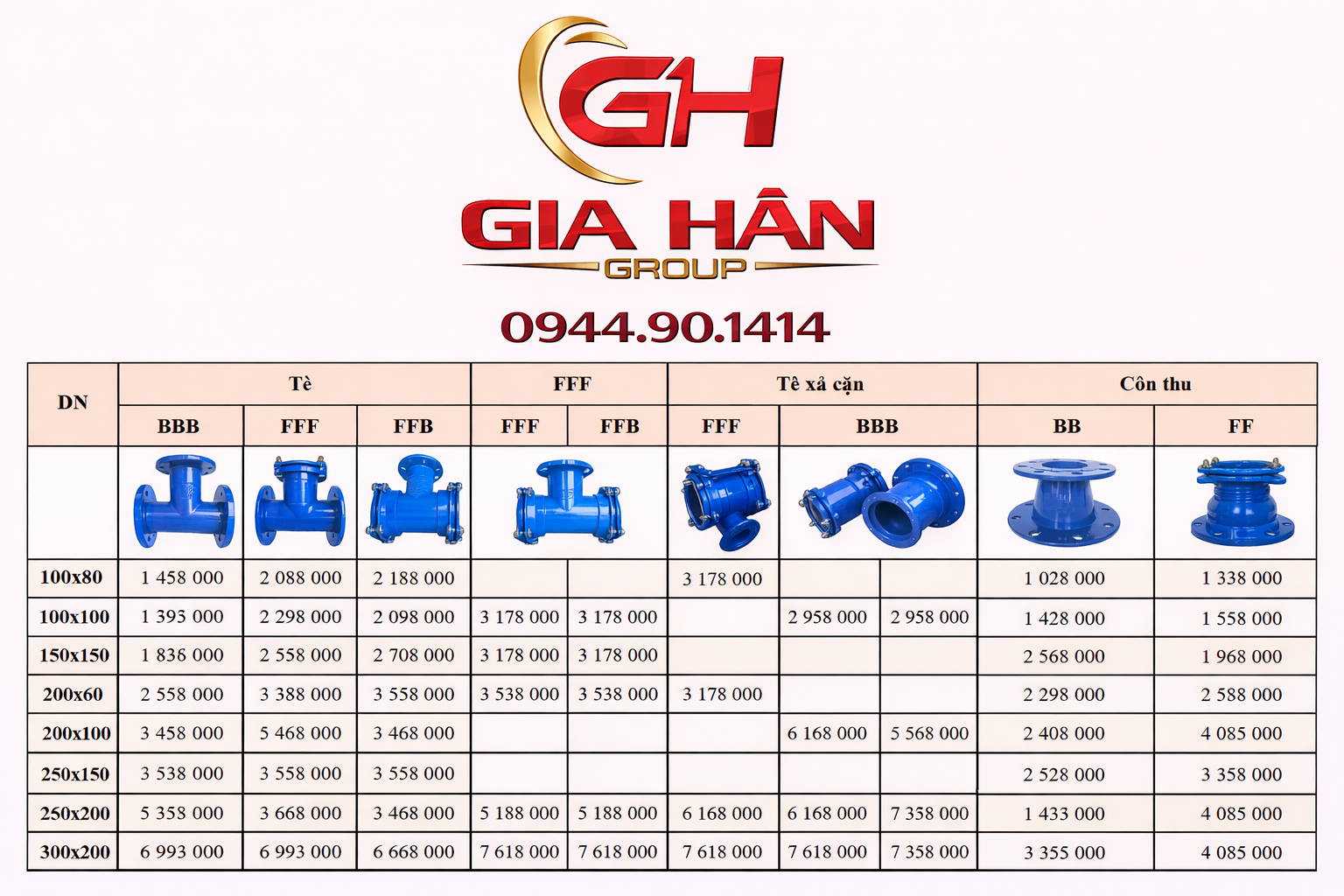

Tê gang
- Tê gang (hình chữ T) có chức năng chia nhánh dòng chảy từ một đường ống chính sang đường ống phụ. Các loại phổ biến bao gồm tê gang đều (3 ngõ bằng nhau) và tê gang giảm (ngõ chia nhánh nhỏ hơn).

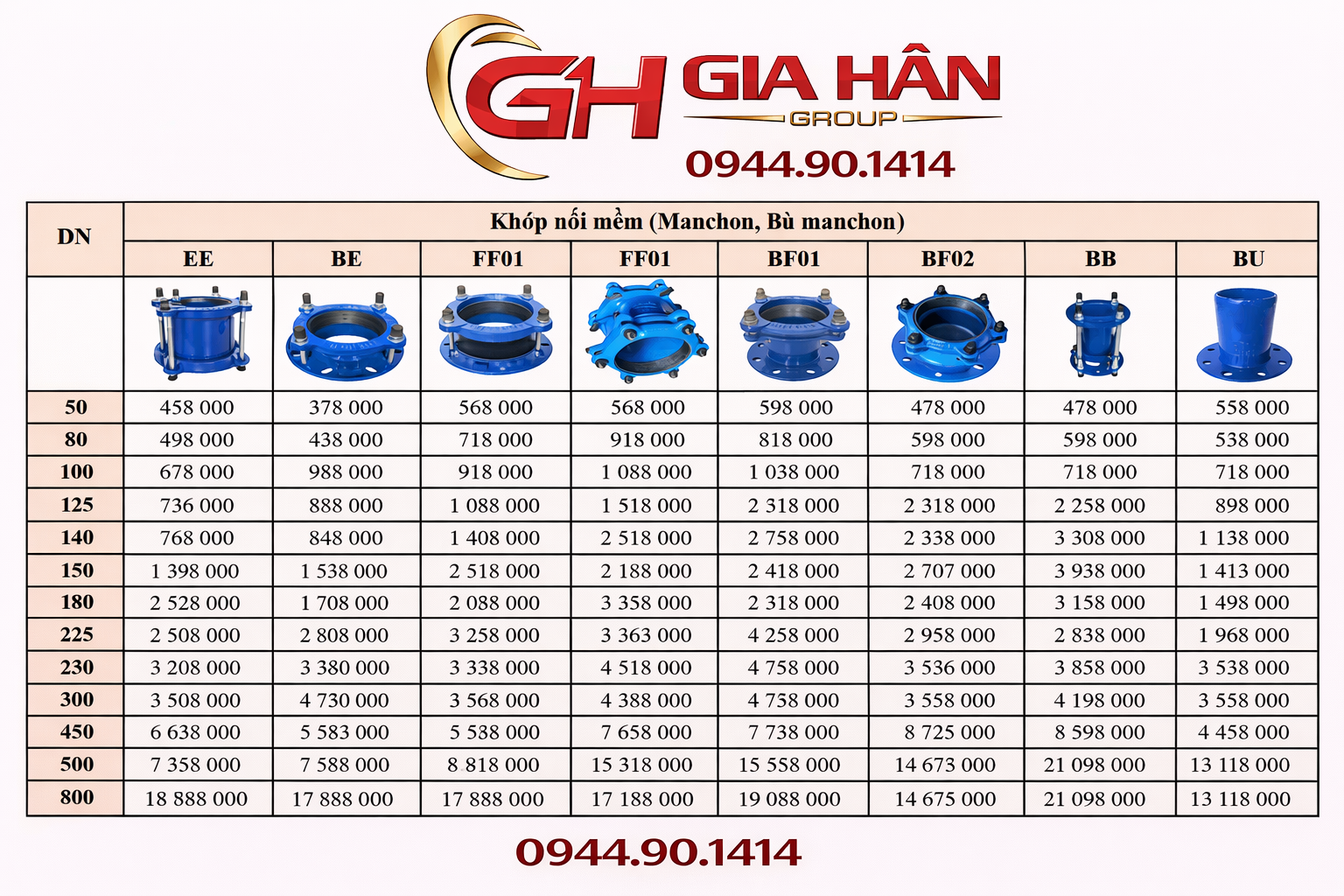

Khớp nối gang (Khớp nối mềm)
- Đóng vai trò cực kỳ quan trọng, khớp nối mềm gang giúp hấp thụ rung chấn, co giãn nhiệt và kết nối các đường ống không đồng tâm. Đặc biệt, các loại khớp nối gang EE, BE thường được dùng để nối gang với ống nhựa HDPE, PVC hoặc ống thép một cách nhanh chóng.
Thông Số Kỹ Thuật Cần Biết Phụ Kiện Gang Nối Ống
- Khi tìm mua phụ kiện gang, bạn cần nắm vững 3 thông số cốt lõi sau để đảm bảo an toàn kỹ thuật:
Đường kính DN (DN50 – DN1000)
- DN (Diamètre Nominal) là kích thước danh định của đường ống. Phụ kiện gang cấp nước thường có dải kích thước rất rộng, từ DN50 (dùng trong dân dụng) cho đến DN1000 (dùng cho đường ống truyền tải nước thô, nước sạch đô thị).
Áp lực PN (PN10, PN16, PN25)
- PN (Pressure Nominal) thể hiện áp lực làm việc tối đa mà phụ kiện chịu được, tính bằng bar hoặc kg/cm2.
- PN10: Dùng cho hệ thống thoát nước, cấp nước sinh hoạt thông thường.
- PN16: Tiêu chuẩn phổ biến nhất cho hệ thống cấp nước đô thị và trạm bơm.
- PN25: Chuyên dụng cho các hệ thống đòi hỏi áp lực rất cao.
Tiêu chuẩn sản xuất (ISO, BS, EN)
- Tiêu chuẩn phụ kiện gang ISO 2531: Tiêu chuẩn chung cho ống và phụ kiện gang dẻo cấp nước.
- Tiêu chuẩn mặt bích: BS 4504, EN 1092-2, DIN, JIS.
Ưu Điểm Của Phụ Kiện Gang
- Chịu áp lực cao: Cấu trúc gang dẻo giúp phụ kiện không bị biến dạng dưới áp lực nước lớn.
- Độ bền lâu dài: Tuổi thọ có thể lên đến 50 năm nếu được bảo trì tốt.
- Chống ăn mòn: Bề mặt thường được phủ một lớp sơn Epoxy xanh (dành cho cấp nước) hoặc đen (thoát nước) giúp chống lại các tác nhân ăn mòn từ môi trường và hóa chất nhẹ.
Ứng Dụng Thực Tế
- Cấp nước đô thị: Mạng lưới truyền tải và phân phối nước sạch.
- Hệ thống PCCC: Lắp đặt trong các trạm bơm cứu hỏa, đường ống dẫn nước chữa cháy vách tường.
- Công nghiệp: Hệ thống làm mát, xử lý nước thải trong các nhà máy, khu công nghiệp.
Cách Chọn Phụ Kiện Gang Đúng Kỹ Thuật
1. Chọn theo DN (Đường kính)
- Kích thước phụ kiện (DN) phải đồng nhất với đường kính ngoài (OD) của ống. Ví dụ: Đường ống HDPE có OD là 110mm sẽ sử dụng phụ kiện gang DN100.
2. Chọn theo PN (Áp lực)
- Nguyên tắc bất di bất dịch: Áp lực làm việc của phụ kiện gang (PN) phải lớn hơn hoặc bằng áp lực làm việc tối đa của toàn hệ thống (bao gồm cả áp lực gia tăng khi xảy ra hiện tượng búa nước). Hệ thống trạm bơm PCCC bắt buộc phải dùng phụ kiện gang PN16 trở lên.
3. Chọn theo môi trường và kiểu kết nối
- Nếu nối ống gang với ống HDPE/PVC: Sử dụng khớp nối EE, BB hoặc BU (khớp nối mềm).
- Nếu kết nối van, bơm: Sử dụng mặt bích gang hoặc tê xả cặn mặt bích.
- Nếu thi công ngầm dưới đất: Ưu tiên nối ngàm (ngàm cao su) vì có khả năng uốn thủy lực nhẹ, bù đắp độ sụt lún của đất.
Mua Phụ Kiện Gang Nối Ống Ở Đâu Chính Hãng?
- Để mua Phụ Kiện Gang Nối Ống chính hãng, bạn có thể tìm đến các nhà phân phối và đại lý ủy quyền của T-Blue và Shinyi. Đây là cách tốt nhất để đảm bảo bạn mua được sản phẩm chất lượng cao, có đầy đủ giấy tờ chứng nhận (CO-CQ) và chính sách bảo hành rõ ràng.
Cách Kiểm Tra Sản Phẩm Chính Hãng
- Logo và thông tin: Sản phẩm phải có logo "T-Blue và Shinyi" được in rõ ràng, sắc nét trên thân phụ kiện.
- Giấy tờ: Yêu cầu các giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà cung cấp.
- Thông số kỹ thuật: Các thông số về đường kính, áp lực, và độ dày phải được in đầy đủ và đúng chuẩn.
Gia Hân Group: Là đại lý cấp 1 của T-Blue và Shinyi tại khu vực phía Nam.
- Hotline: 0944.90.1414, 0944.90.1616
- Email: ghgroup.vn@gmail.com
- Địa chỉ: 182/44/13, Hồ Văn Long, KP1, Phường Bình Hưng Hòa B, Quận Bình Tân
- Địa chỉ kho hàng: 265, Đường số 1, Phường Bình Hưng Hòa B, Quận Bình Tân
Câu Hỏi Thường Gặp (FAQs) Về Phụ Kiện Gang Nối Ống
1. Phụ kiện gang dùng cho ống HDPE được không?
- Hoàn toàn được. Thực tế, kết nối ống HDPE bằng phụ kiện gang (như khớp nối EE, BE hoặc đai khởi thủy gang) rất phổ biến, giúp thi công nhanh chóng hơn so với phương pháp hàn nhiệt nhựa, đặc biệt ở các vị trí chật hẹp.
2. Co gang 90 độ dùng cho hệ thống nào?
- Co gang 90 độ được dùng ở các khúc cua góc vuông vuông góc trong mạng lưới cấp thoát nước, trạm bơm, hoặc hệ thống PCCC nơi cần đổi hướng dòng chảy đột ngột.
3. Làm sao để biết nên chọn mặt bích gang tiêu chuẩn BS hay JIS?
- Bạn cần kiểm tra tiêu chuẩn mặt bích của thiết bị đi kèm (van, máy bơm, đồng hồ nước). Nếu thiết bị dùng bích BS PN16 thì mặt bích gang kết nối ống cũng bắt buộc phải là chuẩn BS PN16 để các lỗ bu lông khớp nhau hoàn toàn.
4. Phụ kiện gang xám có chịu được áp lực cao không?
- Không. Gang xám khá giòn, chịu va đập kém nên thường chỉ dùng cho hệ thống thoát nước không áp hoặc áp lực rất thấp. Đối với hệ thống cấp nước có áp (từ PN10 trở lên), bắt buộc phải sử dụng phụ kiện gang cầu (gang dẻo).
