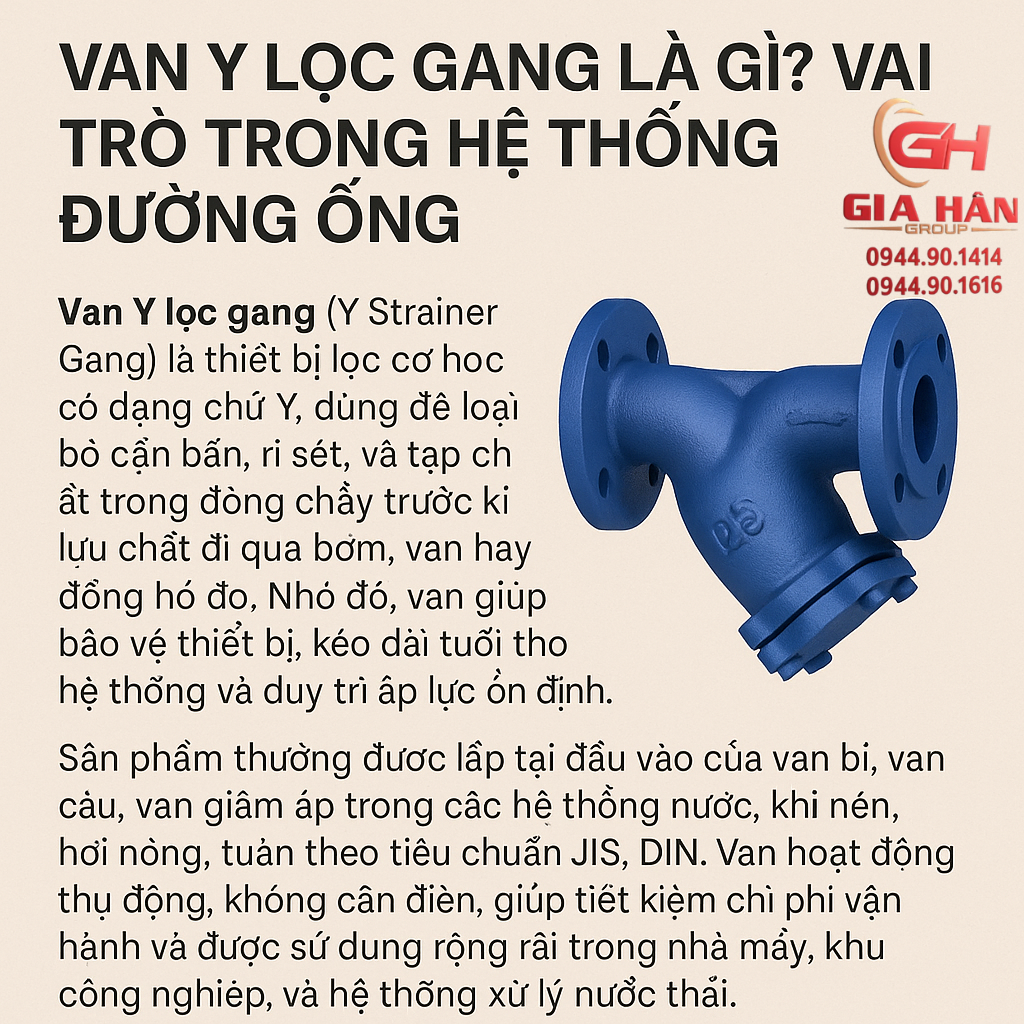

Van Y Lọc Gang Là Gì? Vai Trò Trong Hệ Thống Đường Ống
- Van Y lọc gang (Y Strainer Gang) là thiết bị lọc cơ học có dạng chữ Y, dùng để loại bỏ cặn bẩn, rỉ sét, và tạp chất trong dòng chảy trước khi lưu chất đi qua bơm, van hay đồng hồ đo. Nhờ đó, van giúp bảo vệ thiết bị, kéo dài tuổi thọ hệ thống và duy trì áp lực ổn định.
- Sản phẩm thường được lắp tại đầu vào của van bi, van cầu, van giảm áp trong các hệ thống nước, khí nén, hơi nóng, tuân theo tiêu chuẩn JIS, DIN. Van hoạt động thụ động, không cần điện, giúp tiết kiệm chi phí vận hành và được sử dụng rộng rãi trong nhà máy, khu công nghiệp, và hệ thống xử lý nước thải.
Cấu Tạo & Nguyên Lý Làm Việc Của Van Y Lọc Gang
Van Y lọc gang là thiết bị lọc tạp chất đơn giản, hiệu quả trong hệ thống đường ống công nghiệp. Với thiết kế chữ Y, van giúp lưu chất chảy mượt mà, dễ lắp đặt và bảo trì.
1. Cấu Tạo Van Y Lọc Gang
Cấu tạo van Y lọc gang gồm các bộ phận chính sau:
- Thân van gang: Đúc từ gang xám (FC200) hoặc gang dẻo (FCD-S/GC200), chịu lực cao, chống ăn mòn cơ bản. Hình chữ Y giảm cản trở dòng chảy.
- Lưới lọc inox: Làm từ inox 304/316, mắt lưới 0.5-2mm, giữ tạp chất mà không giảm áp suất.
- Nắp van: Gang hoặc inox, có van xả để vệ sinh. Gioăng PTFE/EPDM đảm bảo kín khít.
- Gioăng đệm: Ngăn rò rỉ giữa nắp và thân van.
2. Nguyên Lý Làm Việc Van Y Lọc Gang
- Lưu chất vào thân van theo hướng chỉ dẫn, qua lưới lọc loại bỏ tạp chất. Cặn bẩn tích tụ dưới lưới, xả thủ công qua nắp van. Van tự vận hành, không cần động cơ.
3. Kết Nối & Tiêu Chuẩn Van Y Lọc Gang
- Mặt bích: Tiêu chuẩn JIS 10K (10 bar), DIN PN16, BS/ANSI – phù hợp đường ống lớn.
- Nối ren: Dành cho DN15-DN50, dễ lắp không cần dụng cụ.
>>>XEM THÊM: Van 1 Chiều Nhựa PVC l Van PVC Chống Chảy Ngược
Thông Số Kỹ Thuật Phổ Biến Quan Trọng Của Van Y Lọc Gang
Y lọc gang cầu GC200 được sản xuất với các thông số chuẩn, dễ dàng tích hợp vào hệ thống hiện có.
Kích Cỡ DN15 - DN500
- Từ DN15 (1/2 inch) cho đường ống nhỏ đến DN500 (20 inch) cho hệ thống lớn, phù hợp mọi quy mô dự án. Kích cỡ phổ biến: DN50, DN100, DN200.
Áp Lực PN10, PN16; Nhiệt Độ Tối Đa
- Áp lực: PN10 (10 bar) đến PN16 (16 bar), chịu được van Y lọc gang chịu áp lực 16 bar cho hơi nóng.
- Nhiệt độ: Lên đến 220°C, lý tưởng cho hơi nước hoặc khí nén. Vật liệu Y lọc gang DN100 PN16 vật liệu gang FC200 mắt lưới inox đảm bảo độ bền cao.
Ưu Điểm & Hạn Chế Của Van Y Lọc Gang
Ưu điểm:
- Giá rẻ, dễ sản xuất và lắp đặt.
- Độ bền cao, chịu áp lực và nhiệt tốt nhờ gang dẻo.
- Lọc hiệu quả, bảo vệ thiết bị downstream.
- Đa dạng kết nối, phù hợp nhiều môi trường.
Hạn chế:
- Cần vệ sinh thủ công định kỳ (mỗi 1-3 tháng tùy lưu chất).
- Không tự động xả cặn, có thể gây tắc nếu không bảo dưỡng.
- Ít phù hợp cho lưu chất ăn mòn mạnh (nên dùng inox thay thế).

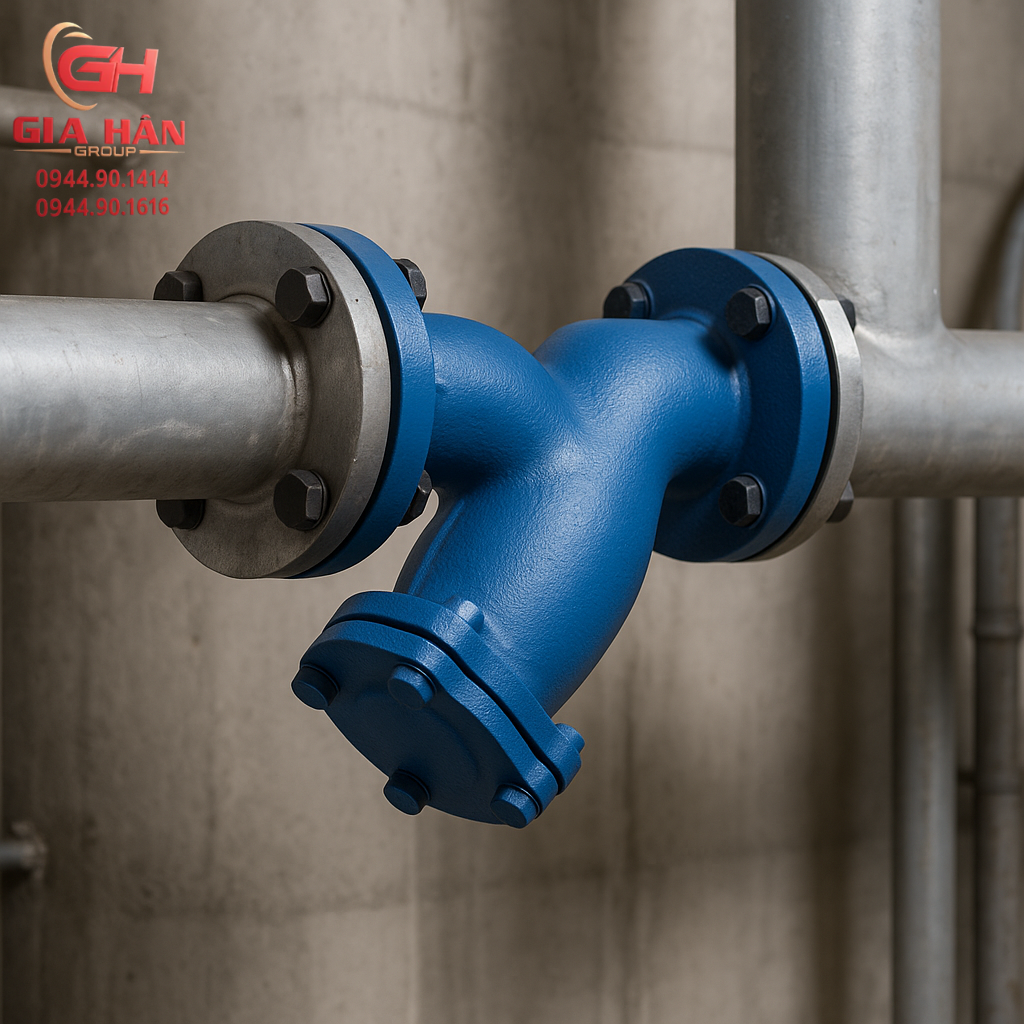

Ứng Dụng Thực Tế Van Y Lọc Gang Trong Công Nghiệp & Dân Dụng
- Van Y lọc gang Hàn Quốc xuất khẩu Việt Nam nổi bật với độ bền cao, giá hợp lý, được ứng dụng rộng rãi trong lọc tạp chất cho nước, khí, hơi. Thiết kế chữ Y giúp giảm cản trở dòng chảy, dễ bảo trì.
1. Ứng Dụng Trong Công Nghiệp
- Xử lý nước thải & hơi nóng: Lọc cặn bẩn trong nhà máy xi măng, hóa chất, thực phẩm; bảo vệ hệ thống khí nén.
- HVAC & trao đổi nhiệt: Loại bỏ chất rắn lơ lửng trong đường ống nước lạnh, chiller, bẫy hơi.
- Đường ống hơi nóng: Ngăn rỉ sét, tạp chất trước thiết bị trao đổi nhiệt.
2. Ứng Dụng Trong Dân Dụng
- Cấp thoát nước: Lọc nước sinh hoạt, nước thô, xử lý nước thải đô thị.
- Tưới tiêu & PCCC: Bảo vệ bơm, van trong hệ thống tưới tiêu, cứu hỏa – ưu tiên loại PN10 với lưới inox 304 chống rỉ sét.
Lời khuyên chọn van Y lọc gang: Ưu tiên tiêu chuẩn JIS 10K/DIN PN16 cho áp lực ổn định. Liên hệ ngay để tư vấn van lọc chữ Y thân gang chất lượng cao, phù hợp dự án!
>>>XEM THÊM: Van Bi Rắc Co PVC l Van Bi CPVC Rắc Co
Cách Chọn Mua & Lắp Đặt Van Y Lọc Gang Đúng Chuẩn
Cách Chọn
- Xác định kích cỡ dựa trên đường ống (DN15-DN500).
- Chọn áp lực (PN10 cho dân dụng, PN16 cho công nghiệp) và vật liệu (gang cho nước/khí, inox cho hóa chất).
- Ưu tiên thương hiệu chính hãng như Shinyi và các hàng nhập khẩu có CO, CQ đầy đủ
Lắp Đặt
- Lắp ngang hoặc dọc, lưới lọc hướng xuống để dễ thu gom cặn.
- Theo mũi tên chỉ hướng dòng chảy, gần van chính.
- Sử dụng keo chống rò rỉ cho nối ren; siết bulong đều cho mặt bích.
>>>XEM THÊM: Van Bướm Gang Shinyi | Tay Gạt, Tay Quay, Mặt Bích, Tín Hiệu Điện (Butterfly Valve Gang)
Bảng Giá / Báo Giá Van Y Lọc Gang - Mặt Bích JIS 10K PN16

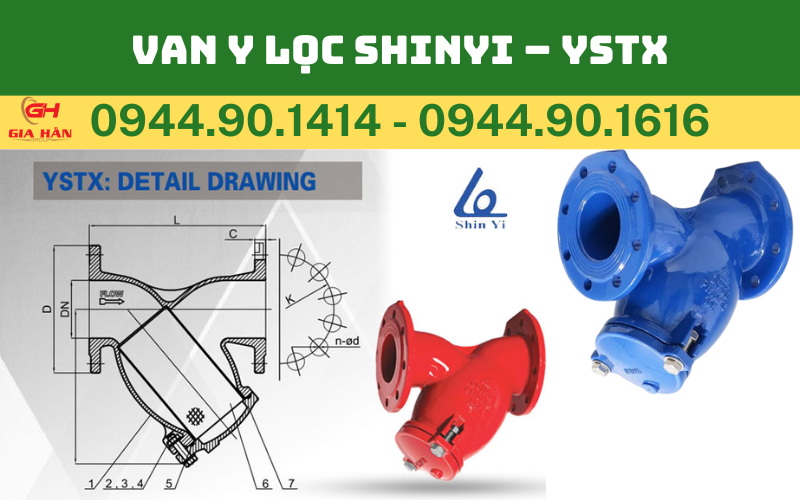

1. Van Y Lọc Shinyi – YSTX
| DN | Giá (VNĐ) |
|---|---|
| Van Y Lọc Shinyi DN50 | 1,138,000 |
| Van Y Lọc Shinyi DN65 | 1,512,000 |
| Van Y Lọc Shinyi DN80 | 1,865,000 |
| Van Y Lọc Shinyi DN100 | 2,923,000 |
| Van Y Lọc Shinyi DN125 | 3,860,000 |
| Van Y Lọc Shinyi DN150 | 4,980,000 |
| Van Y Lọc Shinyi DN200 | 7,680,000 |
| Van Y Lọc Shinyi DN250 | 11,723,000 |
| Van Y Lọc Shinyi DN300 | 17,843,000 |
| Van Y Lọc Shinyi DN350 | 22,183,000 |
| Van Y Lọc Shinyi DN400 | 44,472,000 |
| Van Y Lọc Shinyi DN450 | 58,403,000 |
| Van Y Lọc Shinyi DN500 | 73,367,000 |
| Van Y Lọc Shinyi DN600 | 99,533,000 |
>>>XEM THÊM: Van Cổng Gang Shinyi – Van Cửa Gang Ty Chìm | Ty Nổi | Tay Quay | Nắp Chụp
Mua Van Y Lọc Shinyi Gang Ở Đâu? Đại Lý & Phân Phối
- Để mua Van Y Lọc Shinyi chính hãng, bạn có thể tìm đến các nhà phân phối và đại lý ủy quyền của Shinyi. Đây là cách tốt nhất để đảm bảo bạn mua được sản phẩm chất lượng cao, có đầy đủ giấy tờ chứng nhận (CO-CQ) và chính sách bảo hành rõ ràng.
Cách Kiểm Tra Sản Phẩm Chính Hãng
- Logo và thông tin: Sản phẩm phải có logo "Shinyi" được in rõ ràng, sắc nét trên thân phụ kiện.
- Giấy tờ: Yêu cầu các giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà cung cấp.
- Thông số kỹ thuật: Các thông số về đường kính, áp lực, và độ dày phải được in đầy đủ và đúng chuẩn.
Gia Hân Group: Là đại lý cấp 1 của Shinyi tại khu vực phía Nam.
- Hotline: 0944.90.1414, 0944.90.1616
- Email: ghgroup.vn@gmail.com
- Địa chỉ: 182/44/13, Hồ Văn Long, KP1, Phường Bình Hưng Hòa B, Quận Bình Tân
- Địa chỉ kho hàng: 265, Đường số 1, Phường Bình Hưng Hòa B, Quận Bình Tân
Khu Vực Bán Van Y Lọc Gang Shinyi Của Công Ty Gia Hân Group
- Bán Van Y Lọc Gang Shinyi tại Sài Gòn
- Bán Van Y Lọc Gang Shinyi tại HCM
- Bán Van Y Lọc Gang Shinyi tại Bình Dương
- Bán Van Y Lọc Gang Shinyi tại Bình Phước
- Bán Van Y Lọc Gang Shinyi tại Long An
- Bán Van Y Lọc Gang Shinyi tại Tây Ninh
- Bán Van Y Lọc Gang Shinyi tại Bà Rịa
- Bán Van Y Lọc Gang Shinyi tại Vũng Tàu
- Bán Van Y Lọc Gang Shinyi tại Biên Hòa
- Bán Van Y Lọc Gang Shinyi tại Đồng Nai
Câu Hỏi Thường Gặp (FAQs) Về Van Y Lọc Gang Shinyi
1. Van Y Lọc Gang ShinYi là gì?
- → Là loại van lọc chữ Y (Y-Strainer) thân gang do thương hiệu ShinYi sản xuất, dùng để lọc rác, mảnh vụn trong hệ thống đường ống trước các thiết bị như máy bơm, van điều khiển
2. Thông số kỹ thuật phổ biến của van Y-Lọc ShinYi là gì?
- → Kích thước từ DN 50 đến DN 600. Kết nối mặt bích theo tiêu chuẩn BS EN 1092-2 / JIS B2220 / ISO 7005-2. Áp suất làm việc thường PN10 hoặc PN16 (JIS 10K/16K)
3. Van Y-Lọc ShinYi có những vật liệu nào?
- → Thân van thường làm bằng gang cầu (ASTM A536 / EN GJS500-7) và lưới lọc inox (304/316) để đảm bảo độ bền, chống ăn mòn và sử dụng tốt cho nước sạch, nước thải, nước nhiễm mặn.
4. Van Y-Lọc ShinYi dùng cho những hệ thống nào?
- → Dùng cho hệ thống cấp/thoát nước, bơm nước, nước thải, hệ thống thủy lực, hệ thống công nghiệp có yêu cầu lọc mảnh vụn để bảo vệ máy bơm và các thiết bị khác.
5. Cách lắp đặt và bảo dưỡng van Y-Lọc ShinYi như thế nào?
- → Lắp đúng chiều dòng chảy ghi trên thân van, đảm bảo kết nối mặt bích khớp tiêu chuẩn, đặt ống nhánh “bầu chứa rác” hướng xuống để dễ vệ sinh. Khi bảo dưỡng: mở nắp, lấy lưới lọc ra vệ sinh hoặc thay nếu hư.
6. Làm sao phân biệt hàng ShinYi chính hãng?
- → Kiểm tra thương hiệu “ShinYi”, mã sản phẩm (ví dụ YSTX), kiểm tra nhà phân phối uy tín, yêu cầu CO-CQ, đảm bảo thân van gang cầu và lưới inox như vật liệu công bố.
