Ống HDPE Tiền Phong Cho Hệ Thống Cấp Nước: Chọn D, SDR & PN

Ống HDPE Tiền Phong PE100 có thể sử dụng cho hệ thống cấp nước có áp suất khi đường kính, SDR, PN và phương pháp kết nối phù hợp với thiết kế. Nhựa Tiền Phong hiện công bố chứng nhận cho ống và phụ tùng HDPE cấp nước có áp suất loại PE80, PE100 với đường kính danh nghĩa từ 20 mm đến 2.000 mm.

Khi lựa chọn cho một tuyến cấp nước, nên đi theo trình tự:

lưu lượng → đường kính D → áp lực tuyến → SDR/PN → độ dày → phương pháp nối.

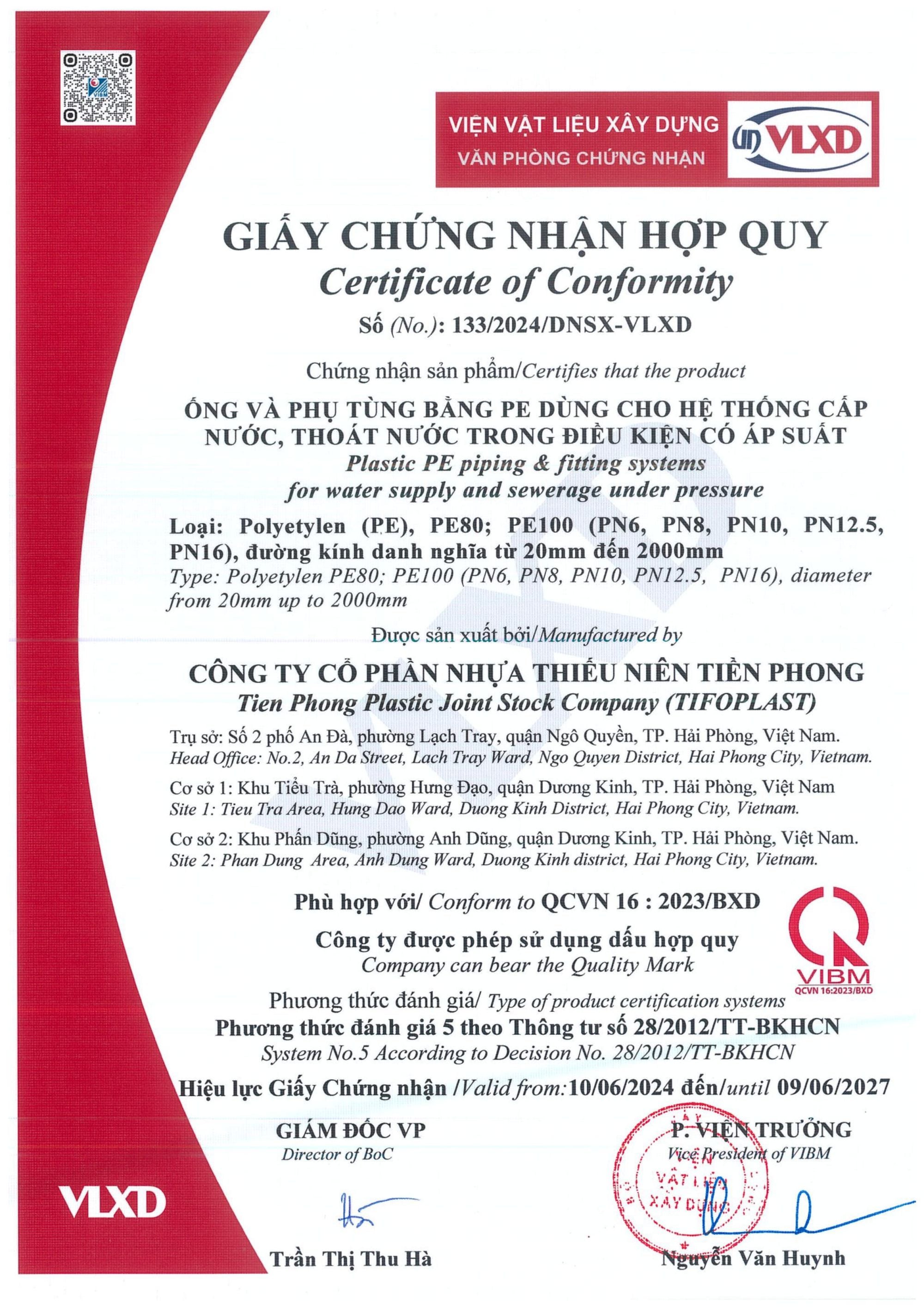

Quý Khách Hàng có thể đối chiếu: chứng nhận ống và phụ tùng HDPE PE80, PE100 cấp nước của Nhựa Tiền Phong.

Chọn Ống HDPE Cấp Nước Có Nên Bắt Đầu Từ PN?

• Không. Nên xác định lưu lượng và đường kính trước, sau đó mới kiểm tra áp lực để chọn SDR và PN.

Một tuyến cấp nước thường cần xem đồng thời:

• nhu cầu nước → lưu lượng Q → chiều dài tuyến → chênh cao → D → tổn thất áp lực → áp lực làm việc → PN

Ví dụ, hai tuyến cùng cần truyền một lưu lượng nước nhưng một tuyến dài 100 m và tuyến còn lại dài 2 km có thể không phù hợp với cùng một đường kính do tổn thất áp lực khác nhau.

Vì vậy, thay vì hỏi:

“500 m³/ngày nên dùng D110 hay D160?”

nên xác định thêm:

chiều dài tuyến + chênh cao + đặc tính bơm + áp lực yêu cầu cuối tuyến.

Lưu Lượng Ảnh Hưởng Đến Đường Kính Ống HDPE Như Thế Nào?

Lưu lượng là dữ liệu đầu vào quan trọng để xác định D, nhưng không thể dùng riêng lưu lượng để chọn đường kính.

Khi tính toán cần xem:

• lưu lượng thiết kế;
• chiều dài đường ống;
• vận tốc nước;
• tổn thất ma sát;
• cao độ đầu và cuối tuyến;
• áp lực yêu cầu;
• đặc tính máy bơm.

Đường kính quá nhỏ có thể làm vận tốc và tổn thất tăng. Ngược lại, tăng D quá nhiều có thể làm tăng chi phí đầu tư mà không cần thiết.

Trình tự nên là:

• Q → D → tổn thất → áp lực → SDR/PN

Sau khi xác định D, Quý Khách Hàng có thể đối chiếu các dòng sản phẩm tại Ống HDPE Tiền Phong.

SDR Và PN Của Ống HDPE PE100 Quan Hệ Thế Nào?

Với nhóm vật liệu PE100 đang sử dụng, có thể tra nhanh:

Cùng một đường kính nhưng SDR và PN khác nhau thì độ dày thành ống cũng thay đổi.

Ví dụ D110:

Do đó, yêu cầu:

“Ống HDPE D110”

vẫn chưa xác định đầy đủ sản phẩm.

Nên ghi:

HDPE Tiền Phong PE100 D110 × 6,6 mm – SDR17 – PN10.

Xem chi tiết tại Ống HDPE D110 Tiền Phong.

ISO 4427 Quy Định Gì Đối Với Ống PE Cấp Nước?

• ISO 4427 áp dụng cho hệ thống đường ống polyethylene dùng cho cấp nước và các hệ thống thoát nước có áp. ISO 4427-2:2019 quy định đối với ống PE và bao gồm ứng dụng vận chuyển nước dùng cho con người, nước thô trước xử lý và các mục đích cấp nước khác. Tiêu chuẩn sử dụng 20°C làm nhiệt độ tham chiếu và bao phủ các mức áp suất làm việc tối đa cho phép đến 25 bar trong phạm vi tiêu chuẩn.

Ống HDPE Cấp Nước Nên Chọn PN10 Hay PN16?

• Không có một cấp PN cố định cho mọi hệ thống cấp nước.

Việc lựa chọn cần căn cứ vào:

• áp lực làm việc → cột áp bơm → chênh cao → tổn thất → trạng thái vận hành → yêu cầu thiết kế

Ví dụ:

• D160 × 9,5 mm – SDR17 – PN10

và:

• D160 × 14,6 mm – SDR11 – PN16

là hai quy cách khác nhau.

Không nên mặc định:

• “cấp nước = PN10”

hoặc:

• “đường bơm = PN16”

cho mọi công trình.

• Nếu hồ sơ đã chỉ định PE100 – SDR17 – PN10 thì nên đối chiếu đúng thiết kế thay vì tự giảm PN để giảm giá hoặc tăng PN khi chưa có yêu cầu kỹ thuật.

Xem sản phẩm theo D tại Ống HDPE D160 Tiền Phong.

Quy Trình Chọn Ống HDPE Cho Hệ Thống Cấp Nước

Bước 1: Xác định lưu lượng

• Xác định lưu lượng thiết kế theo m³/h hoặc l/s.

Bước 2: Xác định đường kính D

• Tính D dựa trên lưu lượng, vận tốc và tổn thất của tuyến.

Bước 3: Kiểm tra áp lực

• Xem áp lực bơm, cao độ địa hình, tổn thất và áp lực cần duy trì tại cuối tuyến.

Bước 4: Chọn SDR Và PN

• Đối chiếu áp lực thiết kế với SDR/PN phù hợp.

Bước 5: Chọn Phương Pháp Kết Nối

• Sau khi biết D và SDR/PN mới xác định loại phụ kiện và phương án thi công.

Có thể nhớ theo công thức:

• Q → D → áp lực → SDR/PN → kết nối

Ống HDPE Tiền Phong Cấp Nước Kết Nối Bằng Cách Nào?

Phương pháp nối phụ thuộc vào đường kính, loại phụ kiện và thiết kế của tuyến.

Một số phương án thường gặp:

• phụ kiện siết ở một số đường kính nhỏ;
• hàn đối đầu;
• phụ kiện hàn;
• kết nối mặt bích tại van, máy bơm hoặc vị trí chuyển sang vật liệu khác.

Quý Khách Hàng có thể xem nhóm phụ kiện HDPE Tiền Phong để xác định phương án kết nối phù hợp.

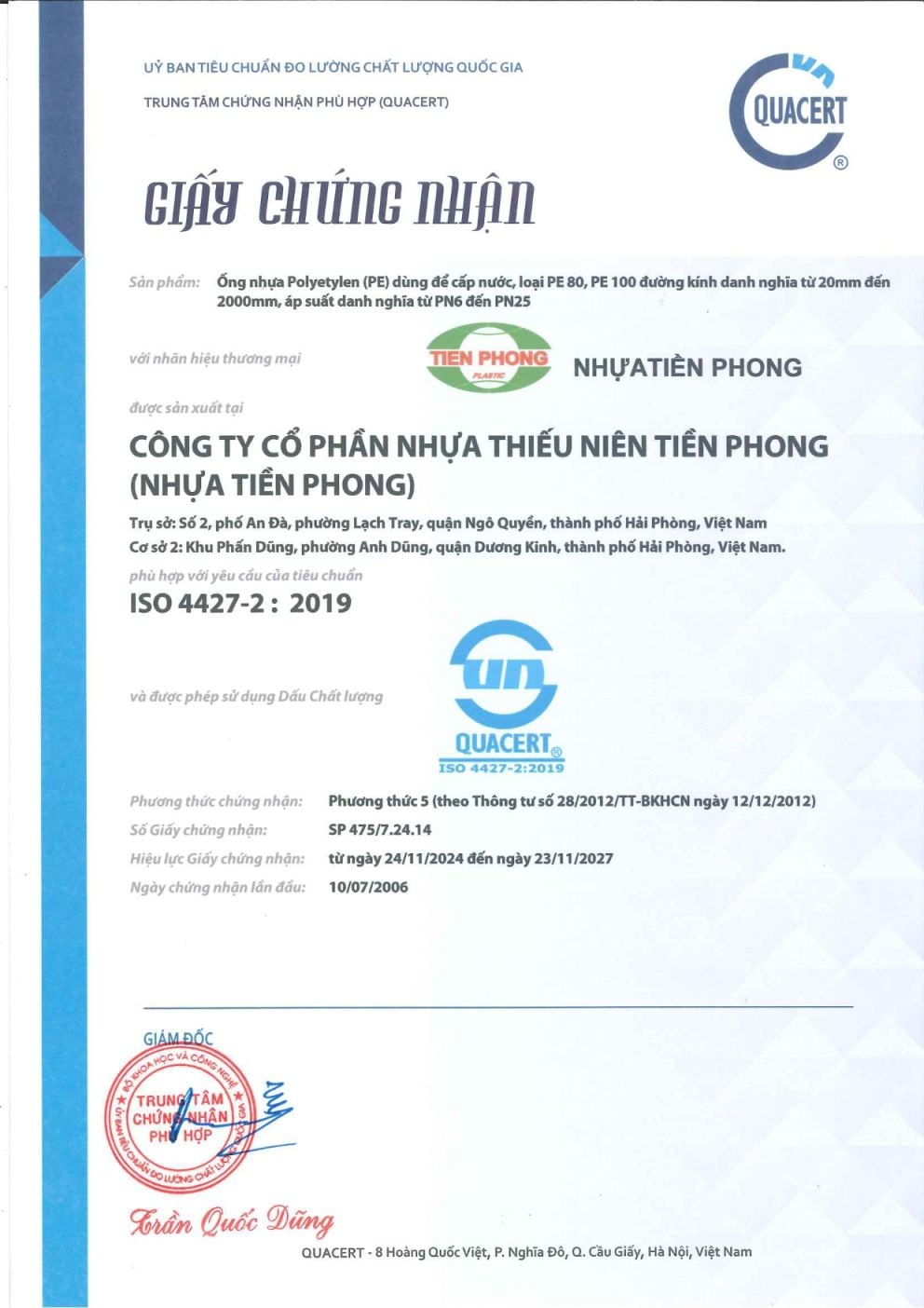

Đối với tính đồng bộ của hệ thống, không chỉ ống mà phụ kiện cũng cần được kiểm tra. Nhựa Tiền Phong hiện công bố phụ tùng ống polyethylene PE100 cấp nước theo ISO 4427-3:2019.

Khi chuyển từ HDPE sang van gang, bơm hoặc ống thép, nên kiểm tra cả:

• D → đầu bích → vành bích → gioăng → bulông → cấp áp lực của cụm kết nối.

Khi Báo Giá Ống HDPE Cho Tuyến Cấp Nước Cần Cung Cấp Gì?

Không nên chỉ gửi:

“Báo giá HDPE D200.”

Nên ghi:

• HDPE Tiền Phong PE100 D200 × 11,9 mm – SDR17 – PN10 – 1.200 m – giao tại công trình.

Thông tin nên gồm:

• thương hiệu → PE → D → SDR/PN → độ dày → số lượng → địa điểm giao

Cách ghi này giúp NCC kiểm tra đúng quy cách và hạn chế nhầm sản phẩm.

Chi tiết một đường kính lớn có thể xem tại Ống HDPE D200 Tiền Phong.

Nếu cần so sánh giá giữa uPVC/PVC - PPR - HDPE ống Tiền Phong, có thể tham khảo Bảng giá ống nhựa Tiền Phong.

Có Thể Đối Chiếu Thêm Tiêu Chuẩn DIN Không?

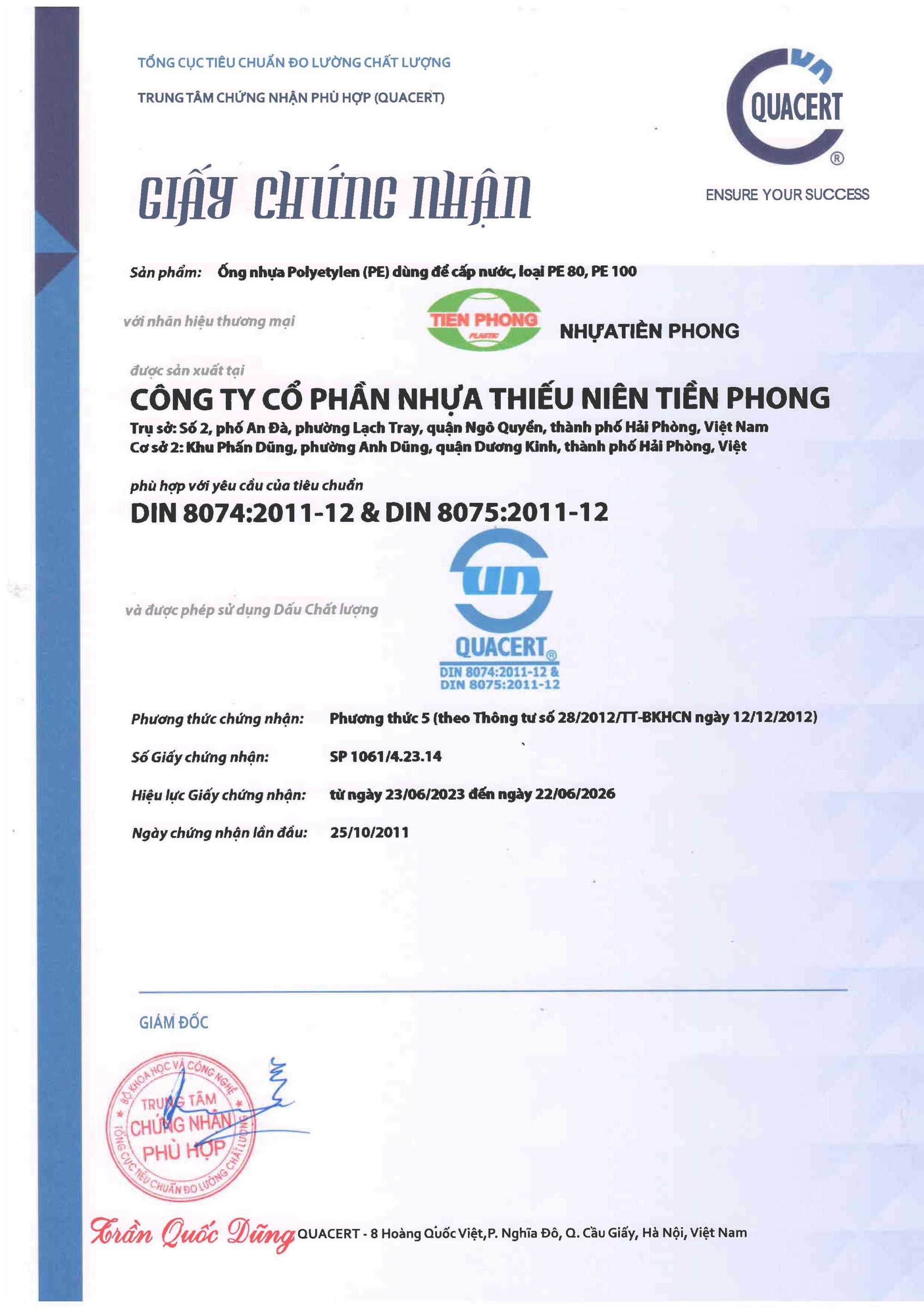

• Có. Ngoài tiêu chuẩn ISO, Nhựa Tiền Phong cũng đang công bố chứng nhận cho ống PE80, PE100 cấp nước theo DIN 8074:2011-12 và DIN 8075:2011-12.

Quý Khách Hàng cần kiểm tra tiêu chuẩn theo hồ sơ dự án có thể tham khảo

Không nên tự thay thế ISO bằng DIN hoặc ngược lại khi hồ sơ thiết kế đã quy định tiêu chuẩn cụ thể.

Câu Hỏi Thường Gặp

Ống HDPE Tiền Phong có dùng cho cấp nước có áp không?

• Có. Nhựa Tiền Phong hiện công bố chứng nhận cho ống và phụ tùng HDPE cấp nước có áp suất loại PE80 và PE100.

SDR17 là PN bao nhiêu?

• Với bảng PE100 đang sử dụng, SDR17 tương ứng PN10.

D110 PN10 dày bao nhiêu?

• D110 PE100 SDR17 – PN10 dày 6,6 mm.

Chỉ biết lưu lượng có chọn được D không?

• Chưa đủ. Cần xem thêm chiều dài tuyến, vận tốc, chênh cao, tổn thất áp lực và đặc tính bơm.

Cấp nước nên chọn PN10 hay PN16?

• Không thể xác định chỉ từ mục đích “cấp nước”. PN phải được chọn theo áp lực thiết kế và điều kiện vận hành.

Có nên chọn PN càng cao càng tốt?

• Không nhất thiết. PN cao hơn làm thay đổi SDR và độ dày thành ống, từ đó ảnh hưởng đến khối lượng, giá và đặc tính của tuyến. Nên lựa chọn theo hồ sơ kỹ thuật.

Thông Tin Biên Soạn

Nội dung được Công Ty TNHH Gia Hân Group biên soạn và kiểm tra dựa trên dữ liệu kỹ thuật sản phẩm, tài liệu của Nhựa Tiền Phong và thông tin đang được sử dụng trong quá trình tư vấn vật tư đường ống.

• Đơn vị biên soạn: Công Ty TNHH Gia Hân Group
• Người đại diện: Dương Đình Bình
• Mã số thuế: 0316116787
• Lĩnh vực: Phân phối và cung cấp ống, phụ kiện PVC, PPR, HDPE
• Nguồn tham chiếu: Dữ liệu kỹ thuật đang sử dụng, Nhựa Tiền Phong và ISO
• Ngày kiểm tra nội dung: 14/08/2026
• Phạm vi kiểm tra: PE100, lưu lượng, đường kính D, SDR, PN, độ dày, tiêu chuẩn và phương pháp kết nối

Nội dung nhằm giúp Quý Khách Hàng xác định đúng:

lưu lượng → D → áp lực → SDR/PN → phương pháp nối

trước khi yêu cầu báo giá hoặc đặt hàng. Với tuyến cấp nước có bơm, tuyến dài hoặc yêu cầu kỹ thuật riêng, quy cách cuối cùng cần được đối chiếu với hồ sơ thiết kế và tài liệu kỹ thuật áp dụng cho công trình.
