1. Phân loại van xả khí Shinyi: Model ARCT và ARCX
Thương hiệu Shinyi hiện cung cấp 2 dòng van xả khí kép (Combination Air Release Valve) đáp ứng đa dạng quy mô đường ống:
-
Van xả khí kép nối ren Shinyi – Model ARCT:
-
Dải kích thước: DN20, DN25, DN32, DN40, DN50.
-
Kiểu kết nối: Ren tiêu chuẩn BSPT / NPT, phù hợp cho các nhánh ống phụ, cụm bơm tăng áp tòa nhà và trạm xử lý nước cục bộ.
-
-
Van xả khí kép nối bích Shinyi – Model ARCX:
-
Dải kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200.
-
Kiểu kết nối: Mặt bích tiêu chuẩn BS EN 1092-2 (BS 4504), DIN, JIS. Thích hợp cho các trục truyền dẫn nước chính, mạng lưới cấp thoát nước đô thị và hệ thống PCCC khu công nghiệp.
-

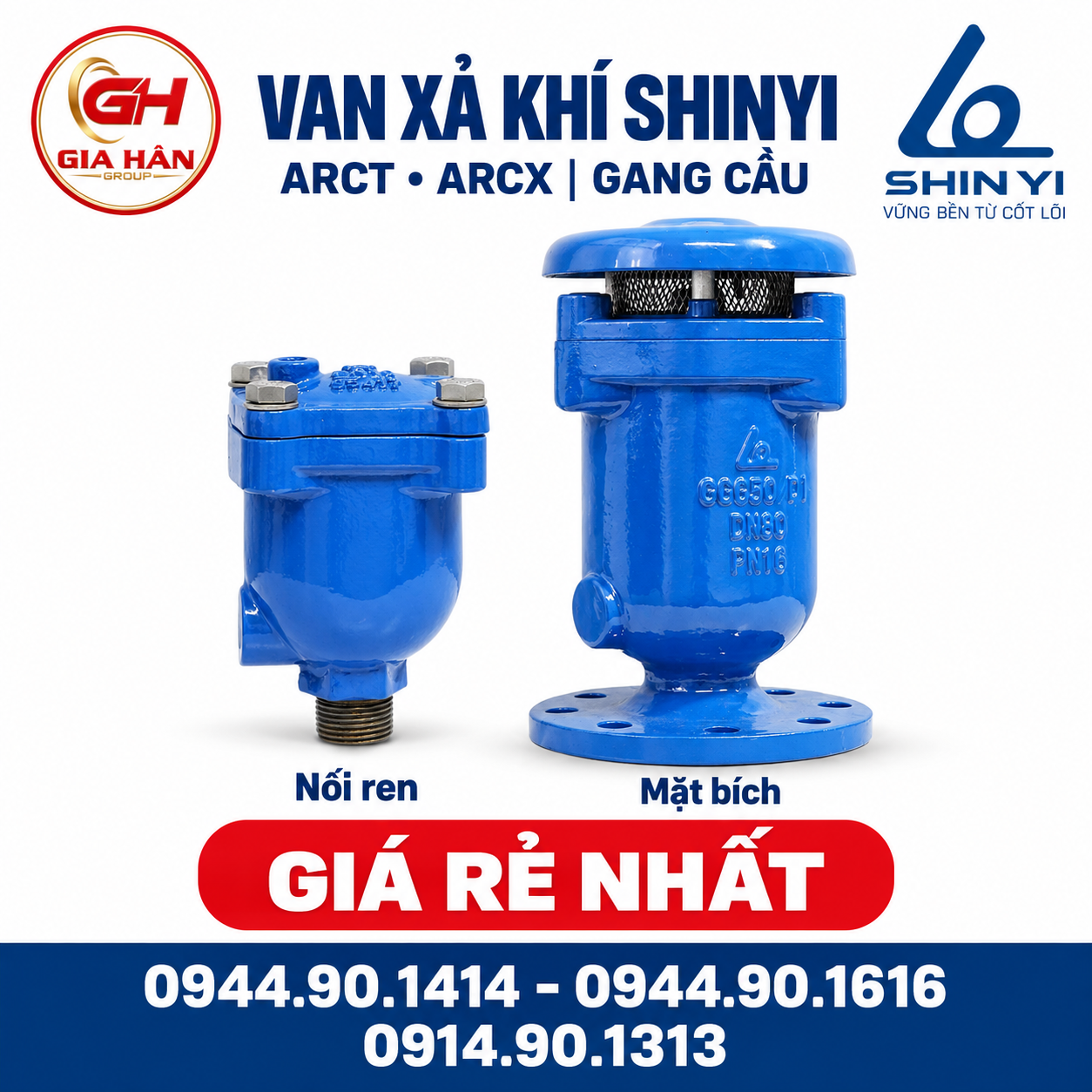

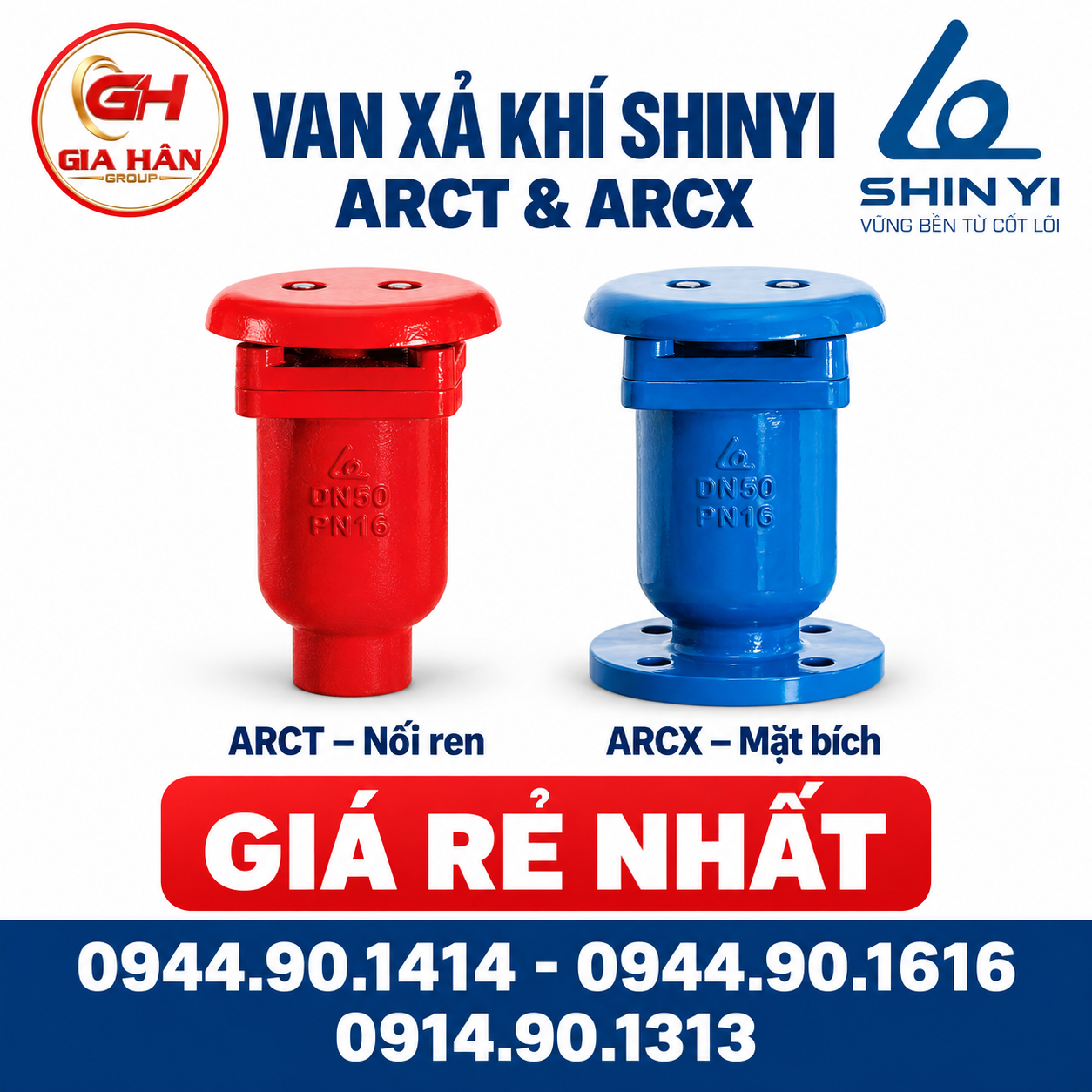

Hai dòng van xả khí Shinyi phổ biến: ARCT (nối ren) và ARCX (nối bích) phủ sơn Epoxy cao cấp
2. Bảng thông số kỹ thuật tiêu chuẩn van xả khí Shinyi
| Tiêu chí | Van xả khí ren ARCT | Van xả khí bích ARCX |
| Kích cỡ danh định (DN) | DN20 – DN50 | DN50 – DN200 |
| Vật liệu thân van | Gang cầu (Ductile Iron - FCD450) | Gang cầu (Ductile Iron - FCD450) |
| Bóng phao (Float ball) | Inox 304 / Nhựa kỹ thuật chịu lực | Inox 304 / Thép không gỉ |
| Gioăng làm kín (Seat/Gasket) | Cao su EPDM / NBR | Cao su EPDM / NBR |
| Áp lực làm việc | PN10 – PN16 (1.0 – 1.6 MPa) | PN10 – PN16 (1.0 – 1.6 MPa) |
| Lớp phủ bề mặt | Sơn bột Epoxy tĩnh điện (≥ 250 µm) | Sơn bột Epoxy tĩnh điện (≥ 250 µm) |
| Nhiệt độ làm việc | -10°C đến 80°C | -10°C đến 80°C |
| Môi trường sử dụng | Nước sạch, nước thô, hệ thống PCCC | Nước sạch, nước thải đã qua xử lý, PCCC |
Sản phẩm nằm trong danh mục các thiết bị van gang cầu chuyên dụng, đảm bảo khả năng chịu va đập cơ học và chống nứt vỡ vượt trội so với các dòng gang xám thông thường.
3. Bảng giá tham khảo van xả khí Shinyi (Catalog)
| Quy cách | Model | Kiểu kết nối | Giá niêm yết tham khảo (VNĐ) |
| DN20 (Phi 27) | ARCT-0020 | Nối ren | 1.151.000 |
| DN25 (Phi 34) | ARCT-0025 | Nối ren | 1.151.000 |
| DN50 (Phi 60) | ARCX-0050 | Nối bích | 2.940.000 |
| DN65 (Phi 75/76) | ARCX-0065 | Nối bích | 3.218.000 |
| DN80 (Phi 90) | ARCX-0080 | Nối bích | 4.354.000 |
| DN100 (Phi 114) | ARCX-0100 | Nối bích | 5.454.000 |
| DN150 (Phi 168) | ARCX-0150 | Nối bích | 8.985.000 |
| DN200 (Phi 219) | ARCX-0200 | Nối bích | 12.372.000 |
Lưu ý: Mức giá niêm yết trên chưa bao gồm thuế VAT và chiết khấu thương mại theo từng đợt của hãng. Quý khách hàng có thể cập nhật mức chiết khấu nhà thầu mới nhất tại bảng giá van Shinyi trước khi lập dự toán công trình.
4. Vị trí lắp đặt chuẩn kỹ thuật trên hệ thống đường ống
Để van xả khí phát huy tối đa hiệu quả bảo vệ đường ống, kỹ sư cơ điện cần bố trí tại các vị trí xung yếu sau:
-
Đỉnh cao nhất của tuyến ống: Khí tự nhiên luôn nhẹ hơn nước và có xu hướng dồn về điểm cao nhất. Đặt van xả khí tại đây giúp triệt tiêu hoàn toàn túi khí cản trở dòng chảy.
-
Ngay sau cửa xả máy bơm: Khi trạm bơm khởi động hoặc dừng đột ngột, dòng bọt khí nén hình thành rất lớn. Van xả khí hỗ trợ cân bằng lưu lượng, ngăn hiện tượng búa nước (Water Hammer).
-
Các vị trí thay đổi độ dốc (Slope Breaks): Nơi tuyến ống chuyển tiếp từ dốc lên sang nằm ngang hoặc dốc xuống.
-
Trước và sau các cụm van cô lập chính: Giúp rút ngắn thời gian nạp nước cho phân đoạn mới bảo trì và xả khí đệm nhanh chóng.

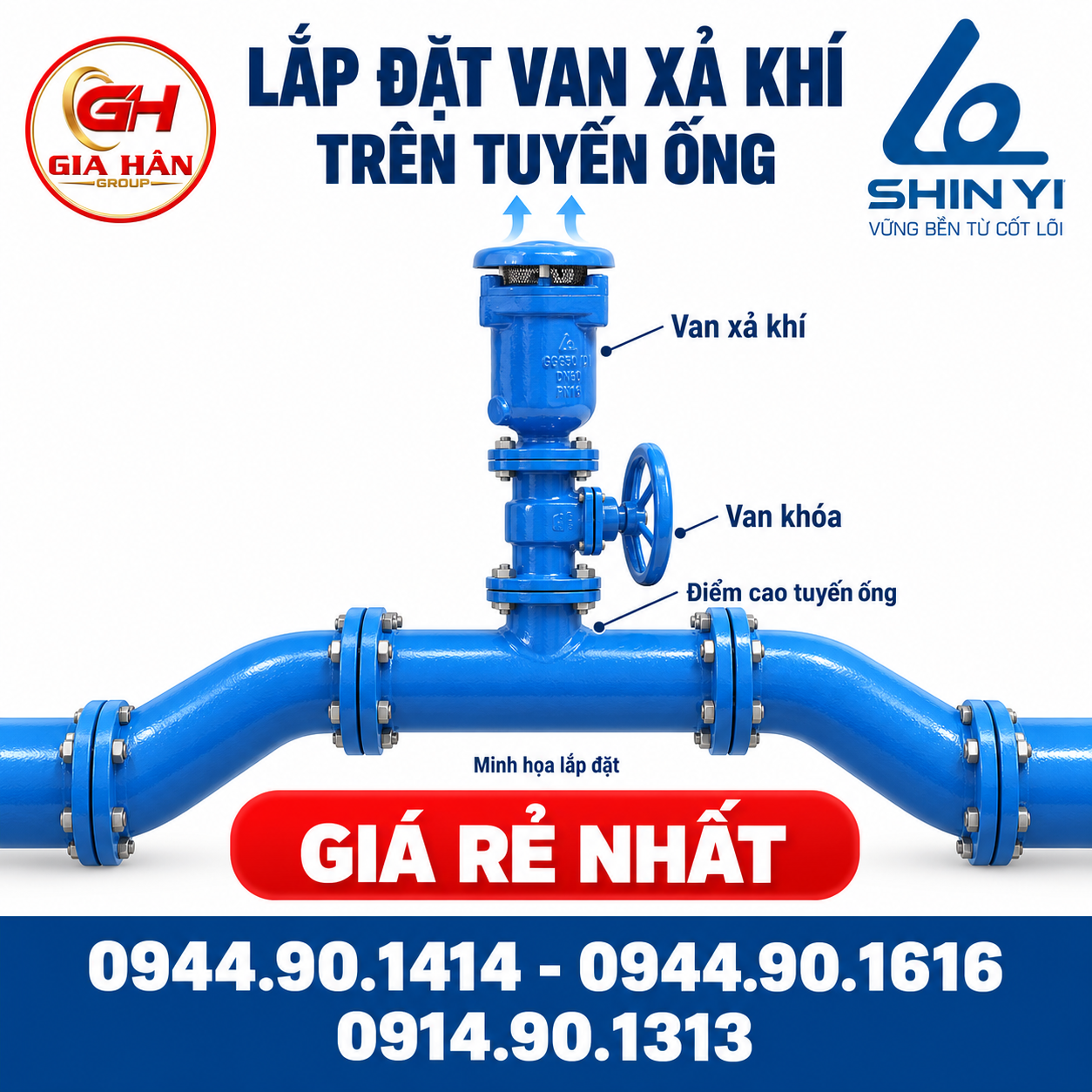

Nguyên tắc bố trí van xả khí tại điểm cao nhất trên tuyến truyền dẫn để tối ưu thu gom túi khí
5. Câu hỏi thường gặp (FAQ) về Van Xả Khí Shinyi ARCT và ARCX
Van xả khí Shinyi ARCX có bị rò rỉ nước khi xả khí không?

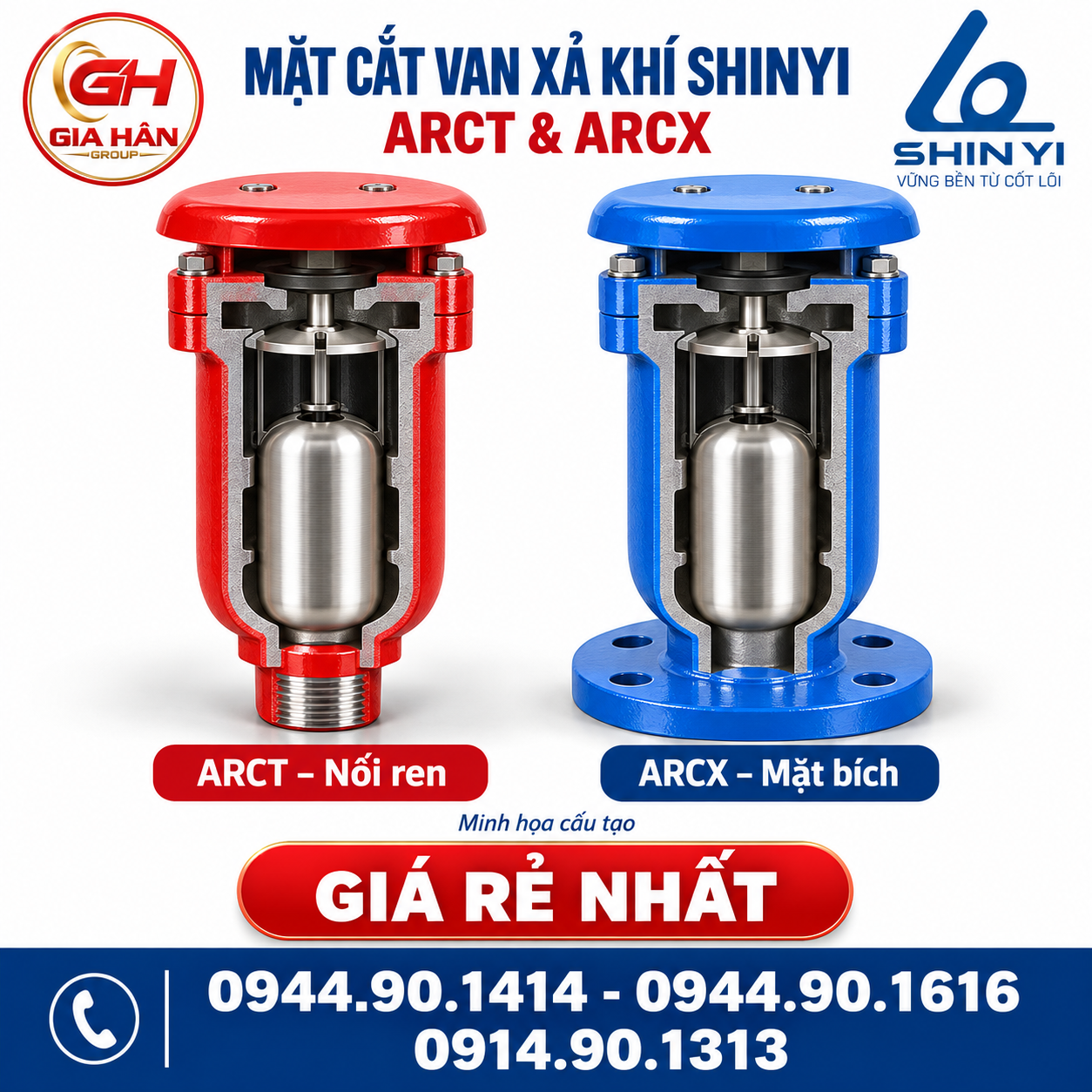

- Cơ chế phao đòn bẩy tự động dâng lên ép kín gioăng cao su EPDM khi nước đầy trong buồng van. Van chỉ mở lỗ thông khí khi mực nước trong buồng hạ xuống do khí tích tụ, ngăn chặn tuyệt đối hiện tượng rò rỉ nước ra ngoài.
Khi nào nên dùng van xả khí ren ARCT thay vì bích ARCX?
- Dòng ren ARCT thích hợp cho đường ống quy mô nhỏ (≤ DN50), áp lực ổn định và không gian thi công hẹp. Đối với các tuyến ống chính từ DN50 trở lên hoặc áp lực dao động liên tục, nên ưu tiên dùng van bích ARCX để đảm bảo độ bền liên kết và dễ bảo trì định kỳ.
Tác giả và biên soạn: Công Ty TNHH Gia Hân Group
- Gia Hân Group biên soạn nội dung Van Xả Khí Shinyi: Model ARCT và ARCX, giới thiệu đặc điểm, quy cách và ứng dụng nhằm hỗ trợ khách hàng tìm hiểu, lựa chọn van cho hệ thống cấp nước.
- Khi yêu cầu tư vấn hoặc báo giá, vui lòng cung cấp model, kích thước DN, cấp áp lực PN và số lượng để được hỗ trợ đúng sản phẩm.
Tư vấn và báo giá: 0944.90.1414 – 0944.90.1616 – 0914.90.1313.
