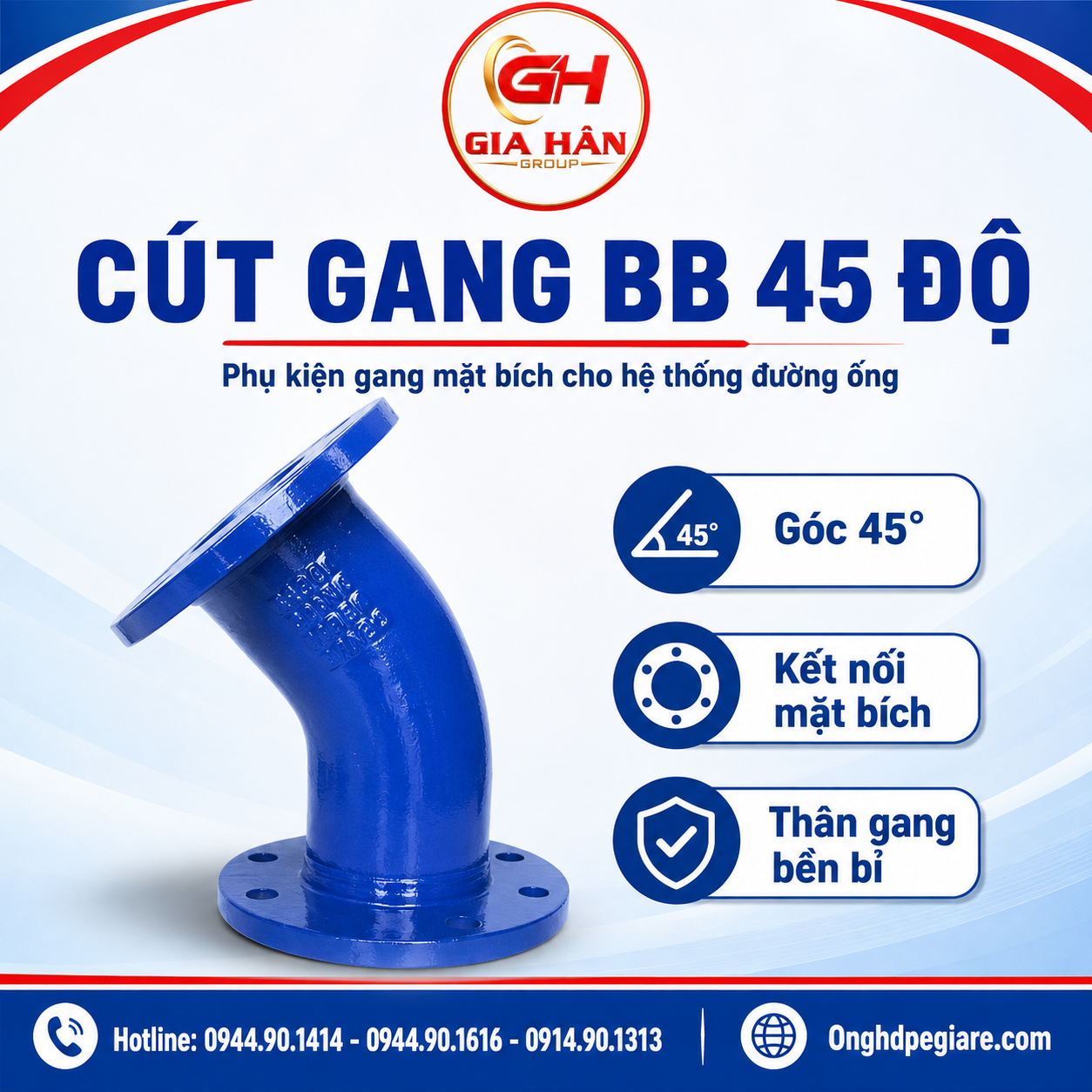

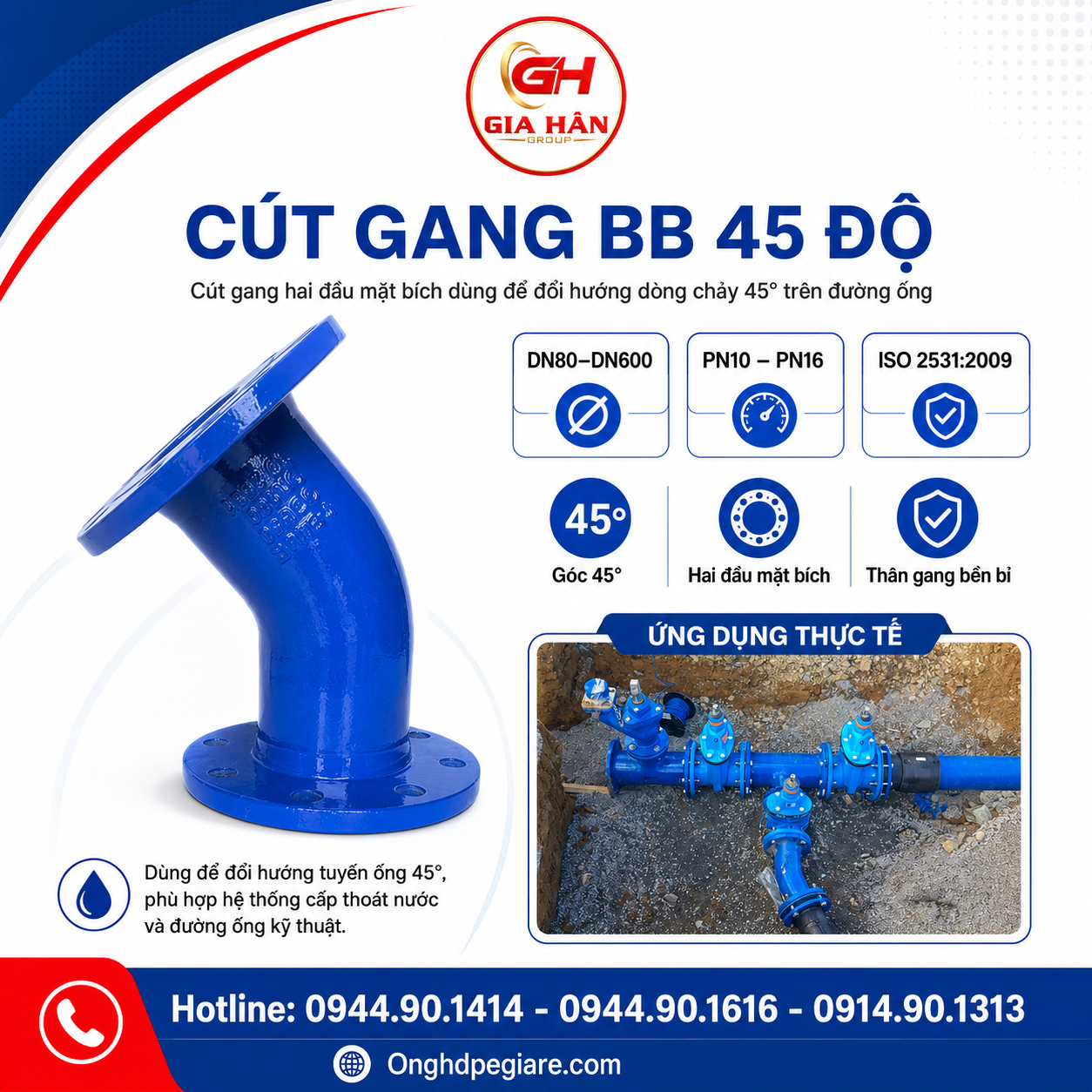

Cút Gang BB 45 Độ Là Gì?
- Cút gang BB 45 độ, còn được gọi là co gang BB 45 độ, là một loại phụ kiện gang nối ống chuyên dùng tại những vị trí đường ống cần chuyển hướng 45°.
Đặc điểm nhận biết của sản phẩm là:
- Mặt bích → thân cút cong 45° → mặt bích
Hai đầu mặt bích cho phép cút liên kết với mặt bích đường ống, van hoặc các phụ kiện tương ứng bằng gioăng làm kín và bulông.
Cút BB 45° chỉ thực hiện nhiệm vụ kết nối và thay đổi hướng tuyến, không có chức năng đóng mở hoặc điều tiết dòng nước như các loại van gang công nghiệp.

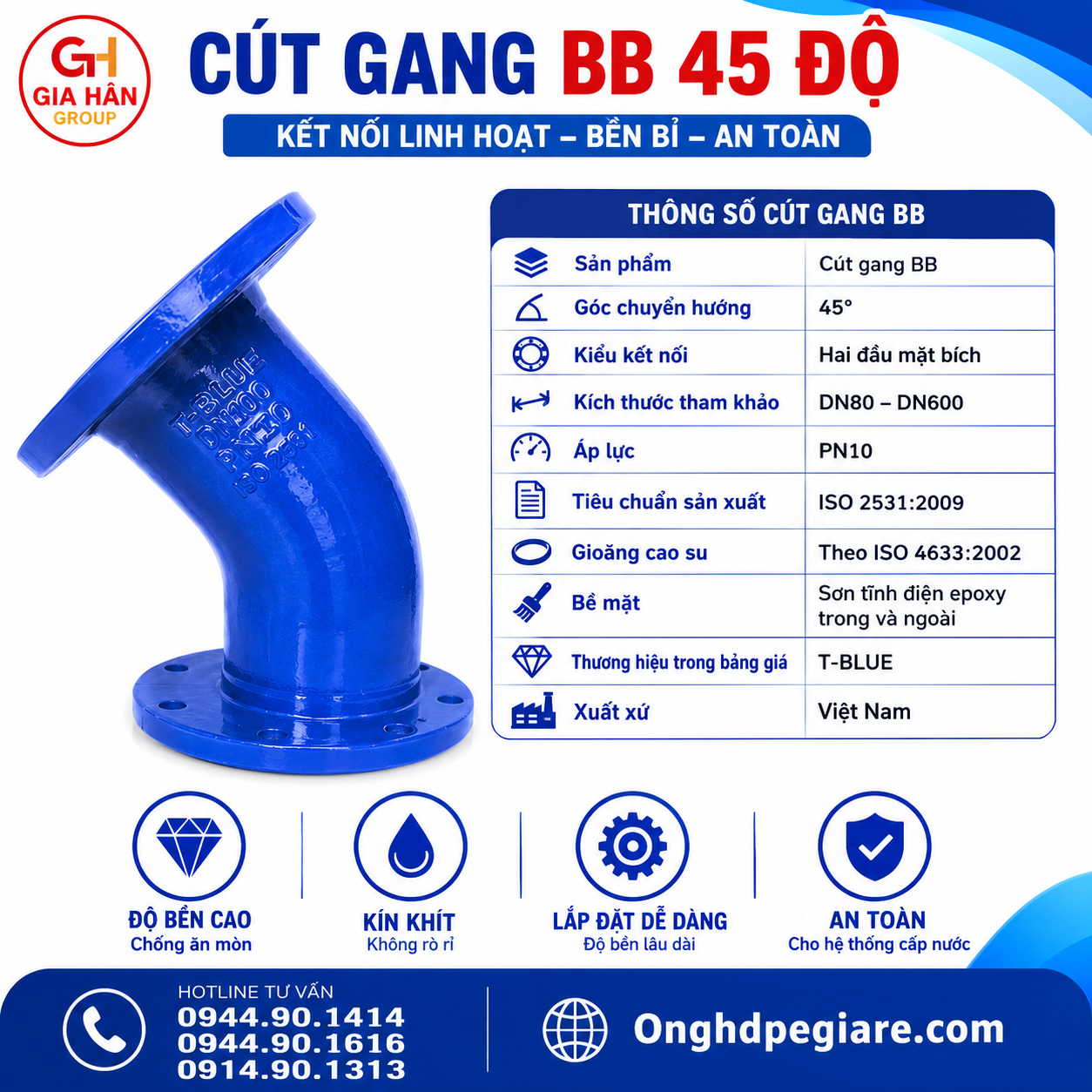

Thông Số Cút Gang BB 45 Độ
| Thông số | Quy cách tham khảo |
|---|---|
| Tên sản phẩm | Cút gang BB 45 độ |
| Tên gọi khác | Co gang BB 45 độ |
| Góc chuyển hướng | 45° |
| Kiểu kết nối | Hai đầu mặt bích |
| Kích thước | DN80 – DN600 |
| Cấp áp lực bảng giá | PN10 |
| Tiêu chuẩn sản xuất | ISO 2531:2009 |
| Gioăng cao su | Theo ISO 4633:2002 |
| Bề mặt | Sơn tĩnh điện epoxy trong và ngoài |
| Thương hiệu trong bảng giá | T-BLUE |
| Xuất xứ | Việt Nam |
| Ứng dụng | Cấp nước, trạm bơm, PCCC, hạ tầng kỹ thuật |
- Các thông số trên là dữ liệu của dòng sản phẩm trong bảng giá tham khảo. Với từng dự án cụ thể, cần đối chiếu thêm bản vẽ kỹ thuật, tiêu chuẩn mặt bích và yêu cầu áp lực thực tế.
Bảng Giá Cút Gang BB 45 Độ
- Dưới đây là bảng giá tham khảo theo cột Cút 45° – BB trong bảng giá phụ kiện gang cầu T-BLUE:
| Kích thước | Giá tham khảo |
| DN80 | 1.068.000 đ/cái |
| DN100 | 1.218.000 đ/cái |
| DN125 | 1.558.000 đ/cái |
| DN150 | 1.898.000 đ/cái |
| DN200 | 2.968.000 đ/cái |
| DN250 | 4.038.000 đ/cái |
| DN300 | 6.268.000 đ/cái |
| DN350 | 7.668.000 đ/cái |
| DN400 | 10.768.000 đ/cái |
| DN450 | 13.218.000 đ/cái |
| DN500 | 17.428.000 đ/cái |
| DN600 | 20.898.000 đ/cái |
Lưu Ý Về Bảng Giá
- Đơn vị giá: đồng/cái.
- Cấp áp lực trong bảng giá: PN10.
- Thuế GTGT: giá chưa bao gồm VAT 10%.
- Vận chuyển: chưa bao gồm.
- Giá hiện hành: cần xác nhận lại trước khi đặt hàng.

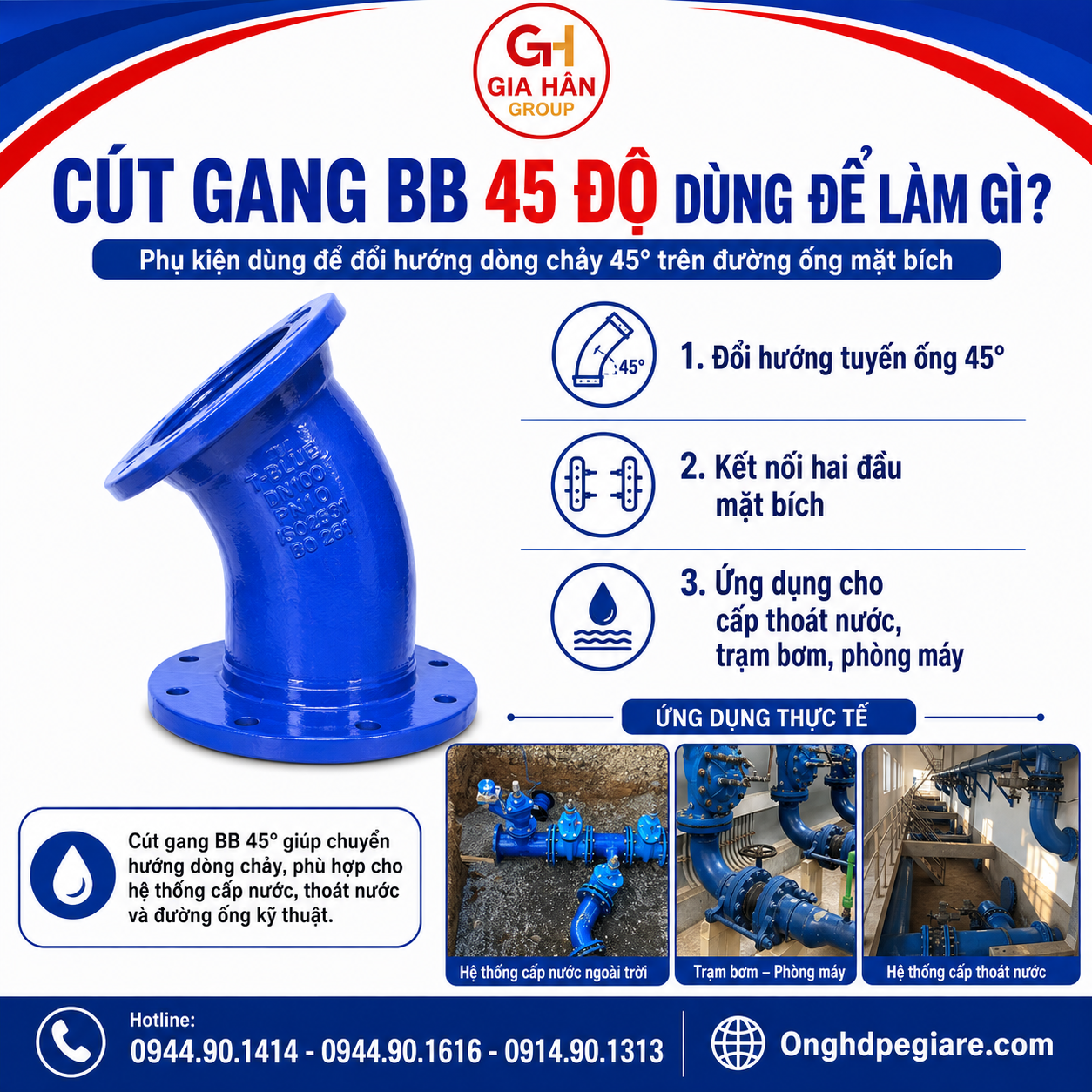

Cút Gang BB 45 Độ Dùng Để Làm Gì?
Công dụng chính của cút gang BB 45° là đổi hướng tuyến ống 45° mà vẫn duy trì kết nối mặt bích chắc chắn tại hai đầu.
Sản phẩm thường xuất hiện trong:
- Mạng lưới cấp nước sạch.
- Tuyến truyền tải và phân phối nước.
- Hệ thống cấp thoát nước khu công nghiệp.
- Trạm bơm và nhà máy xử lý nước.
- Hệ thống cấp nước phòng cháy chữa cháy.
- Tuyến ống gang hoặc tuyến kết hợp nhiều loại vật liệu.
- Vị trí kết nối với van và thiết bị mặt bích.
Ví dụ, tại một tuyến cấp nước cần chuyển hướng chéo để tránh kết cấu công trình, cút 45° có thể được bố trí:
- Đường ống → mặt bích → Cút BB 45° → mặt bích → đường ống
Nếu tuyến cần chuyển hướng vuông góc, thiết kế thường chuyển sang cút gang BB 90° thay vì cút 45°.

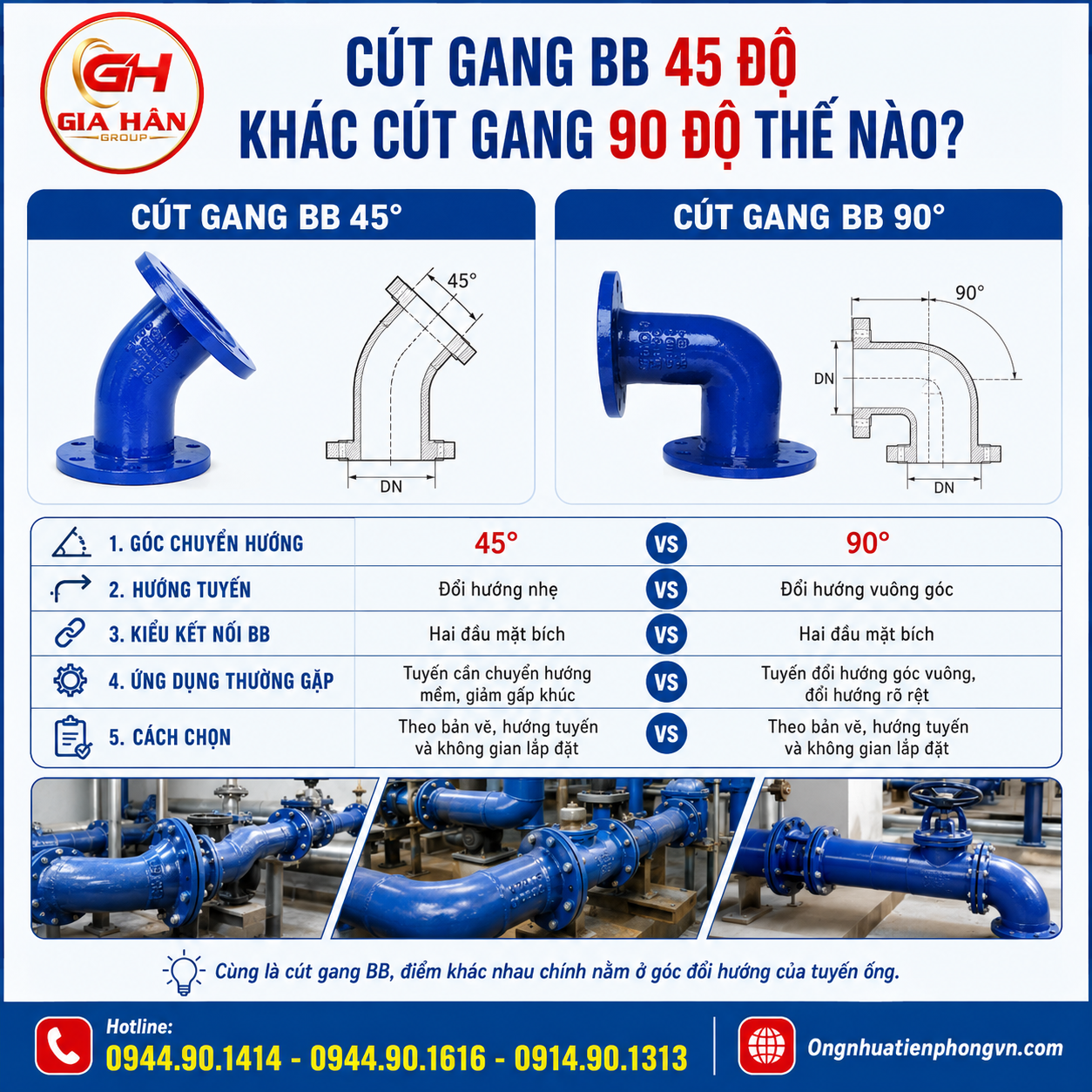

Cút Gang BB 45 Độ Khác Cút Gang 90 Độ Thế Nào?
| Tiêu chí | Cút BB 45° | Cút BB 90° |
| Góc chuyển hướng | 45° | 90° |
| Thay đổi hướng tuyến | Nhẹ hơn | Vuông góc |
| Kiểu kết nối BB | Hai đầu mặt bích | Hai đầu mặt bích |
| Vị trí sử dụng | Tuyến chuyển hướng chéo | Góc cua vuông |
| Cách lựa chọn | Theo bản vẽ | Theo bản vẽ |
- Hai loại cút có cùng chức năng chung là thay đổi hướng đường ống, nhưng không nên thay thế cho nhau tùy ý.
- Góc cút phải được chọn theo tim tuyến, bản vẽ và không gian lắp đặt thực tế.
Cách Chọn Cút Gang BB 45 Độ Đúng Kỹ Thuật
Khi chọn sản phẩm, không nên chỉ cung cấp một thông tin như “cút gang D100”. Tối thiểu cần kiểm tra các yếu tố sau.
1. Xác Định Đúng DN
- DN là kích thước danh nghĩa của cút và hệ thống mặt bích.
Ví dụ:
- Cút gang BB 45° DN100
không đơn giản có nghĩa là tất cả đường ống có đường kính ngoài 100 mm đều có thể lắp trực tiếp.
Đặc biệt khi kết nối với ống HDPE hoặc uPVC, cần đối chiếu thêm đường kính ngoài thực tế của ống và phụ kiện chuyển tiếp.
2. Kiểm Tra Cấp Áp Lực PN
Dòng sản phẩm trong bảng giá trên sử dụng PN10.
Tuy nhiên, PN là cấp áp lực danh nghĩa của phụ kiện. Khi thiết kế hệ thống vẫn cần kiểm tra:
- áp lực vận hành → áp lực thử → biến động áp suất → yêu cầu thiết kế → PN của toàn bộ cụm kết nối.
Không nên chỉ dựa vào một thông số PN riêng lẻ để kết luận điều kiện làm việc của toàn tuyến.
3. Kiểm Tra Mặt Bích
Cút BB sử dụng kết nối mặt bích, vì vậy phải kiểm tra khả năng tương thích với:
- Mặt bích đường ống.
- Van.
- Phụ kiện gang.
- Gioăng.
- Số lượng và vị trí lỗ bulông.
Hai thiết bị cùng DN và PN không đồng nghĩa chắc chắn lắp được với nhau nếu sử dụng hệ tiêu chuẩn mặt bích khác nhau.
4. Chọn Đúng Góc Chuyển Hướng
Nếu bản vẽ yêu cầu đổi hướng:
- 11,25° → chọn cút tương ứng.
- 22,5° → chọn cút tương ứng.
- 45° → chọn cút BB 45°.
- 90° → chọn cút BB 90°.
Không nên dùng cút 90° để thay cút 45° chỉ vì cùng DN.
5. Kiểm Tra Không Gian Lắp Đặt
Ngoài góc chuyển hướng, cần kiểm tra:
- Khoảng cách giữa hai đầu tuyến.
- Tim đường ống.
- Không gian thao tác bulông.
- Khoảng trống bảo trì.
- Vị trí gối đỡ hoặc neo giữ đường ống.
Đây là những yếu tố thực tế thường quyết định sản phẩm có lắp được tại công trường hay không.
Kết Nối Cút Gang BB 45 Độ Với Hệ Thống Đường Ống
Với đường ống đã có mặt bích, cấu hình lắp đặt khá trực tiếp:
- Mặt bích ống → gioăng → Cút gang BB 45° → gioăng → mặt bích ống
Nếu tuyến sử dụng đầu ống trơn như HDPE hoặc uPVC, có thể cần thêm phụ kiện chuyển tiếp.
- Chẳng hạn, khớp nối mềm BE phù hợp với những vị trí cần chuyển từ đầu ống trơn sang đầu mặt bích.
- Trong khi đó, khớp nối mềm EE được sử dụng khi cần liên kết hai đầu ống trơn trong phạm vi đường kính mà khớp nối cho phép.
Như vậy, không nên chọn từng phụ kiện riêng biệt. Cần xem toàn bộ chuỗi:
- Ống → phụ kiện chuyển tiếp → mặt bích → cút → van → đường ống
để tránh trường hợp từng thiết bị đúng kích thước nhưng toàn bộ cụm lại không đồng bộ.
Cách Lắp Cút Gang BB 45 Độ
Quy trình cơ bản gồm:
- Bước 1 – Kiểm tra sản phẩm: xác nhận DN, PN, góc 45°, mặt bích, gioăng và bulông.
- Bước 2 – Căn chỉnh tuyến: đưa cút vào đúng vị trí và kiểm tra tim hai đầu đường ống.
- Bước 3 – Lắp gioăng: đặt gioăng đúng tâm giữa hai bề mặt làm kín.
- Bước 4 – Lắp bulông: đưa bulông vào đầy đủ các vị trí của mặt bích.
- Bước 5 – Siết đều: siết bulông đối xứng và tăng lực dần, tránh siết chặt hoàn toàn một phía trước.
- Bước 6 – Kiểm tra: kiểm tra độ kín và tình trạng mối nối trước khi đưa hệ thống vào vận hành.
Không nên dùng lực siết bulông để kéo hai đoạn ống đang lệch tim nghiêm trọng về đúng vị trí. Cần căn chỉnh tuyến trước khi hoàn thiện liên kết mặt bích.
Cút Gang BB 45 Độ Có Dùng Với Ống HDPE Được Không?
Có thể sử dụng cút gang BB 45° trong tuyến HDPE, nhưng không phải cứ đưa đầu ống HDPE trực tiếp vào cút là lắp được.
Do cút BB sử dụng mặt bích, tuyến HDPE phải được tạo đầu kết nối phù hợp hoặc sử dụng phụ kiện chuyển tiếp.
Một cấu hình có thể gặp là:
- Ống HDPE → đầu kết nối mặt bích → Cút gang BB 45° → đầu kết nối mặt bích → ống HDPE
Hoặc tại những vị trí cần nối cơ khí đầu ống trơn, hệ thống có thể sử dụng khớp nối EE/BE phù hợp với đường kính ngoài thực tế của ống.
Đây cũng là lý do khi đặt hàng cần cung cấp cả loại ống đang sử dụng, thay vì chỉ cung cấp DN của cút.
Cách Gọi Tên Khi Yêu Cầu Báo Giá
Để nhà cung cấp xác định đúng sản phẩm, nên cung cấp thông tin theo cấu trúc:
- Tên sản phẩm → góc → DN → PN → kiểu kết nối → số lượng
Ví dụ:
- Cút gang BB 45 độ DN150 PN10, hai đầu mặt bích – số lượng 4 cái.
Nếu công trình có yêu cầu riêng, nên bổ sung:
- tiêu chuẩn mặt bích → thương hiệu → hồ sơ kỹ thuật → vị trí giao hàng.
Cách đặt hàng này chính xác hơn nhiều so với chỉ hỏi:
“Cút gang D150 giá bao nhiêu?”
Câu Hỏi Thường Gặp
Cút gang BB 45 độ có mấy đầu mặt bích?
Cút gang BB 45° có hai đầu kết nối mặt bích, sử dụng gioăng và bulông để liên kết với các mặt bích tương ứng trên đường ống hoặc thiết bị.
Cút gang BB 45 độ có những kích thước nào?
Theo bảng giá T-BLUE đang tham khảo trong bài, sản phẩm có các kích thước từ DN80 đến DN600.
Cút gang BB 45 độ PN10 dùng cho hệ thống nào?
Sản phẩm thường được sử dụng trong hệ thống cấp nước, hạ tầng kỹ thuật, trạm bơm và các tuyến đường ống có yêu cầu kết nối phù hợp. Việc lựa chọn cuối cùng phải dựa trên áp lực thiết kế của toàn hệ thống.
Cút BB 45 độ và cút BB 90 độ có thay thế cho nhau được không?
Không nên. Cút 45° và 90° tạo hai góc chuyển hướng khác nhau. Phải lựa chọn theo bản vẽ, tim tuyến và không gian lắp đặt thực tế.
Khi mua cút gang BB 45 độ cần cung cấp thông tin gì?
Tối thiểu nên cung cấp:
DN + PN + góc 45° + kiểu BB + số lượng.
Với dự án yêu cầu kỹ thuật chặt chẽ, cần bổ sung tiêu chuẩn mặt bích, thương hiệu và hồ sơ sản phẩm.
Tác Giả & Biên Soạn
- Tác giả: Dương Đình Bình
- Đơn vị biên soạn: Công Ty TNHH Gia Hân Group
- Lĩnh vực chuyên môn: Ống nhựa, phụ kiện đường ống, van công nghiệp và thiết bị ngành nước.
- Nội dung: Tổng hợp thông số kỹ thuật, quy cách, bảng giá và hướng dẫn lựa chọn Cút gang BB 45 độ theo dữ liệu kỹ thuật và bảng giá sản phẩm.
- Ngày kiểm tra nội dung: 22/08/2026
