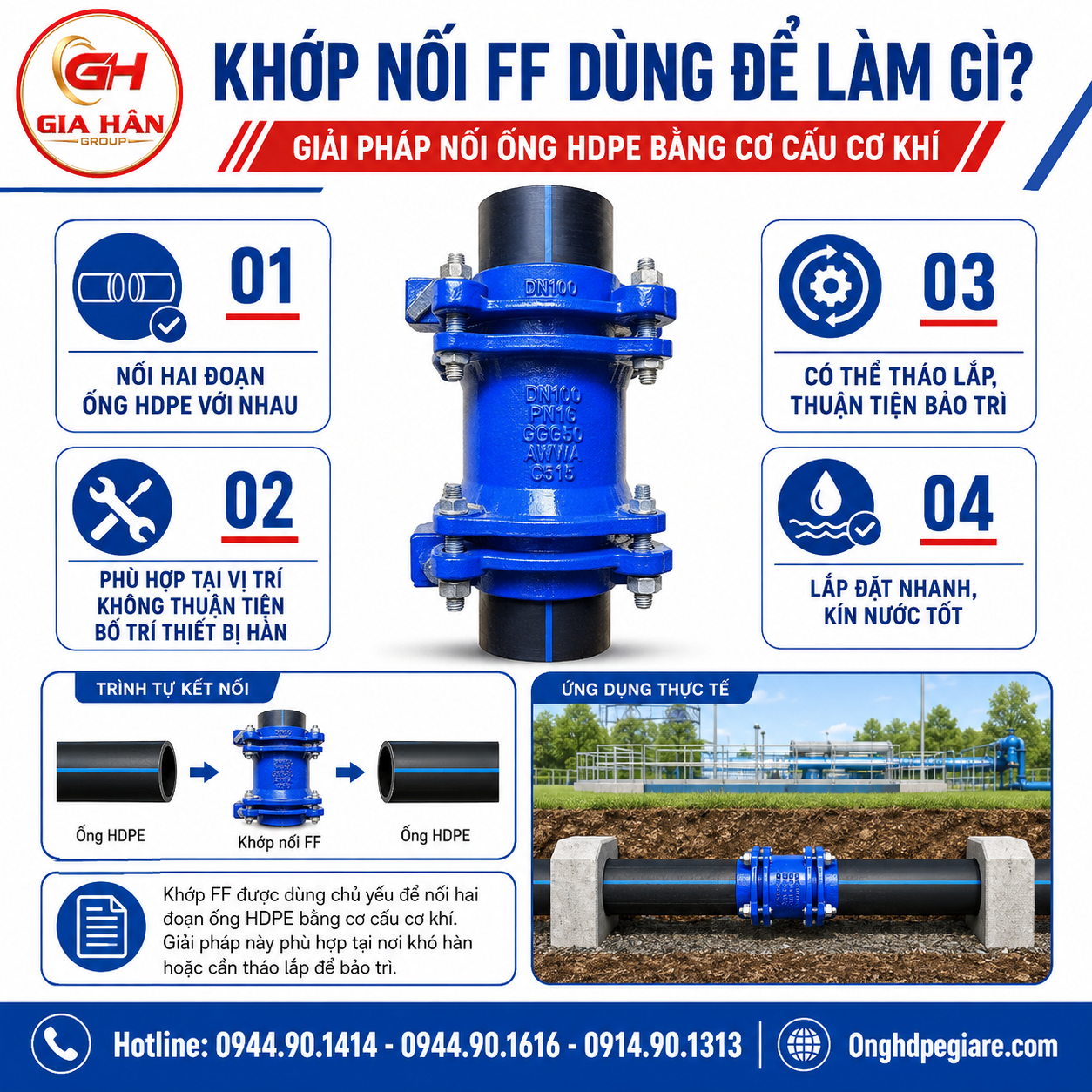

Khớp Nối FF Dùng Để Làm Gì?
- Khớp FF được sử dụng chủ yếu để nối hai đoạn ống HDPE với nhau bằng cơ cấu cơ khí. Giải pháp này phù hợp tại các vị trí không thuận tiện bố trí thiết bị hàn hoặc cần khả năng tháo lắp để bảo trì.
- Với tuyến đang sử dụng ống HDPE Tiền Phong, cần kiểm tra đúng đường kính ngoài OD, cấp áp lực PN và kích thước thực tế của đầu ống trước khi lựa chọn khớp FF.
Cấu hình cơ bản:
- Ống HDPE → ống nong → đai ngàm FF → thân gang → đai ngàm FF → ống nong → ống HDPE

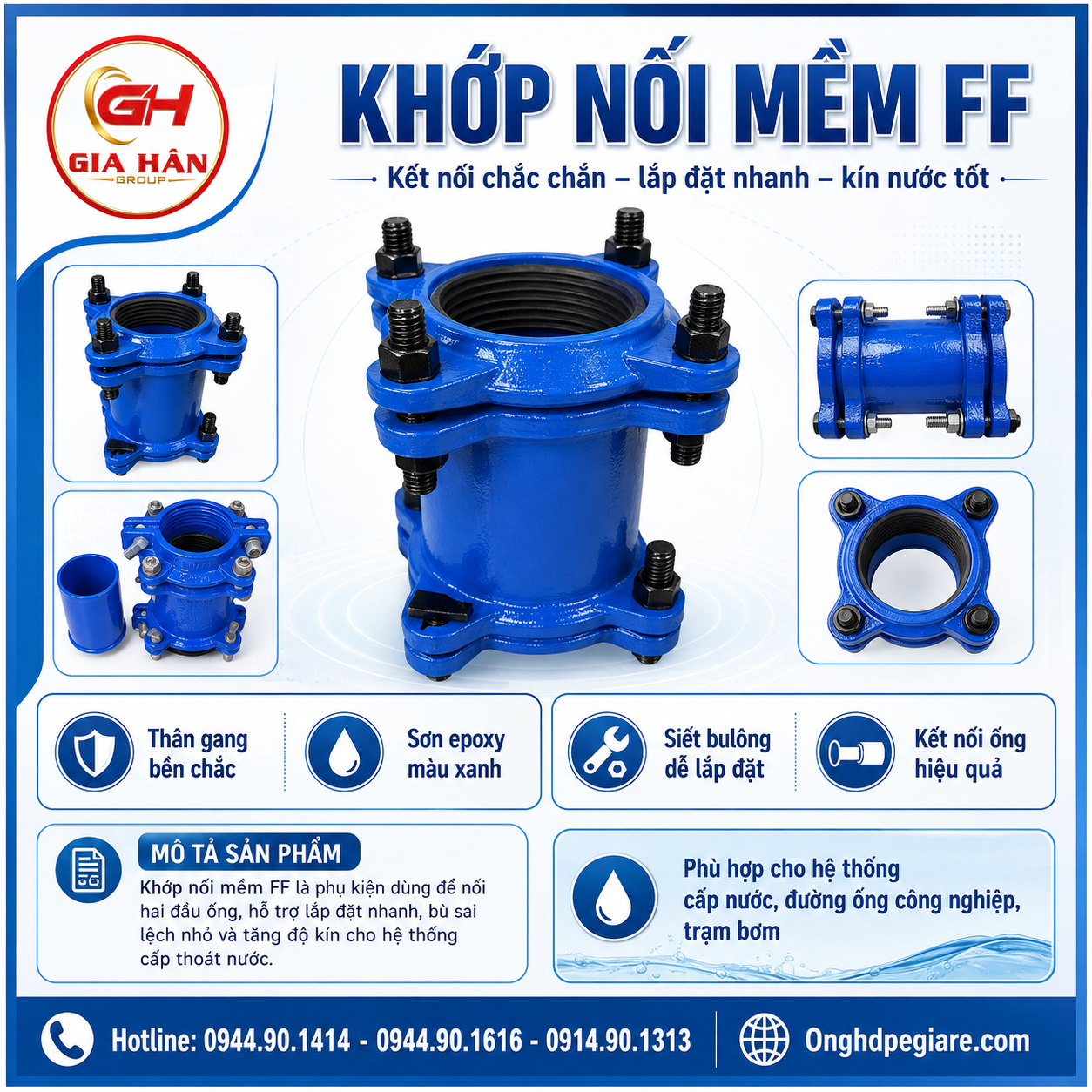

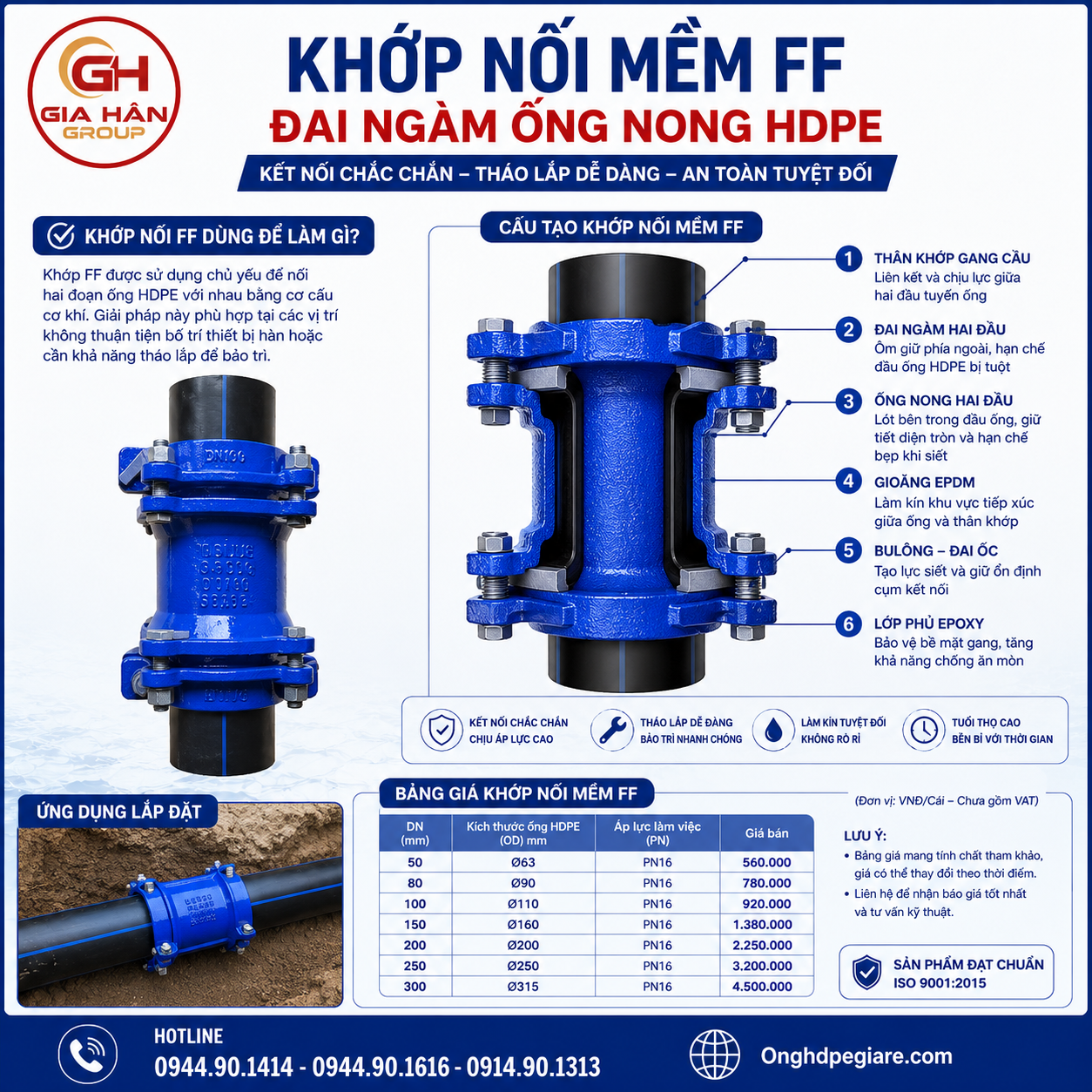

Cấu Tạo Khớp Nối Mềm FF
- Khớp nối FF đai ngàm ống nong dùng cho ống HDPE gồm các bộ phận chính:
| Bộ phận | Chức năng |
|---|---|
| Thân khớp gang cầu | Liên kết và chịu lực giữa hai đầu tuyến ống |
| Đai ngàm hai đầu | Ôm giữ phía ngoài, hạn chế đầu ống HDPE bị tuột |
| Ống nong hai đầu | Lót bên trong đầu ống, giữ tiết diện tròn và hạn chế bẹp khi siết |
| Gioăng EPDM | Làm kín khu vực tiếp xúc giữa ống và thân khớp |
| Bulông – đai ốc | Tạo lực siết và giữ ổn định cụm kết nối |
| Lớp phủ epoxy | Bảo vệ bề mặt gang, tăng khả năng chống ăn mòn |
- Điểm đặc trưng của khớp FF là hai đầu đều có cụm đai ngàm và ống nong dành cho ống HDPE. Ống nong gia cường từ phía trong, trong khi đai ngàm giữ phía ngoài và gioăng EPDM đảm nhiệm chức năng làm kín.
Khớp FF Khác BF Như Thế Nào?
- Điểm khác nhau quan trọng nằm ở hai đầu kết nối.
- Khớp FF có hai đầu đều dùng đai ngàm ống nong, vì vậy phù hợp khi cần nối:
HDPE ↔ HDPE
- Nếu một phía của tuyến cần đấu vào van, máy bơm hoặc phụ kiện mặt bích, nên sử dụng khớp nối mềm BF gang cầu, vì BF có một đầu dành cho ống và một đầu kết nối mặt bích.
| Loại khớp | Kiểu kết nối | Ứng dụng |
|---|---|---|
| FF | Hai đầu đai ngàm | HDPE ↔ HDPE |
| BF | Một đầu ngàm + một đầu bích | HDPE ↔ van/phụ kiện mặt bích |
FF Khác Khớp Nối Mềm EE Như Thế Nào?
- Cả FF và EE đều có thể được sử dụng trong hệ thống đường ống, nhưng cấu tạo giữ ống không giống nhau.
- Khớp FF đai ngàm ống nong sử dụng thêm ống nong gia cường bên trong và đai ngàm giữ phía ngoài, đặc biệt phù hợp với ống HDPE.
- Trong khi đó, khớp nối mềm EE gang sử dụng cơ cấu ép gioăng ở hai đầu để nối các đoạn ống đầu trơn trong phạm vi đường kính cho phép.
Do đó, không nên lựa chọn FF và EE chỉ dựa vào DN; cần kiểm tra đồng thời loại ống, OD thực tế, kiểu giữ ống và yêu cầu chống tuột.
Cách Chọn Khớp FF Cho Ống HDPE
Khi đặt hàng khớp FF, nên xác định theo chuỗi:
- OD ống HDPE → DN khớp → PN → kiểu đai ngàm → ống nong → gioăng
Đặc biệt, D của ống HDPE và DN của phụ kiện không phải lúc nào cũng có thể quy đổi trực tiếp theo tên gọi thương mại. Vì vậy, nên kiểm tra bảng quy cách ống HDPE Tiền Phong hoặc thông số kỹ thuật của loại ống đang sử dụng trước khi đặt khớp.
- Ví dụ, với tuyến cấp nước áp lực, ngoài đường kính còn phải kiểm tra PN/SDR của ống HDPE để lựa chọn phụ kiện phù hợp với áp lực thiết kế.

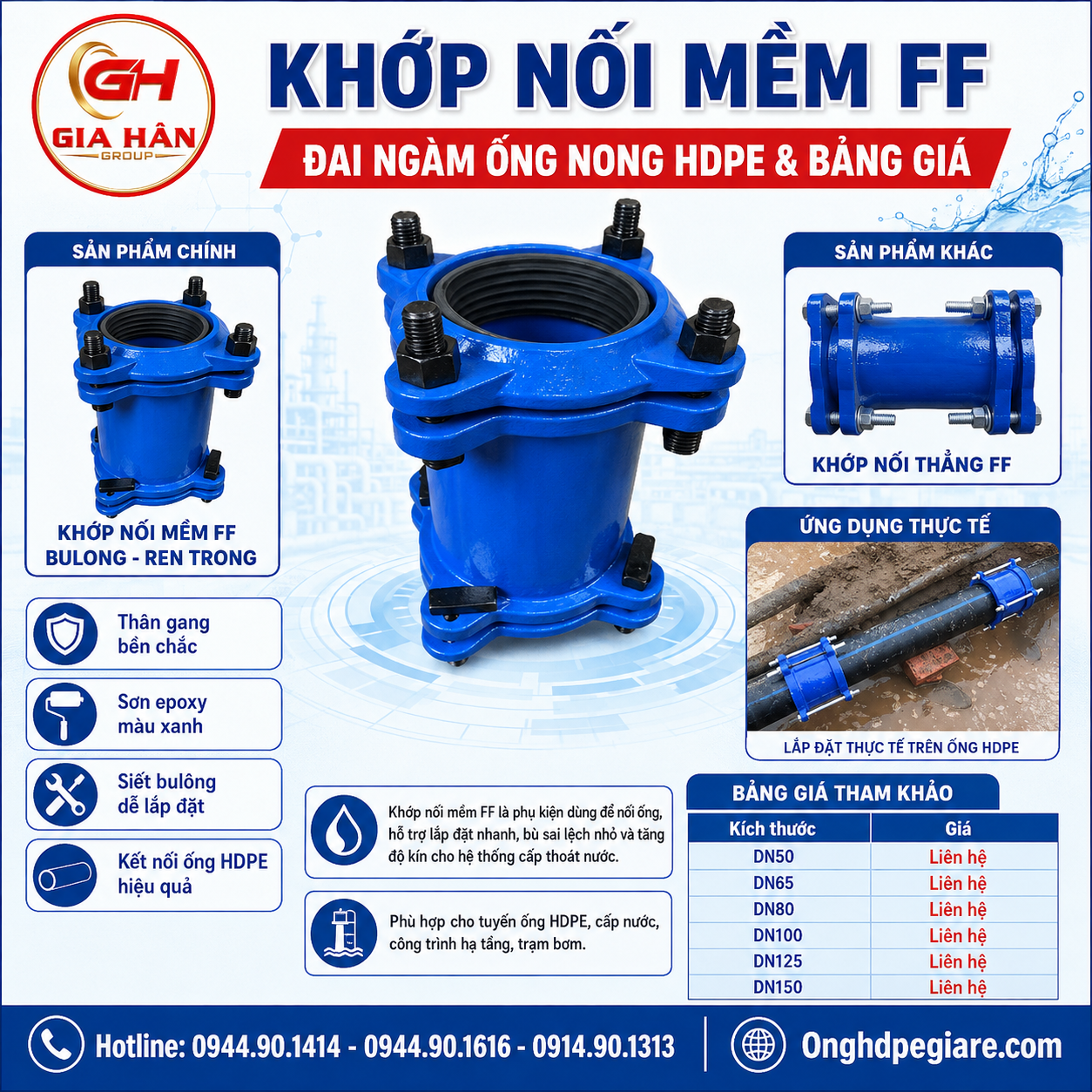

Bảng Giá Khớp Nối Mềm FF
- Dưới đây là bảng giá tham khảo
| DN | FF01 | FF02 |
| DN50 | 568.000 đ | 508.000 đ |
| DN65 | 718.000 đ | 658.000 đ |
| DN80 | 918.000 đ | 848.000 đ |
| DN100 | 1.188.000 đ | 1.098.000 đ |
| DN125 | — | 1.418.000 đ |
| DN140 | — | 1.498.000 đ |
| DN150 | 1.628.000 đ | 1.588.000 đ |
| DN180 | — | 1.878.000 đ |
| DN200 | 2.518.000 đ | 2.088.000 đ |
| DN225 | 2.518.000 đ | 2.408.000 đ |
| DN250 | 3.168.000 đ | 2.788.000 đ |
| DN280 | 3.168.000 đ | 2.958.000 đ |
| DN300 | 4.398.000 đ | 4.258.000 đ |
| DN350 | 7.218.000 đ | 6.988.000 đ |
| DN400 | 9.508.000 đ | 8.218.000 đ |
| DN450 | — | 10.858.000 đ |
| DN500 | 13.738.000 đ | 13.388.000 đ |
| DN560 | — | 15.888.000 đ |
| DN600 | 20.408.000 đ | 17.318.000 đ |

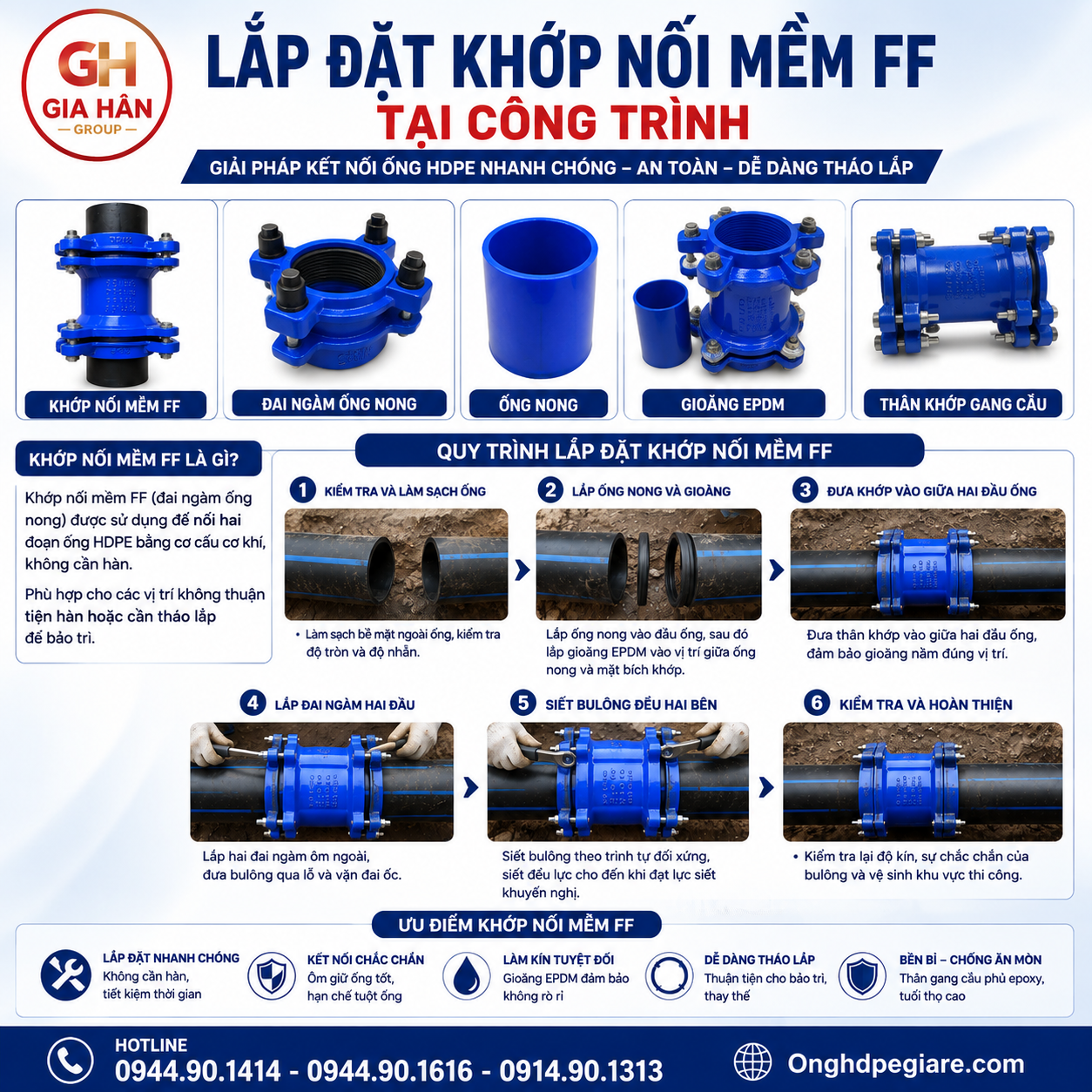

Khi Nào Nên Dùng Khớp FF Thay Vì Hàn HDPE?
Khớp FF phù hợp khi cần:
- sửa chữa tuyến ống HDPE hiện hữu
- nối nhanh hai đầu ống tại công trường
- thay thế một đoạn ống
- khu vực khó đưa máy hàn vào
- vị trí cần tháo lắp để bảo trì.
Đối với tuyến thi công mới cần mối nối liền khối, có thể cân nhắc phương pháp hàn nhiệt. Khi cần tìm đầy đủ ống và phụ kiện đồng bộ cho tuyến HDPE, có thể tham khảo nhóm ống nhựa HDPE Tiền Phong trước khi xác định DN, PN và phương pháp kết nối.
Phụ Kiện Liên Quan Trên Tuyến Ống HDPE
Một tuyến HDPE thực tế thường không chỉ sử dụng khớp FF. Tùy vị trí lắp đặt có thể kết hợp:
- Ống HDPE → khớp FF → khớp BF → van gang → phụ kiện mặt bích
Nếu cần lựa chọn đồng bộ các thiết bị này, có thể xem nhóm van gang cầu và phụ kiện ngành nước để đối chiếu kiểu đầu nối trước khi đặt hàng.
