Khớp Nối Mềm BF Gang Cầu Là Gì?
Định nghĩa và thiết kế bích - côn ngoàm
- Khớp nối mềm BF (hay còn được gọi là mối nối BF, ngàm BF) là một phụ kiện chuyên dụng trong ngành nước được đúc nguyên khối từ gang. Đặc điểm nhận diện cốt lõi của sản phẩm này nằm ở thiết kế bất đối xứng: một mặt kết nối là mặt bích (để bắt bulong), một mặt kết nối theo kiểu dạng côn ngoàm (để siết chặt ôm lấy thân ống).
Chức năng liên kết
- Nhờ cấu tạo đặc biệt này, khớp nối BF đóng vai trò như một bộ chuyển đổi (Adaptor). Nó giúp kết nối hai đường ống trơn lại với nhau, hoặc phổ biến nhất là liên kết các thiết bị van có mặt bích vào các hệ thống ống nhựa trơn (uPVC, HDPE, ống thép, ống gang) mà không cần phải hàn hay dán keo phức tạp.

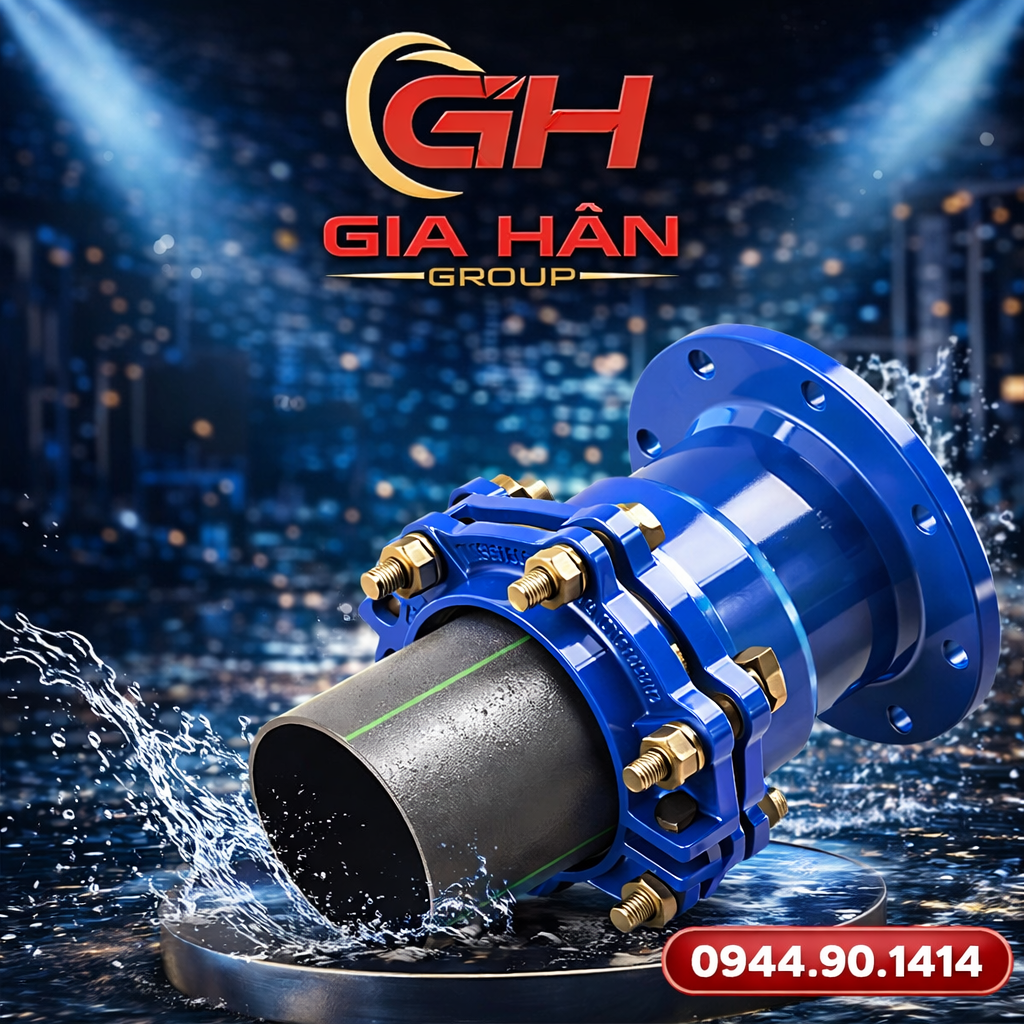

Cấu Tạo Chi Tiết Của Mối Nối Gang BF
Sự bền bỉ và độ kín nước của phụ kiện này đến từ cấu tạo 4 phần cơ bản:
- Thân khớp nối: Sản xuất bằng vật liệu chính là gang cầu (Ductile Iron - FCD). Chất liệu này kết hợp hoàn hảo những đặc tính ưu việt nhất: mang độ dẻo của thép giúp không gây đứt gãy dưới áp lực, và giữ được đặc tính của gang như ít bị ăn mòn, hấp thụ tiếng ồn tốt và độ bền cao. Thân gang được phủ sơn Epoxy màu xanh đặc trưng để chống gỉ sét ngoài trời.
- Đầu mặt bích: Đúc liền với thân, được khoan lỗ theo các tiêu chuẩn thông dụng như BS (PN10/PN16), JIS (10K), ANSI để tương thích với mặt bích của van.
- Đầu côn ngoàm (Gioăng cao su): Bên trong ngàm gang là một vòng gioăng cao su (thường là EPDM hoặc NBR) hình nón. Khi siết bulong, vòng cao su này sẽ bị ép chặt, bám sát vào thành ngoài của ống uPVC/HDPE, tạo ra độ kín khít tuyệt đối và chống rò rỉ nước.
- Hệ thống bulong, đai ốc: Giúp siết chặt đầu côn ngoàm vào thân ống. Thường làm từ thép mạ kẽm hoặc Inox 304 để chống ăn mòn.
Thông Số Kỹ Thuật Tiêu Chuẩn Khớp Nối Mềm BF Gang Cầu
Để chọn mua đúng mối nối BF cho công trình, bạn cần nắm rõ các thông số sau:
- Kích thước (Size): DN50, DN65, DN80, DN100, DN150, DN200... lên đến DN1000.
- Vật liệu thân: Gang cầu FCD450.
- Vật liệu gioăng: Cao su EPDM (dùng cho nước sinh hoạt), NBR (dùng cho môi trường lẫn dầu).
- Áp lực làm việc (PN): 10 Kgf/cm² (PN10), 16 Kgf/cm² (PN16).
- Nhiệt độ hoạt động: 0°C đến 80°C.
- Tiêu chuẩn bích: BS, JIS, DIN.
- Môi trường ứng dụng: Nước sạch, nước thải, nước mặn nhẹ.
>>> XEM THÊM: Khớp Nối Mềm BE - Mối Nối Mềm Gang
Tại Sao Nên Sử Dụng Khớp Nối BF Cho Dự Án?
Phụ kiện này đang dần thay thế các phương pháp kết nối truyền thống nhờ mang lại lợi ích kép cho nhà thầu:
- Tương thích đa dạng: Có thể liên kết van với nhiều loại ống có đường kính ngoài (OD) chênh lệch nhau đôi chút nhờ độ co giãn của gioăng ngàm nón (Ví dụ: lắp vừa cả ống HDPE và uPVC cùng thông số danh định).
- Thi công siêu tốc: Không cần máy hàn nhiệt (đối với HDPE) hay keo dán chờ khô (đối với uPVC). Chỉ cần đưa ống vào đầu ngoàm và siết bulong là hoàn thành, tiết kiệm nhân công.
- Dễ bảo trì van: Đầu côn ngoàm cho phép đường ống xê dịch đôi chút (chức năng nối mềm), giúp việc tạo khoảng trống để tháo lắp, bảo dưỡng hoặc thay thế van cổng, van bướm dễ dàng hơn rất nhiều so với dùng nối cứng.
>>> XEM THÊM: Khớp Nối Mềm EE - Coupling Mềm EE
Bảng Giá Khớp Nối Mềm BF Gang Cầu
- (Lưu ý: Bảng giá dưới đây là mức tham khảo cho dòng gang cầu sơn Epoxy, gioăng EPDM, áp lực PN16. Giá thực tế thay đổi theo thương hiệu như Hada, T-Blue, Shin Yi... và chiết khấu khối lượng).
| DN | ĐVT | Dài ống | Đơn giá |
|---|---|---|---|
| Khớp Nối Mềm BF DN50/63 | Bộ | 63 | 728.000 |
| Khớp Nối Mềm BF DN65/75 | Bộ | 75 | 798.000 |
| Khớp Nối Mềm BF DN80/90 | Bộ | 90 | 1.048.000 |
| Khớp Nối Mềm BF DN100/110 | Bộ | 110 | 1.388.000 |
| Khớp Nối Mềm BF DN125/125 | Bộ | 125 | 1.638.000 |
| Khớp Nối Mềm BF DN125/140 | Bộ | 140 | 1.798.000 |
| Khớp Nối Mềm BF DN150/160 | Bộ | 160 | 1.998.000 |
| Khớp Nối Mềm BF DN150/180 | Bộ | 180 | 2.398.000 |
| Khớp Nối Mềm BF DN200/200 | Bộ | 200 | 2.708.000 |
| Khớp Nối Mềm BF DN200/225 | Bộ | 225 | 2.808.000 |
| Khớp Nối Mềm BF DN250/250 | Bộ | 250 | 3.468.000 |
| Khớp Nối Mềm BF DN250/280 | Bộ | 280 | 4.588.000 |
| Khớp Nối Mềm BF DN300/315 | Bộ | 315 | 5.578.000 |
| Khớp Nối Mềm BF DN350/355 | Bộ | 355 | 7.628.000 |
| Khớp Nối Mềm BF DN400/400 | Bộ | 400 | 9.638.000 |
| Khớp Nối Mềm BF DN450/450 | Bộ | 450 | 11.168.000 |
| Khớp Nối Mềm BF DN500/500 | Bộ | 500 | 14.888.000 |
| Khớp Nối Mềm BF DN500/560 | Bộ | 560 | 18.668.000 |
| Khớp Nối Mềm BF DN600/630 | Bộ | 630 | 20.108.000 |

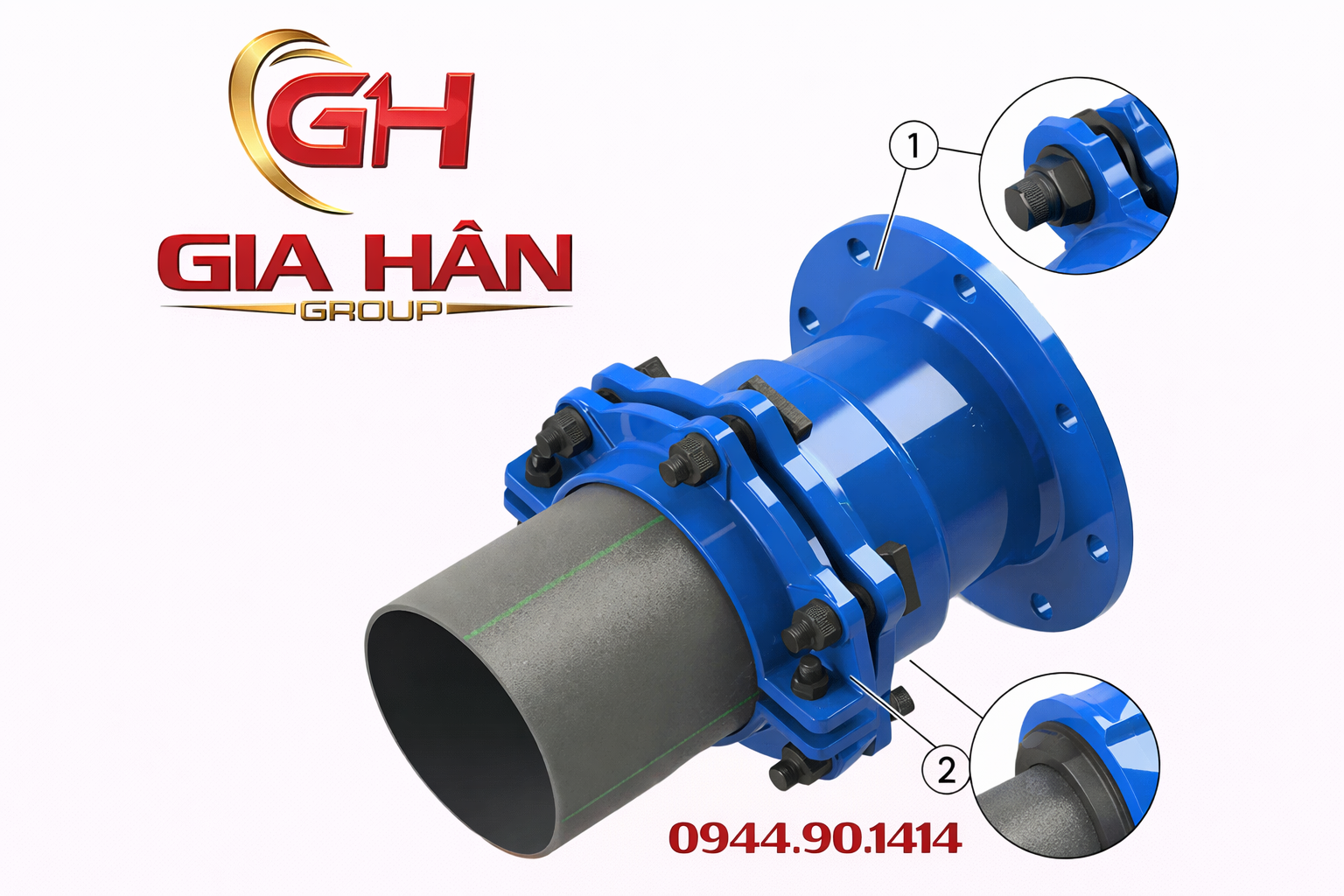

Ứng Dụng Thực Tế Của Khớp Nối Mềm Gang BF
Khớp nối mềm gang BF thường được lắp tại các vị trí nối giữa đường ống và thiết bị, nơi dễ phát sinh rung động, sai lệch lắp đặt và biến động áp lực. Thiết bị này không chỉ giúp kết nối đường ống mà còn bảo vệ toàn hệ thống vận hành ổn định và bền hơn.
1. Lắp giữa đường ống và van công nghiệp
- Khớp nối mềm BF thường được lắp trước hoặc sau các loại van như van bướm, van cổng, van một chiều, đồng hồ nước. Vị trí này thường chịu áp lực lớn khi dòng chảy thay đổi. Việc lắp BF giúp giảm lực tác động lên mặt bích, hạn chế cong bích, rò rỉ và tăng tuổi thọ cho van.
2. Lắp tại đầu hút và đầu ra máy bơm
- Máy bơm là vị trí phát sinh rung động và sốc áp lớn trong hệ thống. Khớp nối mềm gang BF được lắp trước hoặc sau máy bơm để hấp thụ rung động, giảm chấn cho đường ống, hạn chế lỏng bulong, nứt mặt bích và giảm nguy cơ hư hỏng thiết bị trong quá trình vận hành.
Mua Khớp Nối Mềm BF Gang Cầu Ở Đâu Chính Hãng?
- Để mua Khớp Nối Mềm BF Gang Cầu chính hãng, bạn có thể tìm đến các nhà phân phối và đại lý ủy quyền của T-Blue và Shinyi. Đây là cách tốt nhất để đảm bảo bạn mua được sản phẩm chất lượng cao, có đầy đủ giấy tờ chứng nhận (CO-CQ) và chính sách bảo hành rõ ràng.
Cách Kiểm Tra Sản Phẩm Chính Hãng
- Logo và thông tin: Sản phẩm phải có logo "T-Blue và Shinyi" được in rõ ràng, sắc nét trên thân phụ kiện.
- Giấy tờ: Yêu cầu các giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà cung cấp.
- Thông số kỹ thuật: Các thông số về đường kính, áp lực, và độ dày phải được in đầy đủ và đúng chuẩn.
Gia Hân Group: Là đại lý cấp 1 của T-Blue và Shinyi tại khu vực phía Nam.
- Hotline: 0944.90.1414, 0944.90.1616
- Email: ghgroup.vn@gmail.com
- Địa chỉ: 182/44/13, Hồ Văn Long, KP1, Phường Bình Hưng Hòa B, Quận Bình Tân
- Địa chỉ kho hàng: 265, Đường số 1, Phường Bình Hưng Hòa B, Quận Bình Tân
FAQs – Câu Hỏi Thường Gặp Về Khớp Nối Mềm BF Gang Cầu
1. Khớp nối BF và khớp nối FF khác nhau như thế nào?
- Khớp nối BF có 1 đầu mặt bích và 1 đầu côn ngàm, thường dùng để nối van với ống trơn.
- Khớp nối FF có 2 đầu côn ngàm, dùng để nối thẳng 2 đầu ống trơn với nhau mà không cần mặt bích.
2. Đầu côn ngàm của khớp nối BF có bị tuột khi áp lực nước tăng cao không?
- Không. Khớp nối BF sử dụng gioăng cao su côn kết hợp với bulong siết ngàm, giúp ôm chặt thân ống. Khi áp lực nước tăng trong mức thiết kế PN10/PN16, mối nối vẫn kín và ổn định.
3. Khớp nối BF có dùng để nối van với ống thép mạ kẽm được không?
- Có. Khớp nối BF có thể sử dụng cho ống thép mạ kẽm, ống gang, ống uPVC và ống HDPE. Tuy nhiên, bề mặt ống tại vị trí lắp gioăng cần nhẵn, sạch, không có gờ sắc để tránh làm hỏng gioăng cao su.
4. Lắp đặt khớp nối BF có cần hàn không?
- Không. Khớp nối BF là dạng kết nối cơ học bằng bulong, không cần hàn, không cần dán keo. Giải pháp này giúp thi công nhanh, an toàn và phù hợp với khu vực chật hẹp hoặc nơi hạn chế tia lửa.
