Nắp Hộp Van Gang – Hộp Bảo Vệ Van Chôn Ngầm


Nắp hộp van là phụ kiện được lắp tại mặt đất, phía trên vị trí van chôn ngầm, có chức năng che chắn, đánh dấu vị trí và tạo điểm tiếp cận để vận hành van khi cần đóng mở, kiểm tra hoặc bảo trì. Sản phẩm thường làm bằng gang, sử dụng cùng van cổng ty chìm nắp chụp trong mạng lưới cấp nước, phòng cháy chữa cháy và hạ tầng kỹ thuật.


Còn hàng

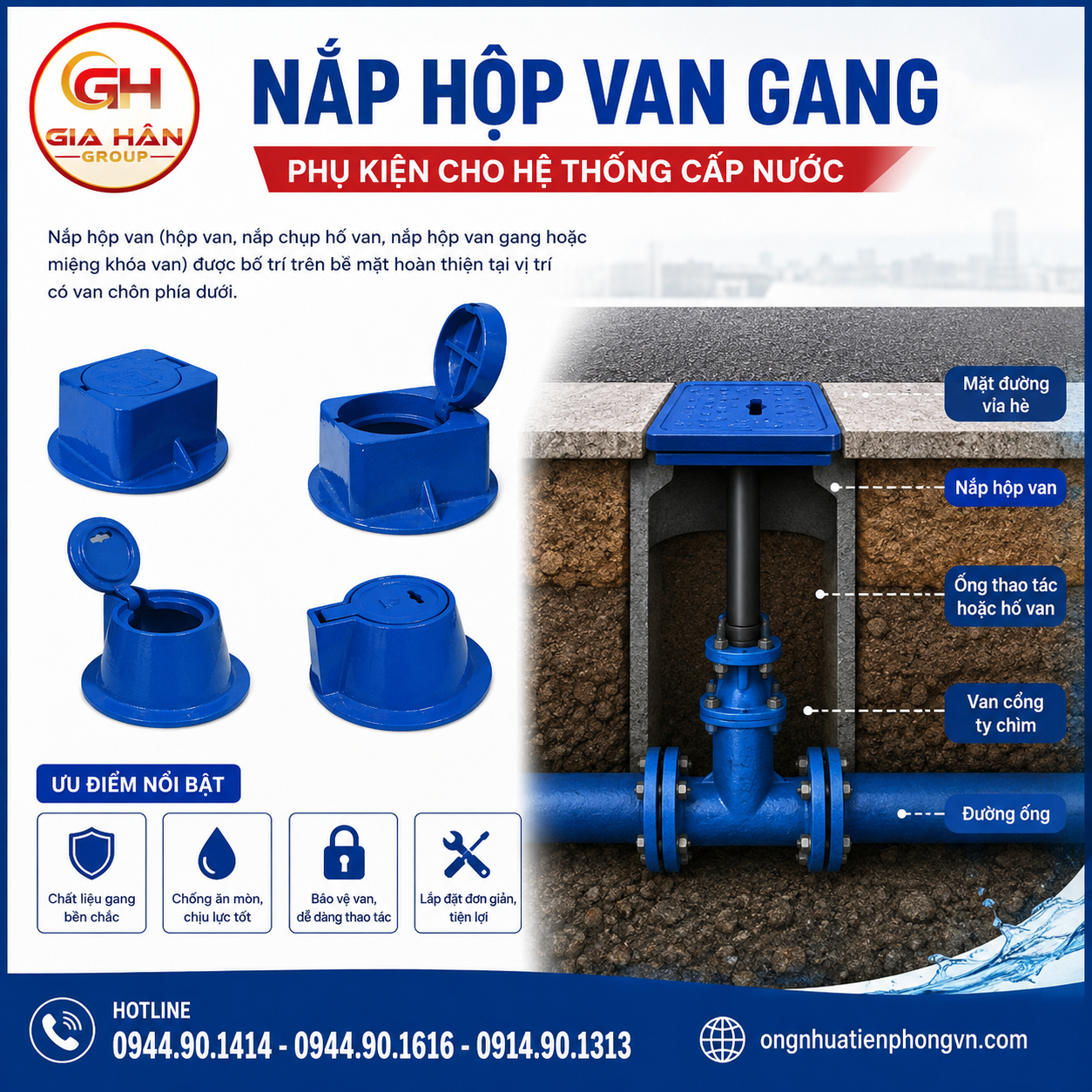

Nắp Hộp Van Là Gì?

  • Nắp hộp van, còn được gọi là hộp van, nắp chụp hố van, nắp hộp van gang hoặc miệng khóa van, được bố trí trên bề mặt hoàn thiện tại vị trí có van chôn phía dưới.

Cấu hình sử dụng có thể hình dung:

  • Mặt đường/vỉa hè → nắp hộp van → ống thao tác hoặc hố van → van cổng ty chìm → đường ống

Nắp hộp van giúp người vận hành xác định đúng vị trí van mà không phải đào mở toàn bộ khu vực phía trên.

  • Sản phẩm đặc biệt liên quan đến van cổng gang, trong đó dòng van cổng ty chìm nắp chụp thường được lựa chọn cho các vị trí lắp âm hoặc chôn ngầm.

Nắp Hộp Van Là Gì

Nắp Hộp Van Dùng Để Làm Gì?

Nắp hộp van có các chức năng chính:

  • Đánh dấu vị trí van nằm dưới mặt đất.
  • Che chắn đầu tiếp cận vận hành van.
  • Hạn chế đất, cát, rác và dị vật rơi trực tiếp xuống vị trí thao tác.
  • Tạo điểm mở để sử dụng dụng cụ đóng hoặc mở van.
  • Thuận tiện cho kiểm tra, vận hành và bảo trì mạng lưới.
  • Bảo vệ khu vực van tại vỉa hè, khu dân cư và công trình hạ tầng.

Nắp Hộp Van Và Nắp Chụp Van Có Giống Nhau Không?

  • Không. Đây là hai bộ phận khác nhau.
Bộ phận Vị trí Chức năng
Nắp hộp van Trên mặt đất hoặc mặt hố van Che chắn, đánh dấu và tạo điểm tiếp cận
Nắp chụp van Trên cơ cấu ty của van Điểm tiếp nhận dụng cụ để đóng/mở van
Van cổng ty chìm Nằm trên đường ống Đóng hoặc mở dòng nước
  • Vì vậy, khi đặt hàng cần phân biệt rõ “nắp hộp van” với “van cổng ty chìm nắp chụp”.

Nắp chụp trên van là bộ phận tiếp nhận dụng cụ vận hành, trong khi nắp hộp van nằm phía trên mặt đất để bảo vệ và tạo đường tiếp cận đến cơ cấu này.

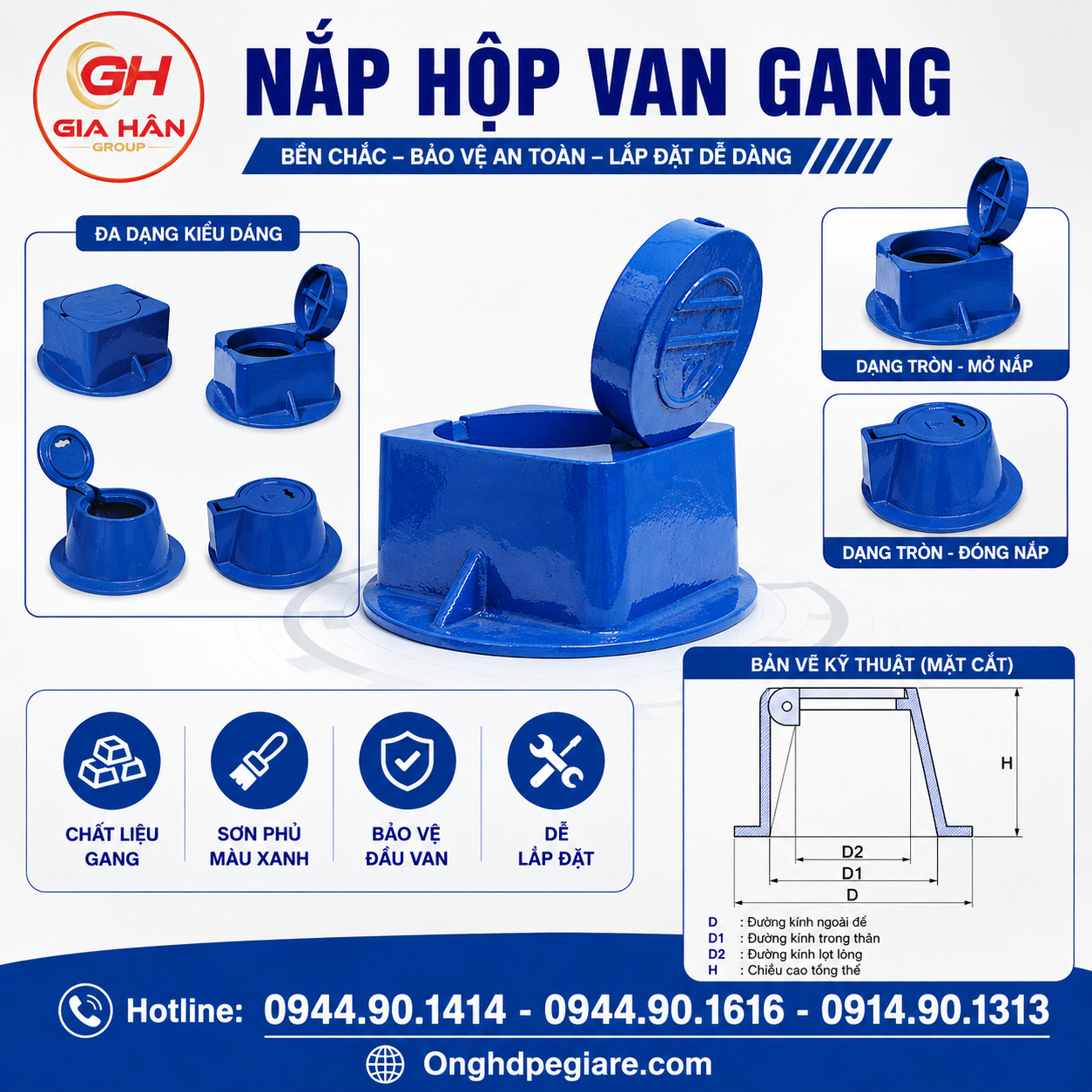

Cấu Tạo Nắp Hộp Van

  • Nắp đậy → khung hoặc thân hộp → khoang tiếp cận van

Nắp đậy

  • Là phần phía trên, thường được đúc bằng gang và có thể có ký hiệu nhận biết vị trí van.

Thân hoặc khung hộp

  • Giữ nắp ổn định tại vị trí lắp đặt và tạo khoảng không để tiếp cận cơ cấu vận hành phía dưới.

Bề mặt bảo vệ

  • Sản phẩm gang có thể được phủ lớp sơn bảo vệ nhằm hạn chế tác động của môi trường và ăn mòn.
  • Một số dòng nắp hộp van Shinyi trên thị trường sử dụng gang, có dạng tròn hoặc vuông khả năng chịu tải khoảng 12,5 tấn đối với một số mẫu.

Nắp Hộp Van Có Những Loại Nào?

Hai dạng thường gặp là:

Nắp Hộp Van Tròn

  • Thiết kế miệng và nắp dạng tròn, thường được sử dụng tại các vị trí cần tạo điểm tiếp cận nhỏ gọn trên bề mặt.
  • Một số sản phẩm Shinyi sử dụng mã RVBC cho dạng hộp van tròn.

Nắp Hộp Van Vuông

  • Có phần nắp hoặc khung dạng vuông, thuận tiện bố trí theo kết cấu mặt nền, vỉa hè hoặc hố kỹ thuật.
  • Sản phẩm Shinyi sử dụng mã RVBS cho dạng hộp van vuông.
  • Việc chọn tròn hay vuông nên căn cứ vào bản vẽ, kích thước hố, kết cấu nền và yêu cầu chịu tải tại vị trí lắp đặt.

Thông Số Nắp Hộp Van

Thông số Giá trị tham khảo
Tên sản phẩm Nắp hộp van
Tên gọi khác Hộp van, miệng khóa van, nắp chụp hố van
Vật liệu phổ biến Gang
Kiểu dáng Tròn / vuông
Vị trí lắp Trên mặt đất, phía trên van chôn ngầm
Van sử dụng cùng Van cổng ty chìm nắp chụp
Chức năng Bảo vệ, đánh dấu, tạo điểm vận hành
Môi trường sử dụng Cấp nước, hạ tầng, PCCC
Bề mặt Sơn bảo vệ tùy nhà sản xuất
Tải trọng Chọn theo vị trí và yêu cầu công trình

Bảng Giá Nắp Hộp Van

  • Do giá phụ thuộc vào kiểu tròn/vuông, vật liệu, kích thước, tải trọng, thương hiệu và số lượng
Loại sản phẩm Vật liệu Đơn vị Giá
Nắp hộp van tròn Gang Cái Liên hệ
Nắp hộp van vuông Gang Cái Liên hệ
Nắp hộp van chịu tải Gang Cái Liên hệ
Hộp van kèm nắp Theo yêu cầu Bộ Liên hệ

Khi yêu cầu báo giá nên cung cấp:

  • kiểu nắp → kích thước → vật liệu → tải trọng → thương hiệu → số lượng

Ví dụ:

  • Nắp hộp van gang tròn – dùng cho van cổng ty chìm nắp chụp – số lượng 10 cái.

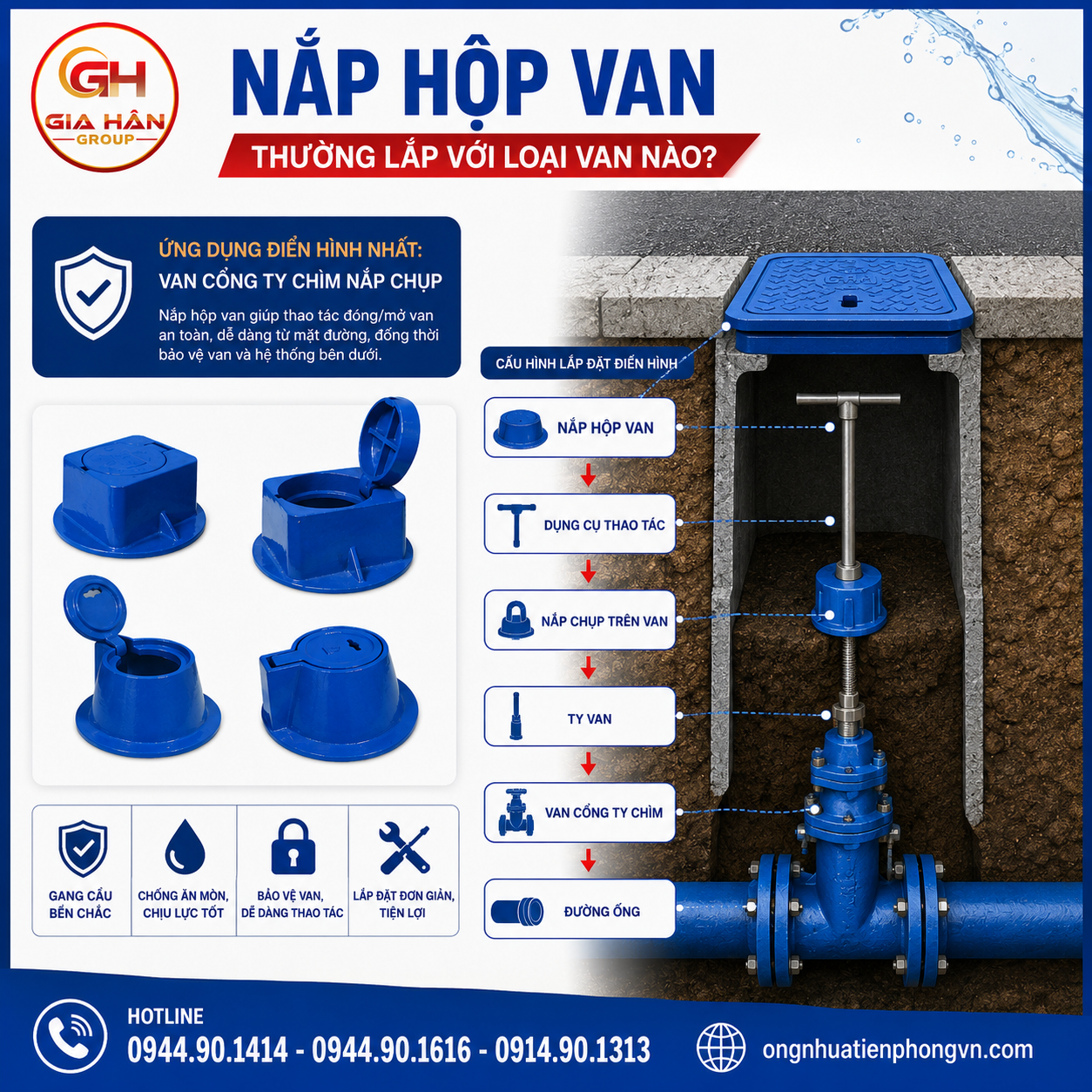

Nắp Hộp Van Thường Lắp Với Loại Van Nào?

  • Ứng dụng điển hình nhất là van cổng ty chìm nắp chụp.

Cấu hình có thể bố trí:

Nắp hộp van
↓
Dụng cụ thao tác
↓
Nắp chụp trên van
↓
Ty van
↓
Van cổng ty chìm
↓
Đường ống

  • Dòng van cổng gang ty chìm nắp chụp phù hợp với các vị trí có không gian phía trên hạn chế và những tuyến cần vận hành từ mặt đất.

Ứng Dụng Của Nắp Hộp Van

Nắp hộp van thường xuất hiện trong:

  • Mạng lưới cấp nước đô thị.
  • Hệ thống cấp nước khu dân cư.
  • Khu công nghiệp và nhà máy.
  • Tuyến đường ống chôn ngầm.
  • Hệ thống phòng cháy chữa cháy.
  • Vỉa hè và công trình hạ tầng kỹ thuật.
  • Khu vực có van khóa cần thao tác định kỳ.

Cách Chọn Nắp Hộp Van

Khi chọn sản phẩm, nên kiểm tra đồng thời các yếu tố sau:

1. Kiểu Van Phía Dưới

  • Xác định van sử dụng là van cổng ty chìm nắp chụp hay một dạng thiết bị khác.
  • Không nên chọn hộp van chỉ dựa vào DN của đường ống.

2. Kích Thước Nắp Và Hộp

  • Kích thước phải đảm bảo đủ không gian đưa dụng cụ xuống thao tác van.

Cần đối chiếu:

  • kích thước miệng hộp → chiều sâu → vị trí đầu van → dụng cụ vận hành

3. Khả Năng Chịu Tải

Đây là yếu tố rất quan trọng.

Nắp lắp tại:

  • Khu vực cảnh quan.
  • Vỉa hè.
  • Sân nội bộ.
  • Lòng đường.
  • Khu vực có xe tải.

sẽ có yêu cầu tải trọng khác nhau.

Không nên sử dụng một loại nắp cho mọi vị trí mà chưa kiểm tra yêu cầu thiết kế.

4. Vật Liệu

  • Gang thường được lựa chọn do có độ cứng và khả năng chịu tác động cơ học phù hợp với các công trình hạ tầng.
  • Vật liệu cụ thể phải theo hồ sơ thiết kế hoặc yêu cầu của dự án.

5. Cao Độ Hoàn Thiện

  • Khi thi công cần bố trí nắp hộp van phù hợp với cao độ mặt đường hoặc mặt vỉa hè.
  • Nắp đặt quá thấp có thể tạo vị trí đọng đất, nước; đặt nhô quá cao có thể gây cản trở giao thông và ảnh hưởng an toàn sử dụng.

Phân Biệt Nắp Hộp Van Với Hố Van

Nắp hộp van và hố van cũng không phải một sản phẩm.

  • Nắp hộp van: tạo điểm tiếp cận nhỏ từ trên mặt đất.
  • Hố van: là không gian kỹ thuật lớn hơn, cho phép nhân viên tiếp cận van hoặc toàn bộ cụm thiết bị để kiểm tra và bảo trì.

Với những cụm van lớn, nhiều phụ kiện hoặc cần thao tác trực tiếp tại thiết bị, thiết kế có thể sử dụng hố van thay cho hộp thao tác nhỏ.

Nắp Hộp Van Trong Hệ Thống Phụ Kiện Gang

Nắp hộp van nên được đặt trong cụm nội dung về van và phụ kiện gang, thay vì xây dựng như một chủ đề độc lập không có quan hệ với hệ thống đường ống.

Người đang tìm nắp hộp van thường cũng cần xác định loại van cổng gang bên dưới.

Khi cần xem thêm các phụ kiện cơ khí để nối, chuyển tiếp hoặc hoàn thiện tuyến ống, có thể tham khảo phụ kiện gang nối ống.

Xem thêm van cổng, van bướm, van một chiều và phụ kiện liên quan  van gang và phụ kiện ngành nước.


Câu Hỏi Thường Gặp

Nắp hộp van có phải là van không?

Không. Nắp hộp van là phụ kiện bảo vệ và tạo điểm tiếp cận đến van chôn bên dưới. Van mới là thiết bị thực hiện chức năng đóng hoặc mở dòng nước.

Nắp hộp van có phải nắp chụp van không?

Không. Nắp hộp van nằm tại mặt đất, còn nắp chụp van nằm trực tiếp trên cơ cấu vận hành của van cổng ty chìm.

Nắp hộp van có loại tròn và vuông không?

Có. Trên thị trường có cả hộp van tròn và hộp van vuông, lựa chọn theo thiết kế và vị trí thi công.

Khi mua nắp hộp van cần cung cấp thông tin gì?

Nên cung cấp tối thiểu:

kiểu tròn/vuông + kích thước + tải trọng + vật liệu + loại van sử dụng + số lượng.


Tác Giả & Biên Soạn

  • Tác giả: Dương Đình Bình
  • Đơn vị biên soạn: Công Ty TNHH Gia Hân Group
  • Lĩnh vực chuyên môn: Ống nhựa, phụ kiện đường ống, van công nghiệp và vật tư ngành cấp thoát nước.
  • Nội dung phụ trách: Tổng hợp thông tin kỹ thuật, công dụng, cách lựa chọn và ứng dụng thực tế của nắp hộp van trong hệ thống cấp nước và hạ tầng kỹ thuật.
  • Ngày kiểm tra nội dung: 22/08/2026
