Côn Gang BB Hai Đầu Bích

Côn Gang BB Hai Đầu Bích

480.000đ
CONGBB

Côn gang BB (Double Flanged Reducer) là phụ kiện đường ống chế tạo từ gang cầu (GGG50) hoặc gang xám, thiết kế hai đầu kết nối bằng mặt bích (BB: Bích - Bích) theo tiêu chuẩn ISO 7005-2 / BS 4504. Thiết bị có nhiệm vụ giảm hoặc tăng kích thước danh nghĩa (DN) giữa hai đoạn ống chịu áp lực PN10/PN16 trong hệ thống cấp thoát nước, trạm bơm và PCCC. Côn BB được phủ sơn Epoxy tĩnh điện chống ăn mòn (dày ≥ 250 µm), đảm bảo độ kín khít tuyệt đối và khả năng chịu tải cơ học cao.

Còn hàng
1

1. Cấu Tạo & Cơ Chế Hoạt Động Của Côn Gang BB

Côn gang BB đóng vai trò chuyển tiếp kích thước đường ống, điều chỉnh lưu lượng và áp suất dòng chảy. Tên gọi BB (Flange – Flange) thể hiện hai cửa kết nối dạng mặt bích đúc liền khối với thân côn:

  • Thân côn: Đúc từ gang cầu EN-GJS-500-7 (GGG50), có độ bền kéo cao và khả năng chịu áp lực vượt trội so với gang xám thông thường. Bề mặt trong và ngoài phủ sơn Epoxy màu xanh hoặc đen dày tối thiểu 250 µm, an toàn cho nguồn nước sạch.

  • Hai đầu mặt bích: Gia công lỗ bu lông theo các tiêu chuẩn bích thông dụng (BS4504, ISO 7005-2, DIN 2501, JIS 10K). Khi kết nối với đường ống hoặc phụ kiện khác, kỹ sư chỉ cần đặt gioăng cao su đệm (EPDM/NBR) ở giữa và siết đều đai ốc.

  • Dạng thiết kế:

    • Côn đồng tâm (Concentric): Trục tâm hai đầu trùng nhau, thường dùng cho các tuyến ống thẳng đứng hoặc đường ống dẫn nằm ngang có dòng chảy ổn định.

    • Côn lệch tâm (Eccentric): Đáy hoặc đỉnh ống phẳng, chuyên dùng cho họng hút máy bơm để triệt tiêu hiện tượng tích tụ bọt khí (air pockets) gây xâm thực cánh bơm.

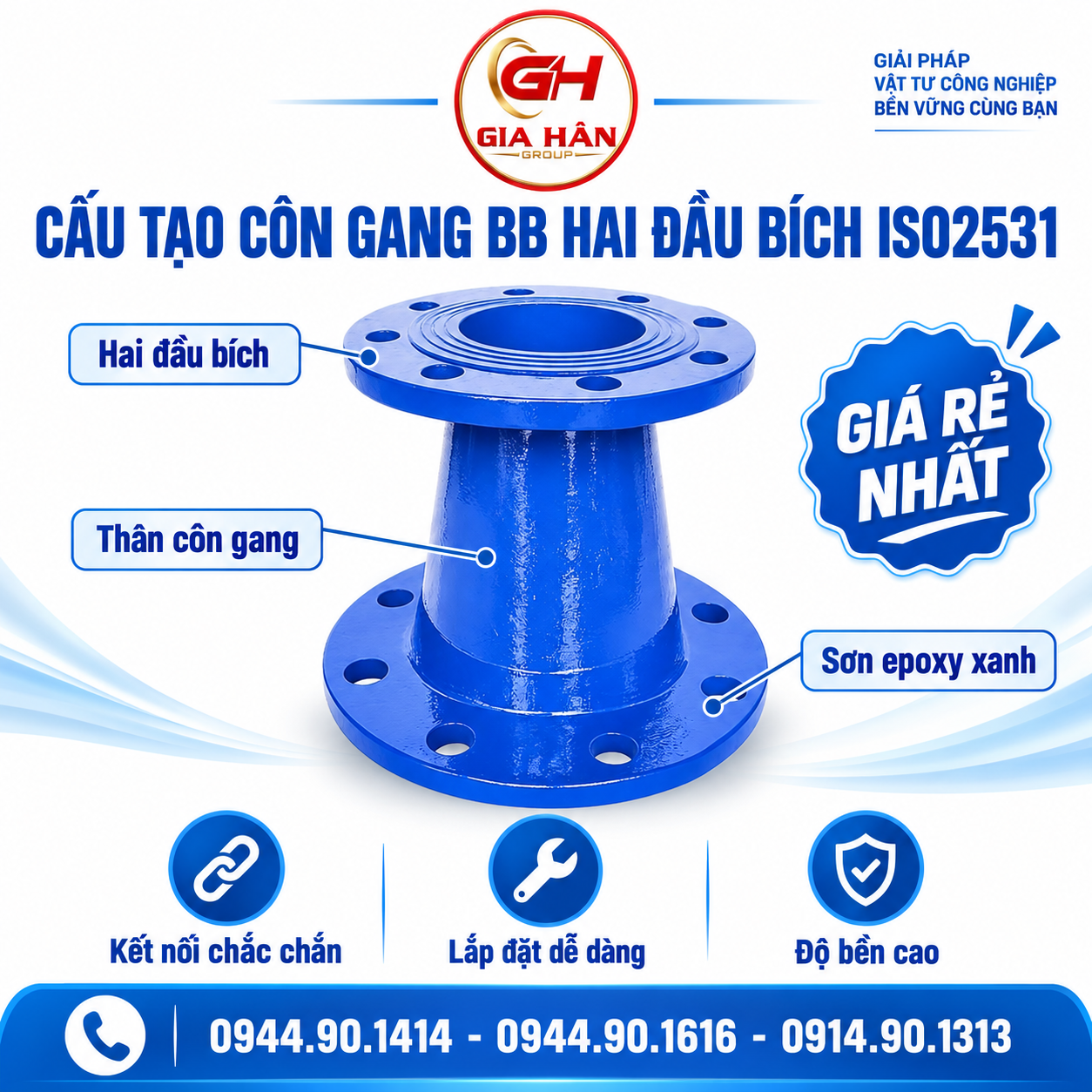

Bản vẽ cấu tạo và mặt cắt côn gang BB hai đầu bích tiêu chuẩn ISO 2531

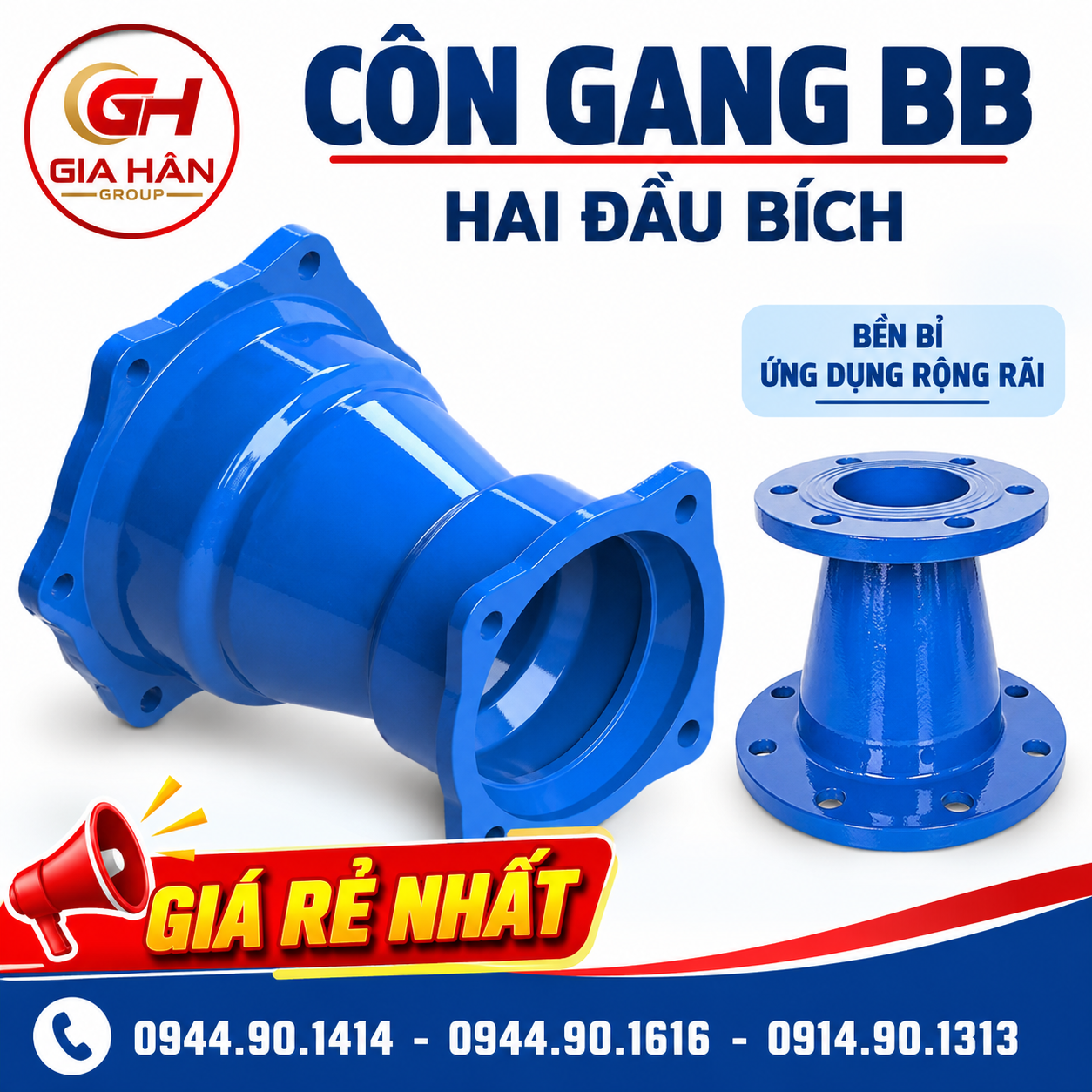

Côn gang BB đúc liền khối từ gang cầu GGG50, phủ Epoxy hai mặt chống ăn mòn

2. Thông Số Kỹ Thuật Chuẩn Côn Thu Gang BB

  • Tiêu chuẩn kỹ thuật sản xuất: ISO 2531:2009, BS EN 545.

  • Tiêu chuẩn kết nối mặt bích: ISO 7005-2 (tương thích BS 4504, DIN 2501, JIS 10K).

  • Áp lực làm việc định mức: PN10 – PN16 (tùy chọn PN25 cho công trình đặc biệt).

  • Nhiệt độ môi chất vận hành: 0°C đến 80°C.

  • Môi trường ứng dụng: Nước sinh hoạt, nước thô, nước thải qua xử lý, hệ thống cấp nước làm mát nhà xưởng.

3. Bảng Quy Cách & Báo Giá Côn Gang BB Tham Khảo (Cập Nhật 2026)

Lưu ý: Mức giá dưới đây mang tính chất tham khảo cho dòng côn gang cầu BB phủ Epoxy chuẩn PN10/PN16. Đơn giá thực tế có thể dao động tùy theo số lượng đặt hàng, tiêu chuẩn bích và biến động thị trường phôi thép/gang.

Quy cách kích thước (DN lớn x DN nhỏ) Chiều dài tiêu chuẩn L (mm) Áp lực (Bar) Trọng lượng ước tính (kg) Đơn giá tham khảo (VNĐ)
DN80 x DN50 200 PN10/16 9.5 – 11.0 480.000 – 620.000
DN100 x DN65 200 PN10/16 12.0 – 14.5 650.000 – 820.000
DN100 x DN80 200 PN10/16 13.5 – 15.5 720.000 – 900.000
DN150 x DN100 300 PN10/16 21.0 – 25.0 1.150.000 – 1.480.000
DN200 x DN100 300 PN10/16 32.0 – 38.0 1.750.000 – 2.150.000
DN200 x DN150 300 PN10/16 35.0 – 42.0 1.950.000 – 2.400.000
DN250 x DN200 300 PN10/16 48.0 – 58.0 2.800.000 – 3.450.000
DN300 x DN200 300 PN10/16 62.0 – 75.0 3.900.000 – 4.800.000
DN300 x DN250 300 PN10/16 68.0 – 82.0 4.300.000 – 5.300.000

Đối với các dự án cần dải kích cỡ lớn hơn như DN400, DN500 hay DN600, mặt bích thường được gia công đặt trước theo bản vẽ hệ thống của nhà thầu.

4. Giải Pháp Kết Nối Toàn Diện Trong Tuyến Tuyến Ống Gang & HDPE

Trong thiết kế trạm cấp nước và mạng lưới truyền dẫn, côn thu BB hiếm khi hoạt động độc lập mà nằm trong cụm tổ hợp thiết bị gồm cụm van gang cầu và các loại phụ kiện gang nối ống chuyên dụng:

  1. Chuyển hướng dòng chảy: Tại các điểm đổi hướng tuyến ống sau khi thu hẹp đường kính, hệ thống thường sử dụng thêm cút gang FF 45 độ hoặc cút bích để giảm thiểu tổn thất áp lực thủy lực và tránh xung áp đột ngột.

  2. Triệt tiêu rung chấn và sai lệch lắp đặt: Tại các đầu họng hút xả của máy bơm hoặc điểm tiếp giáp cụm van chặn, kỹ sư nên bố trí khớp nối mềm BE để chuyển đổi từ mặt bích của côn sang đầu ngàm trơn.

  3. Liên kết tuyến ống dài: Nếu cần nối tiếp đoạn ống gang ngàm cơ học hoặc bù giãn nở nhiệt trong hố ga, việc kết hợp cùng khớp nối mềm EE giúp tăng tính linh hoạt và tạo thuận lợi cho công tác bảo trì, tháo lắp định kỳ.

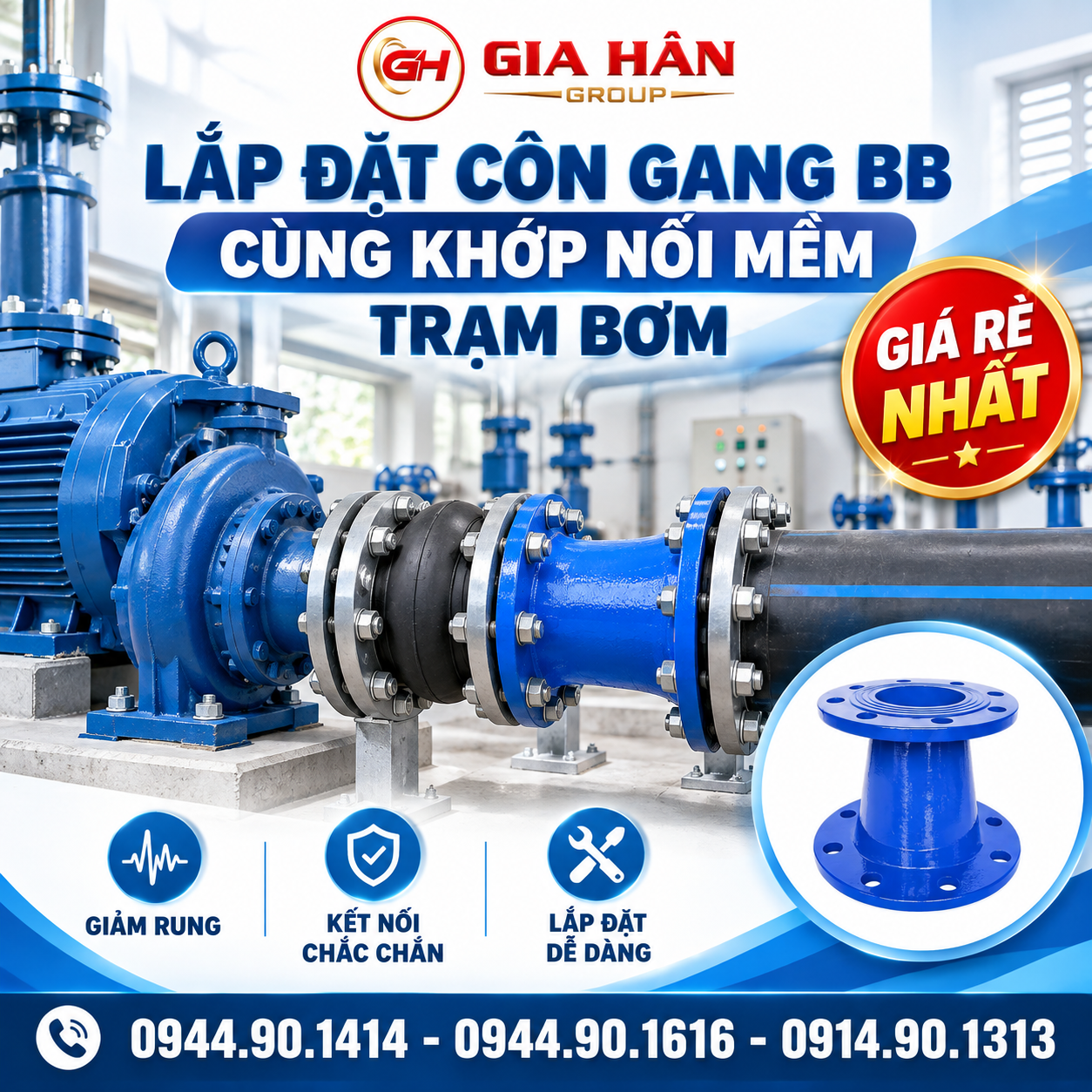

Ứng dụng côn gang BB hai đầu bích kết nối cùng khớp nối mềm và van công nghiệp

Cụm côn thu BB kết hợp khớp nối mềm giảm chấn tại trạm bơm cấp nước sinh hoạt

5. Kinh Nghiệm Kiểm Định Chất Lượng Côn Gang BB Tại Công Trường

Để đảm bảo thiết bị vận hành bền bỉ và không rò rỉ dưới áp lực thử thủy tĩnh 1.5 lần PN:

  • Kiểm tra ngoại quan lớp sơn Epoxy: Bề mặt sơn phải đồng đều, không rỗ khí, không có vết nứt hay phồng rộp. Các góc cạnh tiếp giáp mặt bích phải được phủ kín để tránh han gỉ khi chôn ngầm.

  • Đo độ đồng trục và khoảng cách tâm lỗ bích (PCD): Đảm bảo lỗ bu lông khoan đúng chuẩn (ISO 7005-2 / BS 4504). Nếu độ lệch vượt ngưỡng cho phép, quá trình siết bu lông sẽ làm vặn gioăng cao su, gây rò rỉ nước.

  • Kiểm tra độ dày thành ống: Trọng lượng sản phẩm thực tế cần đạt tối thiểu 90% so với bảng quy cách đúc của nhà máy; tránh các sản phẩm đúc non, thân mỏng dễ bị nứt vỡ khi xảy ra hiện tượng búa nước (water hammer).

  • Hồ sơ chứng chỉ: Luôn yêu cầu kèm theo chứng chỉ xuất xưởng (CQ) và chứng nhận vật liệu (CO) từ nhà sản xuất uy tín.

6. Mua Côn Gang BB Hai Đầu Bích Ở Đâu Uy Tín, Giá Tốt Cho Dự Án?

Việc lựa chọn đơn vị cung ứng phụ kiện gang đóng vai trò quyết định đến độ an toàn áp lực và tiến độ nghiệm thu công trình. Một nhà cung cấp uy tín cần đáp ứng đầy đủ năng lực hồ sơ kỹ thuật, trữ lượng hàng sẵn kho và chính sách vận chuyển linh hoạt.

Khi đặt mua côn gang BB, nhà thầu và đơn vị thi công cần ưu tiên các tiêu chí:

  • Đầy đủ chứng chỉ chất lượng (CO/CQ): Sản phẩm đúc phải có chứng nhận xuất xưởng, kết quả kiểm định áp lực thủy tĩnh đạt chuẩn ISO 2531:2009 và lớp sơn phủ an toàn cho nguồn nước sạch.

  • Trữ lượng sẵn kho phong phú: Đáp ứng ngay các kích cỡ thông dụng từ DN50 đến DN300, cùng khả năng gia công hoặc đặt hàng nhanh các dải kích thước lớn (DN350 – DN600).

  • Chính sách chiết khấu dự án: Mức giá cạnh tranh trực tiếp từ tổng kho, có cơ chế chiết khấu theo khối lượng đơn hàng và hỗ trợ công nợ linh hoạt cho nhà thầu.

  • Giao hàng tận chân công trình: Hỗ trợ điều vận nhanh chóng đến các khu vực TP. Hồ Chí Minh, các tỉnh Đông Nam Bộ, Tây Nam Bộ và Tây Nguyên.

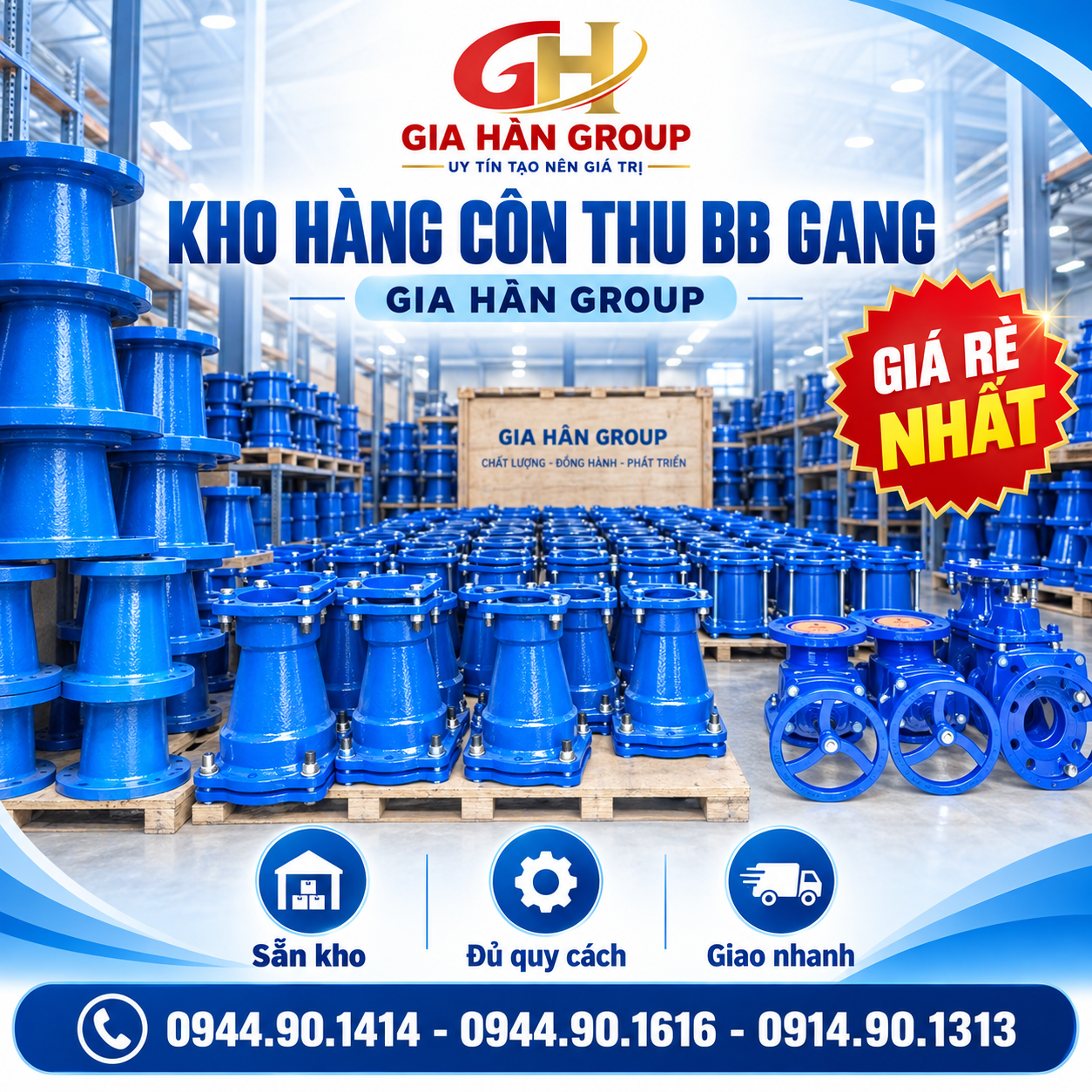

Tổng kho phụ kiện côn gang BB hai đầu bích sẵn hàng giao công trình

Côn gang BB các dải kích cỡ từ DN50 đến DN300 luôn sẵn hàng tại kho để phục vụ dự án

Tác giả và biên soạn: Công Ty TNHH Gia Hân Group

  • Gia Hân Group là đơn vị cung cấp vật tư ngành cấp thoát nước, phụ kiện gang và phụ kiện đường ống. Nội dung về côn gang BB hai đầu bích được biên soạn nhằm giúp khách hàng tìm hiểu quy cách, lựa chọn kích thước chuyển bậc, cấp áp lực và kiểu kết nối phù hợp với hệ thống.

Tư vấn kỹ thuật và báo giá: 0944.90.1414 – 0944.90.1616 – 0914.90.1313.
