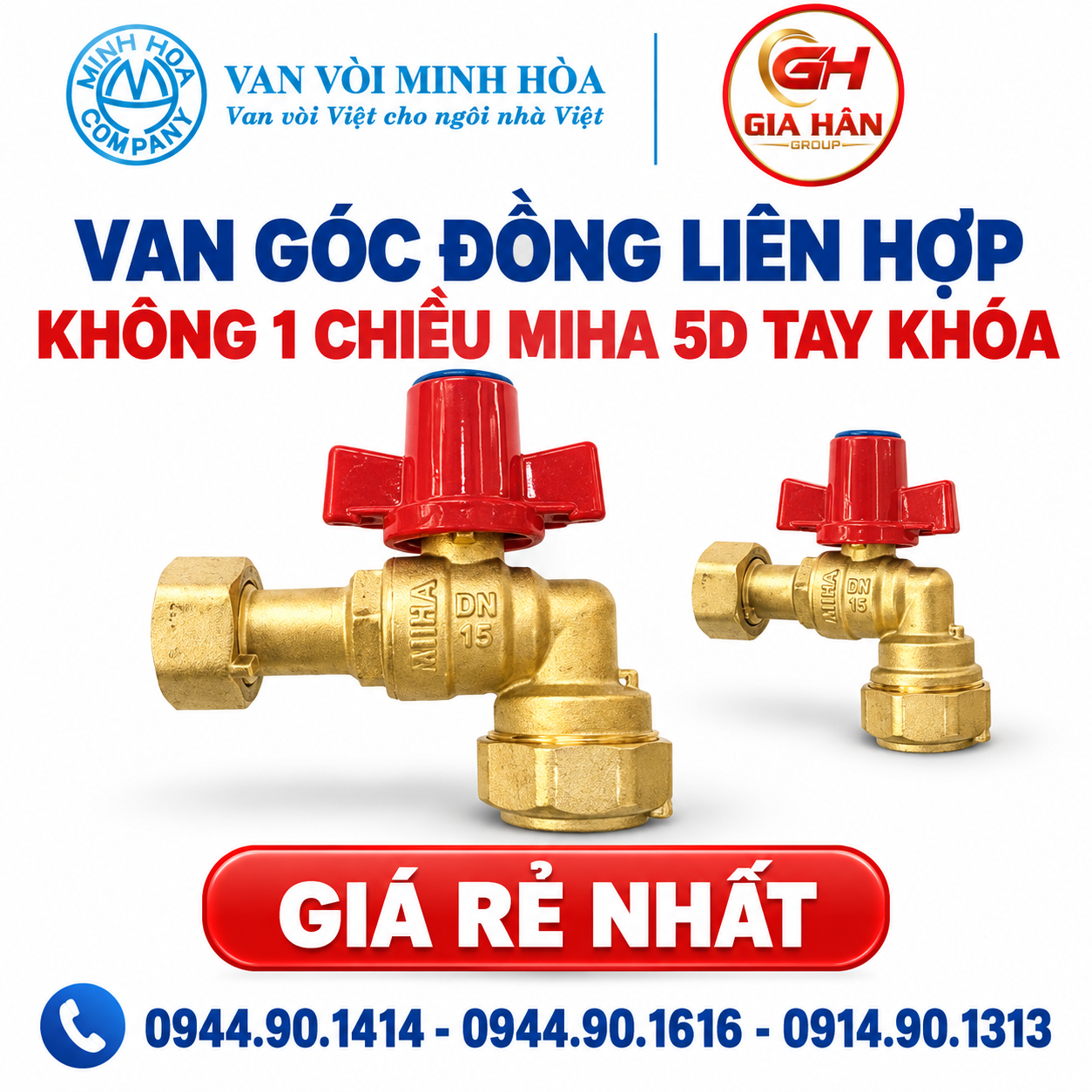

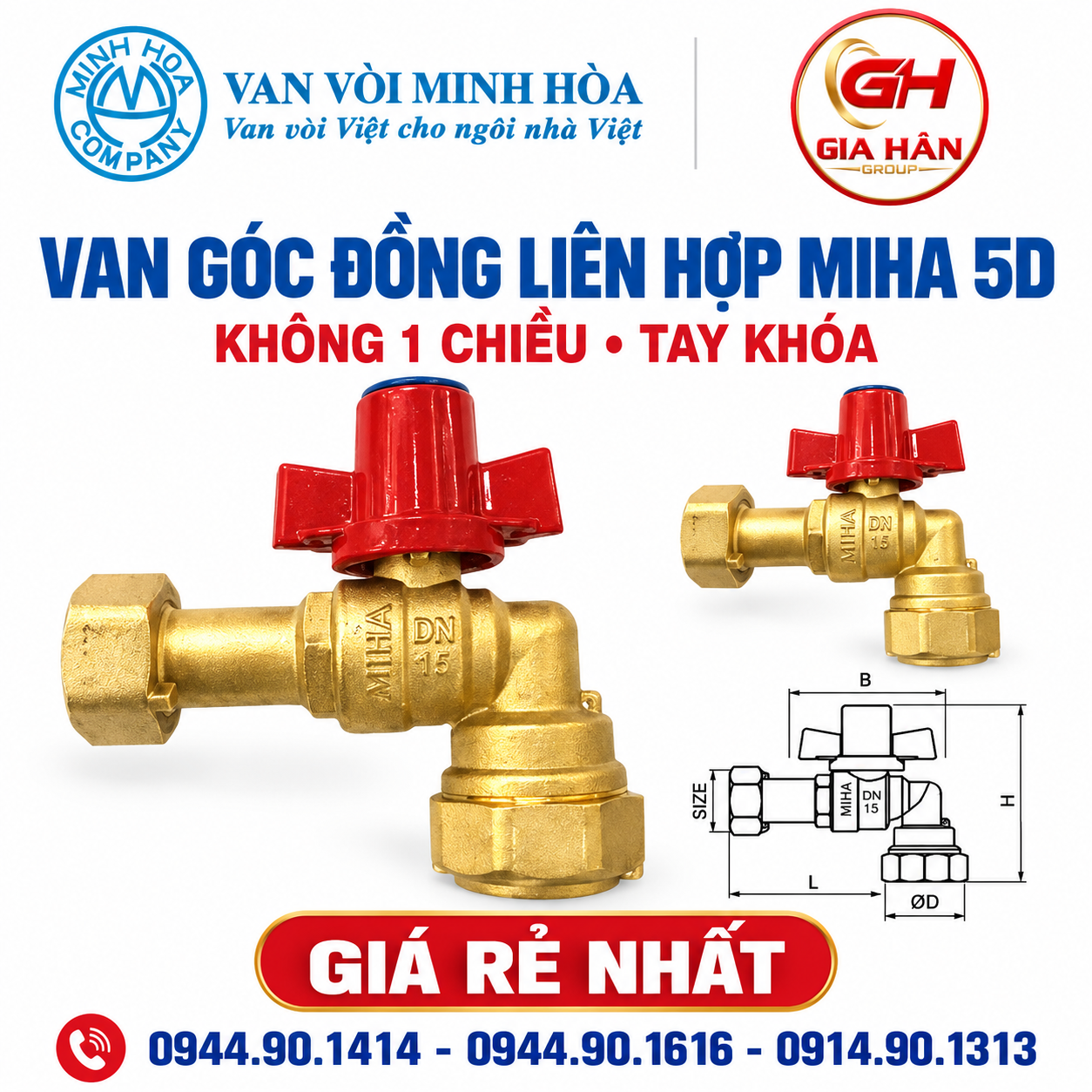

Cận cảnh van góc đồng liên hợp MIHA 5D tay khóa kèm đai rắc co nối đồng hồ nước
1. Cấu Tạo & Đặc Điểm Kỹ Thuật Độc Bản Của MIHA 5D
Khác với các dòng van góc thông thường, phiên bản MIHA 5D tay khóa được thiết kế chuyên biệt cho hệ thống cấp nước đô thị và mạng lưới phân phối dân dụng nhờ 4 đặc tính cơ học:
-
Thân đồng thau dập nóng: Toàn bộ phần thân, nắp, bi và trục van đúc từ đồng thau nguyên khối, hạn chế tối đa rỗ khí, chịu va đập cơ học và chống ăn mòn hóa học trong môi trường nước sinh hoạt.
-
Đầu nối liên hợp (Rắc co): Cho phép kết nối trực tiếp vào rắc co đồng hồ mà không làm xoắn ống, giúp kỹ thuật viên tháo lắp, thay thế hoặc kiểm định đồng hồ định kỳ chỉ trong vài phút.
-
Cơ cấu không tích hợp van 1 chiều: Cho phép dòng chảy lưu thông hai chiều với hệ số tổn thất áp lực cực thấp (ΔP ≈ 0). Dòng van này phù hợp lắp đặt ở vị trí trước đồng hồ hoặc các tuyến ống mà phía sau đã có van một chiều riêng biệt.
-
Tay khóa an toàn (Hợp kim kẽm): Tay van dạng cánh khóa dẹt gia công lỗ chờ xỏ dây chì niêm phong hoặc móc khóa cố định. Thiết kế này hỗ trợ các công ty cấp thoát nước và ban quản lý tòa nhà kiểm soát việc đóng/mở nguồn nước, ngăn ngừa can thiệp trái phép.
2. Bảng Thông Số Kỹ Thuật Tiêu Chuẩn
| Thông số kỹ thuật | Quy cách tiêu chuẩn MIHA 5D |
| Thương hiệu | MIHA (Minh Hòa – Việt Nam) |
| Model / Dòng | MIHA 5D |
| Quy cách kích cỡ | DN20 - D27 (kết hợp ren trong/ren ngoài và rắc co) |
| Tiêu chuẩn ren | BS 21 / ISO 228-1-2000 |
| Áp lực thử nước | 24 bar |
| Áp lực làm việc tối đa (PN) | 16 bar (16 kg/cm²) |
| Nhiệt độ làm việc | 90°C |
| Vật liệu thân / Bi / Trục | Đồng thau (Brass) |
| Vật liệu làm kín | Gioăng bi Teflon (PTFE), gioăng trục cao su NBR |
| Môi chất phù hợp | Nước sạch, nước sinh hoạt, nước lạnh dân dụng |

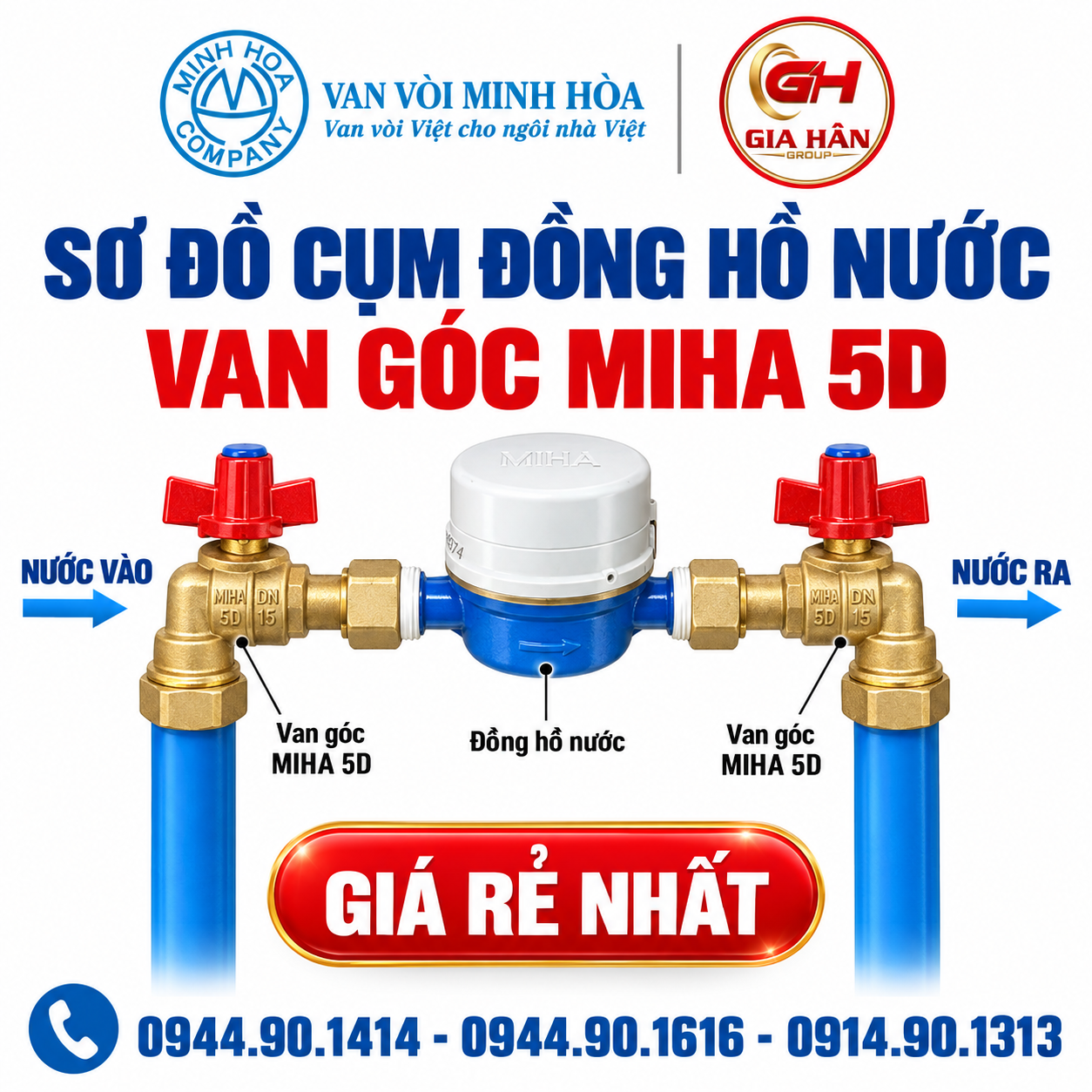

Vị trí lắp đặt van góc MIHA 5D kết nối tuyến cấp chính vào đồng hồ đo lưu lượng
3. Phối Ghép Đồng Bộ Trong Cụm Đo Nước & Mạng Lưới Cấp Thoát Nước
Trong thực tế thi công M&E, van góc đồng liên hợp MIHA 5D đóng vai trò là điểm ngắt/mở cục bộ tại mỗi nhánh căn hộ hoặc hộ tiêu thụ. Để cụm van vận hành bền bỉ và không bị rò rỉ áp lực, việc lựa chọn vật tư đồng bộ đóng vai trò quyết định:
-
Đo lưu lượng chính xác: Ngay sau van góc MIHA 5D, nước được dẫn qua thiết bị đo đếm như đồng hồ nước Komax nhằm theo dõi lượng nước tiêu thụ ổn định, chống rung lắc cho buồng đo.
-
Tuyến ống truyền dẫn bên ngoài: Tuyến cấp nước chính từ đồng hồ ra mạng lưới ngầm thường sử dụng ống nhựa HDPE Tiền Phong chôn ngầm nhờ khả năng chịu lún nứt nền móng, kết hợp cùng hệ thống phụ kiện HDPE siết ren hoặc hàn nhiệt đồng bộ.
-
Mạng lưới phân phối trong nhà:
-
Khu vực trục đứng cấp nước sinh hoạt và nước lạnh thường sử dụng ống nhựa PVC Tiền Phong chuẩn nong gioăng hoặc dán keo.
-
Với các trục cấp chịu nhiệt độ cao hoặc căn hộ chung cư cao cấp, hệ thống ống nhựa PPR Tiền Phong được ưu tiên để giữ độ sạch tuyệt đối cho nguồn nước.
-
Ở các phân đoạn rẽ nhánh ngoài hố van kỹ thuật, có thể kết hợp thêm cụm van khóa nhựa HDPE để chủ động cô lập từng phân khu độc lập khi cần bảo dưỡng.
-
4. Bảng Giá Tham Khảo & Lưu Ý Khi Chọn Mua
Mức giá của van góc đồng liên hợp MIHA 5D tay khóa phụ thuộc vào biến động phôi đồng trên thị trường kim loại và khối lượng đơn hàng dự án:
| Hạng mục sản phẩm | Quy cách | Giá tham khảo (VNĐ/cái) | Ghi chú |
| Van góc liên hợp MIHA 5D tay khóa | DN20 - D27 | 230.000 – 275.000 | Thân đồng, tay khóa hợp kim, PN16 |
| Van góc liên hợp MIHA 5D tay bướm | DN20 - D27 | 215.000 – 255.000 | Vận hành tay bướm ABS/kim loại |
| Van góc liên hợp có van 1 chiều | DN20 - D27 | 250.000 – 290.000 | Tích hợp cánh van chặn chảy ngược |
Lưu ý: Mức giá trên mang tính chất tham khảo tại thời điểm phát hành. Với các đơn hàng công trình số lượng lớn, chiết khấu đại lý liên hệ Gia Hân Group
5. Kinh Nghiệm Thực Tế Khi Lắp Đặt & Nghiệm Thu
-
Phân biệt đúng phiên bản "Có 1 chiều" và "Không 1 chiều": Dòng không 1 chiều MIHA 5D cho phép dòng nước đi qua tự do cả 2 hướng. Nếu thiết kế dự án yêu cầu chống nước hồi lưu làm quay ngược đồng hồ, cần bố trí thêm một van một chiều lò xo đặt phía sau đồng hồ đo.
-
Làm kín ren chính xác: Đầu ren nối vào đường ống cần sử dụng băng keo lụa chuyên dụng hoặc keo khóa ren non-hardening. Tránh quấn quá dày làm nứt chân ren đồng.
-
Xiết rắc co vừa lực: Khi siết đai rắc co liên hợp vào đồng hồ, cần đặt đúng gioăng cao su phẳng đi kèm và siết cờ-lê đều tay, không dùng lực cưỡng bức dễ làm biến dạng ron gây nhỏ giọt khi tăng áp thử đường ống.
6. Câu Hỏi Thường Gặp (FAQ)
Van góc liên hợp MIHA 5D không 1 chiều nên lắp trước hay sau đồng hồ?
Van được thiết kế tối ưu nhất khi lắp ngay trước đồng hồ nước. Vị trí này giúp đóng ngắt nước cấp vào đồng hồ khi cần tháo gỡ bảo dưỡng và cho phép kẹp chì niêm phong quản lý lượng nước đầu vào.
Tay khóa của van MIHA 5D có gì khác so với tay bướm thông thường?
Tay bướm phục vụ mục đích thao tác đóng mở nhanh bằng tay không. Trong khi đó, tay khóa dẹt được thiết kế chuyên biệt để xỏ dây cáp/dây chì bấm niêm phong hoặc dùng khóa cá nhân khóa lại, phù hợp cho tiêu chuẩn quản lý của các công ty cấp nước.
Van góc MIHA 5D chịu được áp suất bao nhiêu trong thực tế?
Sản phẩm được thiết kế làm việc an toàn ở áp suất danh định PN16 (16 bar). Khi nghiệm thu xuất xưởng, nhà sản xuất kiểm tra độ bền áp lực thân van ở mức 24 bar và thử độ kín khít ở mức 16 bar bằng khí nén/áp lực nước.
