VAN SHINYI

Van PCCC ngoài trời ShinYi (Outdoor Fire Hydrant - Model TFHA) là dòng van góc đôi dạng chữ Y chuyên dụng, thân gang cầu ASTM A536, sơn phủ Epoxy chống tia UV. Thiết bị được lắp đặt tại khuôn viên, vỉa hè các công trình để chia nguồn nước cấp thành 2 ngõ ra D65 độc lập phục vụ chữa cháy. Van làm việc ở áp lực PN10/PN16 theo chuẩn TCVN 5739-1993 và kết nối mặt bích ngõ vào DN100 – DN150.

Còn hàng
Liên hệ

1. Van PCCC ngoài trời ShinYi là gì? Phân biệt dòng TFHA và trụ cứu hỏa

Trên bản vẽ thiết kế M&E và thực tế công trường, cụm từ “van PCCC ngoài trời” của thương hiệu Shin Yi thường chỉ 2 nhóm thiết bị lấy nước chính:

  1. Van PCCC ngoài trời dạng chữ Y (Model TFHA): Thiết kế dạng thân chữ Y rẽ 2 nhánh, phía dưới là mặt bích kết nối thẳng với đường ống cấp nước, phía trên có 2 tay quay điều khiển 2 van ngàm D65 riêng biệt. Thường gắn tại các vị trí tiếp giáp sân bãi, chân tòa nhà hoặc cụm van ngoài sân.

  2. Trụ cứu hỏa / Trụ cấp nước chữa cháy (Model FHDH / FHDF): Là dạng trụ đứng nổi trên mặt đất, gồm 3 ngõ ra (1 họng lớn D100 tiếp nước cho xe cứu hỏa và 2 họng nhỏ D65 cho cuộn vòi).

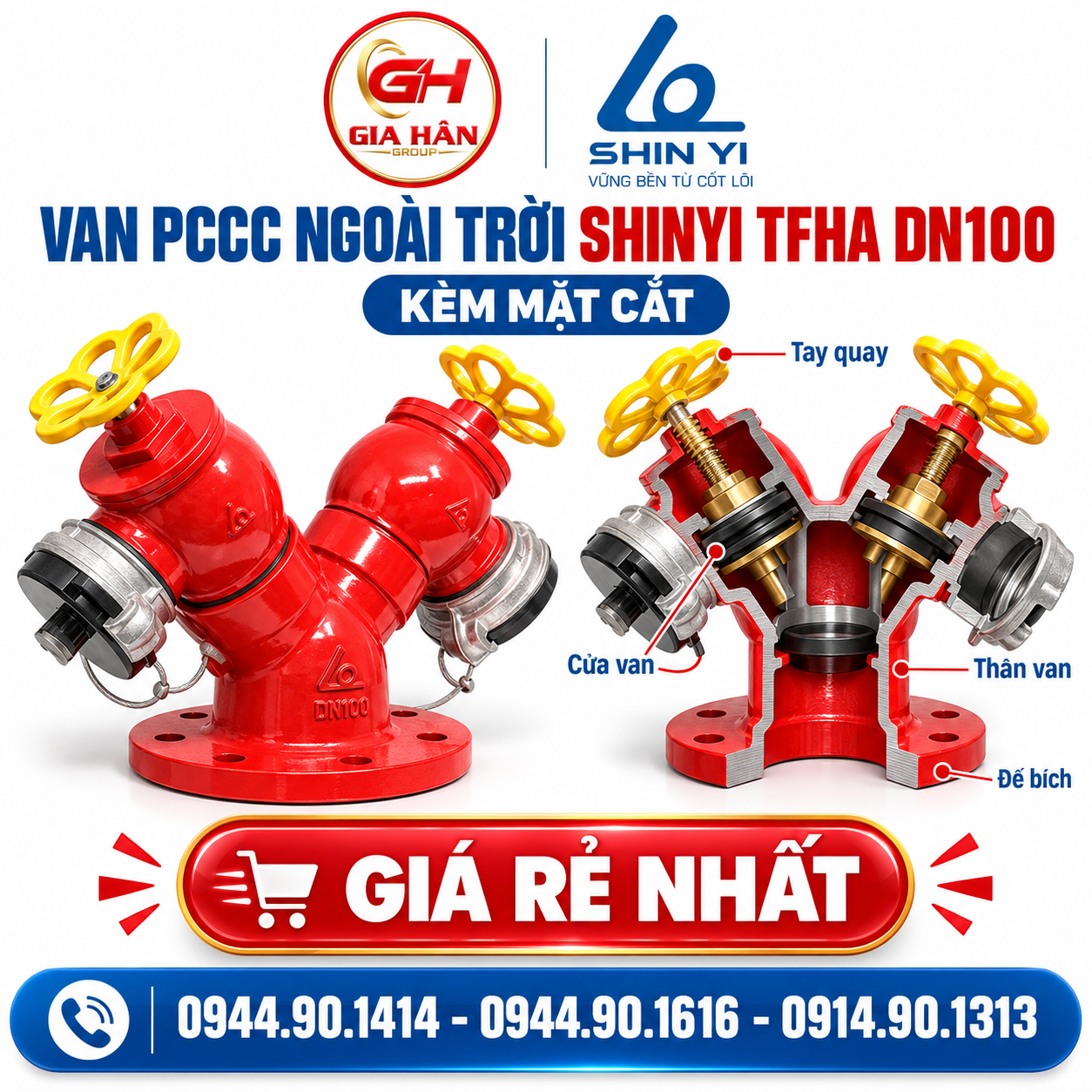

Cấu tạo van PCCC ngoài trời ShinYi TFHA DN100 chữ Y thân gang cầu sơn đỏ

Van PCCC ngoài trời ShinYi Model TFHA thiết kế chữ Y với 2 cửa xả D65 điều khiển độc lập bằng tay vặn

2. Thông số kỹ thuật chi tiết van chữ Y ngoài trời ShinYi TFHA

  • Dòng van TFHA được thiết kế tối ưu thủy lực giúp giảm hao hụt áp suất khi cả 2 họng chữa cháy cùng mở hết hành trình.
Thông số kỹ thuật Chi tiết tiêu chuẩn nhà sản xuất
Mã hiệu (Model) TFHA (TFHA-0100, TFHA-0125, TFHA-0150)
Kích thước danh định ngõ vào DN100, DN125, DN150 (kết nối mặt bích)
Cửa xả nước (Ngõ ra) 2 cửa ra chuẩn ren/ngàm D65 (2½ inch)
Tiêu chuẩn thiết kế TCVN 5739-1993 / TCVN 6379-1998
Tiêu chuẩn kết nối bích BS 4504 / DIN 2632 / DIN 2633 (Cấp áp PN10, PN16)
Áp suất làm việc 10 – 16 bar (Thử nghiệm độ kín tối đa 20 bar)
Nhiệt độ hoạt động -10°C ~ 80°C
Vật liệu thân & nắp Gang cầu cao cấp (Ductile Iron - ASTM A536)
Đĩa van & Ty van Đĩa gang bọc cao su EPDM đàn hồi kín nước; Ty van Inox 304
Lớp sơn hoàn thiện Sơn phủ bột Epoxy màu đỏ PCCC toàn phần dày ≥ 250 µm, kháng tia cực tím (UV)

3. Bảng giá thiết bị PCCC ngoài trời ShinYi

  • Tùy vào quy cách áp lực và đường kính bích, quý khách có thể tham khảo mức giá dự toán dưới đây để lên khối lượng thầu:
Tên thiết bị Quy cách / Kích cỡ Áp lực làm việc Giá tham khảo (VNĐ)
Van PCCC ngoài trời TFHA DN100 (2 ngõ D65) PN16 Liên hệ theo dự án
Van PCCC ngoài trời TFHA DN150 (2 ngõ D65) PN16 Liên hệ theo dự án
Trụ cấp nước chữa cháy FHDH DN100 (3 cửa: 1xDN100 + 2xDN65) PN16 Liên hệ theo dự án
Trụ cấp nước chữa cháy FHDF DN125 / DN150 PN16 Liên hệ theo dự án

Lưu ý: Đơn giá thực tế biến động theo thời điểm và chiết khấu khối lượng công trình. Quý nhà thầu nên tham khảo đầy đủ bảng giá van ShinYi chính hãng để nhận chính sách giá và CO/CQ mới nhất.

4. Giải pháp đồng bộ hạ tầng đường ống cấp nước PCCC ngoài trời

Để hệ thống mạng lưới cấp nước PCCC hoạt động an toàn, van ngoài trời luôn được đấu nối đồng bộ với tuyến ống cấp nước ngầm chịu áp lực cao:

  1. Đường ống trục chính: Hiện nay, hầu hết mạng lưới cấp nước PCCC âm đất đều sử dụng ống nhựa HDPE Tiền Phong (cấp áp từ PE100 PN12.5 đến PN16) nhờ tính đàn hồi, không bị rỉ sét, chịu lún tốt hơn nhiều so với ống thép bọc.

  2. Điểm đấu nối chuyển bậc: Từ ống ngầm chuyển tiếp lên chân bích van TFHA hoặc trụ cứu hỏa ShinYi, các kỹ sư thường dùng cụm đầu nối bích (Flange Adaptor) đi kèm phụ kiện HDPE hàn nhiệt chịu lực cao.

  3. Van khóa bảo dưỡng: Dưới mỗi cụm van ngoài trời, luôn cần bố trí một van chặn ngầm dạng van cổng gang ty chìm (có nắp chụp hoặc nắp hộp van) để cách ly đường ống khi cần bảo trì, thay ron đĩa van mà không phải ngắt toàn bộ nguồn nước dự phòng.

  4. Lựa chọn thay thế theo hồ sơ thiết kế: Một số công trình quốc phòng hoặc dự án đặc thù có thể chỉ định lắp đặt trụ chữa cháy Bộ Quốc Phòng thay vì van chữ Y tư nhân để đảm bảo chuẩn trang thiết bị của lực lượng chuyên trách.

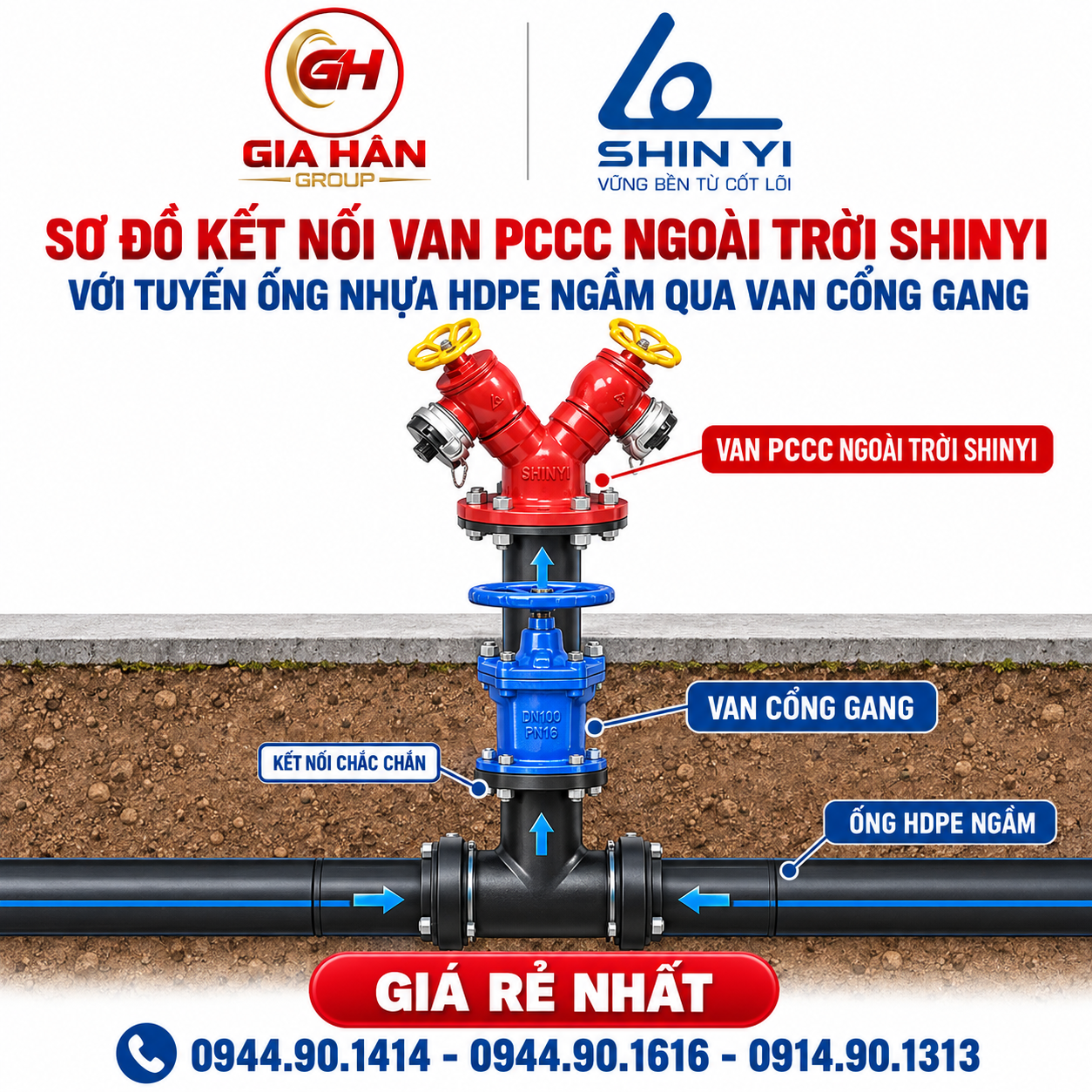

Sơ đồ kết nối van PCCC ngoài trời ShinYi với tuyến ống nhựa HDPE ngầm qua van cổng gang

Mô hình liên kết giữa tuyến ống HDPE chịu áp ngầm, cụm van cổng chặn và van PCCC ngoài trời ShinYi

5. Kinh nghiệm thi công & Lưu ý nghiệm thu PCCC

  • Vị trí và hướng quay: Lắp đặt miệng ngàm D65 hướng ra phía mặt bằng thoáng, khoảng cách từ mặt đất hoàn thiện tới tâm van đạt từ 0.8m – 1.0m giúp lính cứu hỏa dễ dàng xoay tay quay và gài cuộn vòi khi khẩn cấp.

  • Lớp phủ bảo vệ định kỳ: Mặc dù được phủ lớp sơn tĩnh điện chuyên dụng chống tia UV, các khu vực ven biển hoặc nhà máy hóa chất nên kiểm tra định kỳ 6 tháng/lần phần ren ngàm và bảo dưỡng tra mỡ bò trục Inox.

  • Hồ sơ nghiệm thu: Yêu cầu nhà phân phối cung cấp đầy đủ chứng chỉ xuất xưởng (CO), chứng chỉ chất lượng (CQ) của nhà máy Shin Yi và tem kiểm định PCCC hợp quy của Cục Cảnh sát PCCC & CNCH để thuận lợi đóng dấu hồ sơ hoàn công.

6. Mua van PCCC ngoài trời ShinYi ở đâu chính hãng, đầy đủ kiểm định?

  • Để mua van PCCC ngoài trời ShinYi (Model TFHA) và trụ cứu hỏa chính hãng, các nhà thầu nên lựa chọn các đại lý cấp 1 hoặc nhà phân phối vật tư cấp thoát nước & M&E uy tín có kho bãi trực tiếp. Đơn vị cung cấp cần cam kết đầy đủ chứng chỉ xuất xưởng (CO/CQ), tem kiểm định của Cục Cảnh sát PCCC & CNCH, và sẵn sàng hỗ trợ giao hàng tận chân công trình.

Địa chỉ phân phối van ShinYi & vật tư PCCC chính hãng tại TP.HCM

Quý khách hàng, nhà thầu cơ điện (M&E) có thể liên hệ trực tiếp đơn vị phân phối:

  • Đơn vị phân phối: Công ty TNHH Gia Hân Group

  • Website: onghdpegiare.com

  • Địa chỉ: 182/13/44 Hồ Văn Long, Khu phố 1, Phường Bình Hưng Hòa B, Quận Bình Tân, TP. Hồ Chí Minh

  • Hỗ trợ kỹ thuật & Báo giá dự án: Tư vấn bóc tách bản vẽ, cung cấp catalog thông số và gửi bảng giá van ShinYi chiết khấu cao cho nhà thầu.

  • Khu vực phục vụ: Cung ứng nhanh tại TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An và vận chuyển tận chân công trình trên toàn quốc.

Câu hỏi thường gặp khi mua van PCCC ngoài trời ShinYi (FAQ)

1. Van PCCC ngoài trời ShinYi TFHA có sẵn tem kiểm định PCCC không?

  • Hàng hóa xuất kho có thể cung cấp theo dạng van tiêu chuẩn kèm CO/CQ nhà máy hoặc hỗ trợ thủ tục cấp tem kiểm định PCCC theo lô cho công trình tùy theo yêu cầu của hồ sơ mời thầu.

2. Thời gian giao hàng van TFHA DN100/DN150 mất bao lâu?

  • Với các quy cách phổ thông như TFHA DN100, hàng thường có sẵn tại kho và có thể giao trong ngày tại khu vực TP.HCM và lân cận. Đối với quy cách DN125 hoặc DN150 số lượng lớn, thời gian điều phối từ 1 – 3 ngày làm
