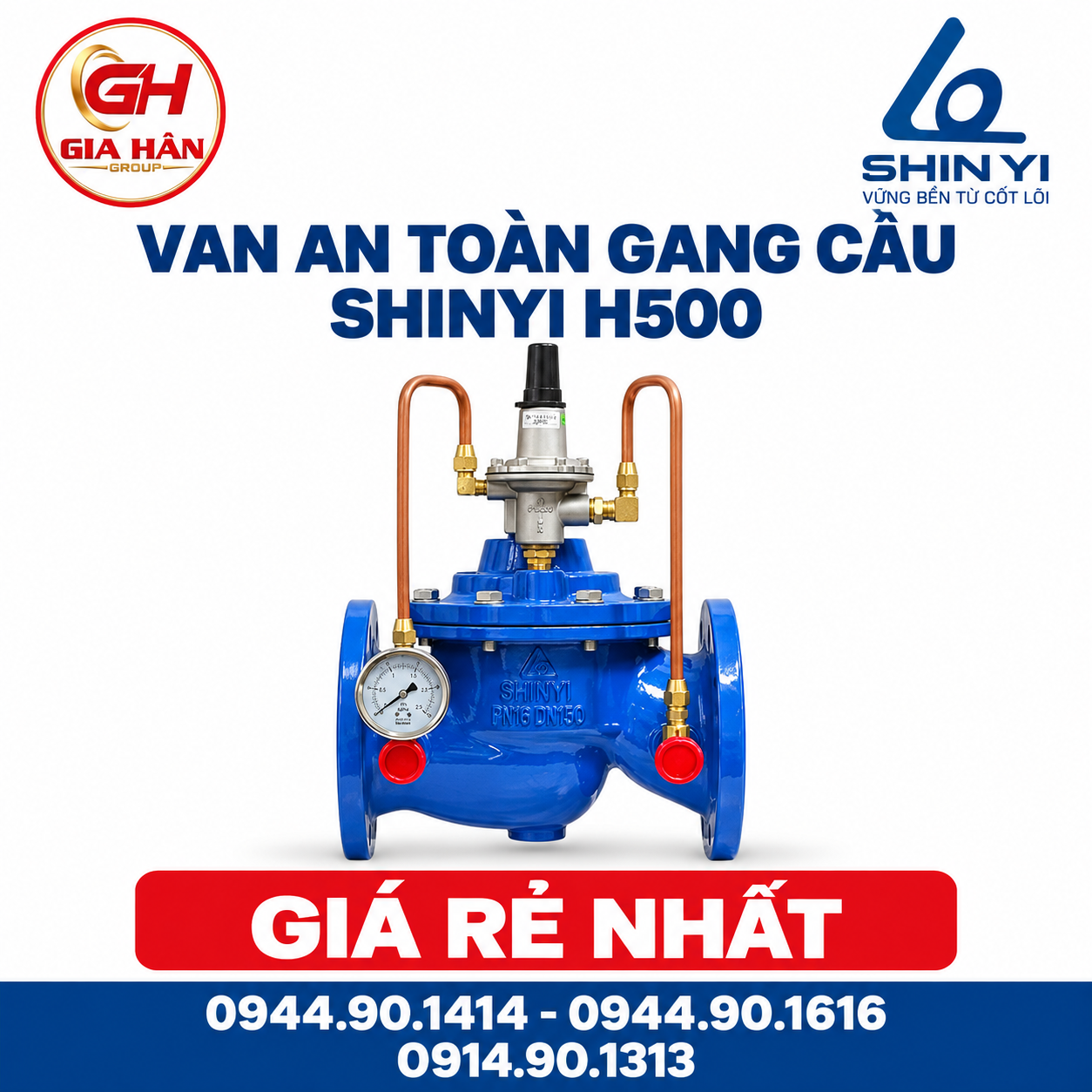

Van an toàn ShinYi H500 là dòng van thủy lực điều khiển bằng màng tự động (Diaphragm Control Valve), đúc từ gang cầu FCD450, dải kích thước DN50 – DN600, áp lực làm việc PN10/PN16/PN25. Van hoạt động dựa trên cụm Pilot xả áp độc lập, tự động mở nhanh để xả áp suất dư thừa khi hệ thống vượt ngưỡng cài đặt (từ 2 đến 16 bar) và đóng chậm để triệt tiêu hiện tượng búa nước, chuyên dụng cho trạm bơm tăng áp, chung cư cao tầng và hệ thống PCCC.

Còn hàng
1

1. Cấu tạo gang cầu và cơ chế vận hành thủy lực của ShinYi H500

  • Khác với các dòng van giảm áp luôn mở để duy trì áp suất đầu ra cố định, ShinYi H500 là van xả áp thường đóng, chỉ vận hành khi có hiện tượng xung áp hoặc quá áp trên đường ống:
  • Thân và nắp van bằng gang cầu (FCD450/GGG50): Chịu được tải trọng va đập cơ học cao gấp 2–3 lần so với gang xám thông thường, phủ sơn bột Epoxy tĩnh điện cả trong lẫn ngoài dày ≥ 250 µm đạt chuẩn tiếp xúc nước sạch sinh hoạt.
  • Màng chắn cao su EPDM gia cường sợi nylon: Tạo buồng áp lực kín khí, biến thiên linh hoạt theo tín hiệu từ đường ống phụ mà không bị chai cứng hay rách mép trong điều kiện áp lực cao.

Nguyên lý xả áp nhanh & đóng chậm:

  • Khi áp lực trước van vượt giá trị cài đặt: Lực nén đẩy đĩa của cụm Pilot mở ra, giải phóng nước trong buồng trên nắp van. Chênh lệch áp suất tức thì đẩy đĩa van chính mở bung để xả ngược nước về bể hút hoặc ống xả tràn.
  • Khi áp suất đã hạ về mức an toàn: Lò xo Pilot đàn hồi đóng lại, lưu chất được nạp từ từ qua van kim vào nắp van, ép màng hạ xuống chậm rãi, ngăn ngừa triệt để hiện tượng sóng phản hồi gây nứt vỡ đường ống.

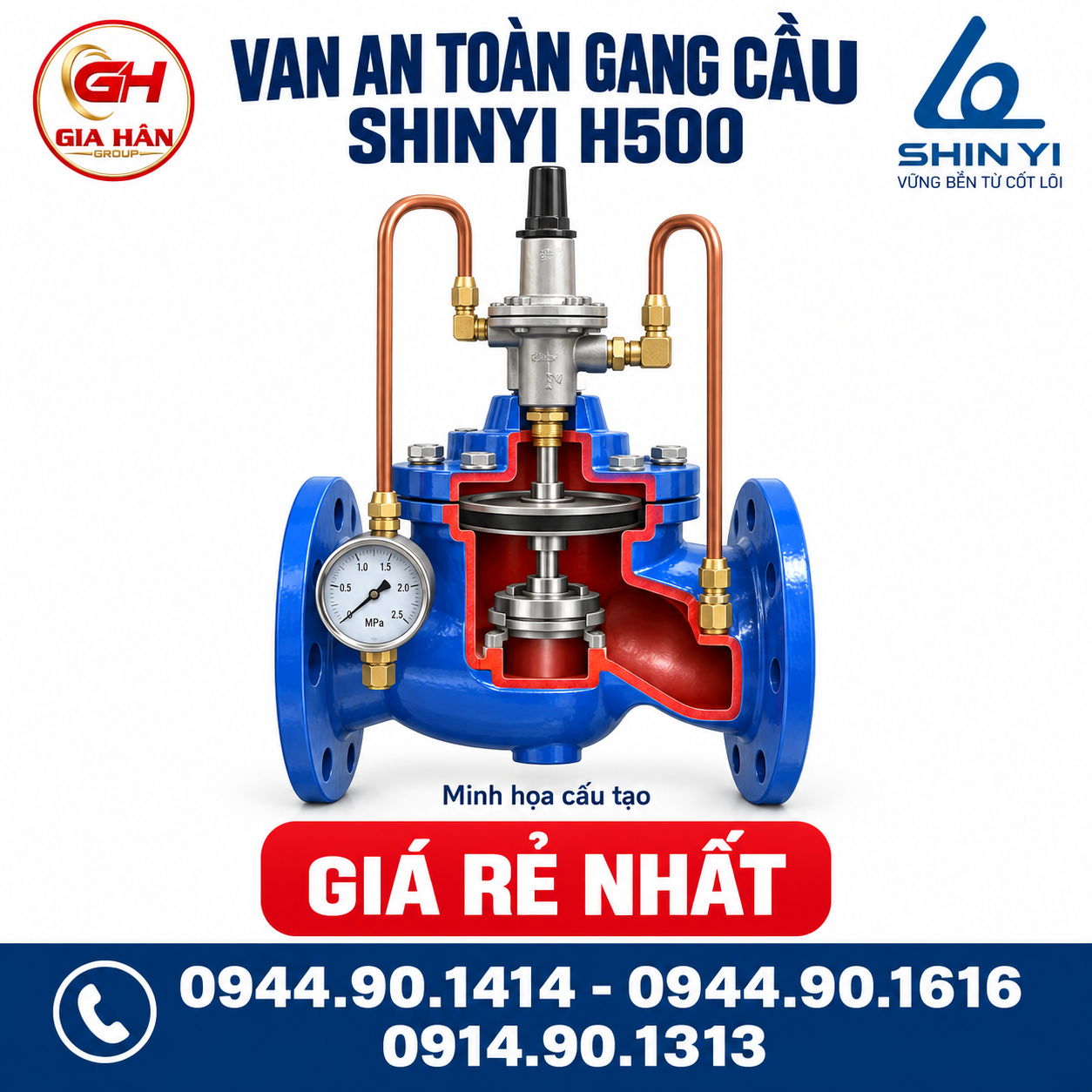

ản vẽ mặt cắt cấu tạo chi tiết van an toàn gang cầu ShinYi H500 và cụm ống dẫn pilot

Cấu tạo khoang màng EPDM và cụm van kim điều tiết lưu lượng pilot trên thân van gang cầu ShinYi H500

2. Bảng thông số kỹ thuật van xả áp gang cầu ShinYi H500

  • Dưới đây là các thông số quy chuẩn phục vụ công tác bóc tách khối lượng và trình duyệt vật tư cơ điện (M&E):
Hạng mục Tiêu chuẩn kỹ thuật van ShinYi Model H500
Thương hiệu / Xuất xứ ShinYi Valves (Công nghệ Đài Loan – Sản xuất tại Việt Nam)
Kích cỡ tiêu chuẩn DN50 (Phi 60) đến DN600 (Phi 630)
Áp lực danh định PN10, PN16, PN25 / JIS 10K / ANSI 150LB
Khoảng cách 2 mặt bích (Face to Face) Chuẩn ISO 5752 Series 1 / BS EN 558-1 Table 1 Series 1
Kiểu liên kết mặt bích EN 1092-2, BS 4504, JIS B2220
Dải nhiệt độ làm việc -10°C đến 80°C
Vật liệu chế tạo Thân & nắp gang cầu FCD450, ty Inox 304, đĩa van EPDM, Pilot đồng thau/Inox
Dải điều chỉnh áp suất xả 2.0 bar – 16.0 bar (hiệu chỉnh qua bulong nén lò xo Pilot)
Màu sắc sơn phủ Xanh dương (Cấp thoát nước) hoặc Đỏ (Phòng cháy chữa cháy)

3. Bảng giá tham khảo van an toàn ShinYi H500 theo kích thước DN

  • Bảng giá dưới đây mang tính chất tham khảo dự toán (chưa chiết khấu dự án). Nhà thầu mua số lượng cho công trình vui lòng gửi khối lượng để nhận giá đại lý cấp 1.
Kích cỡ van Đường kính ngoài ống (OD) Áp lực danh định Giá niêm yết tham khảo (VNĐ) Tình trạng kho hàng
DN50 Phi 60 mm PN16 4.900.000 – 5.450.000 Sẵn hàng
DN65 Phi 76 / 90 mm PN16 5.950.000 – 6.650.000 Sẵn hàng
DN80 Phi 90 mm PN16 7.300.000 – 8.150.000 Sẵn hàng
DN100 Phi 114 mm PN16 9.500.000 – 10.900.000 Sẵn hàng
DN125 Phi 140 mm PN16 13.700.000 – 15.300.000 Sẵn hàng
DN150 Phi 168 mm PN16 17.000.000 – 19.100.000 Sẵn hàng
DN200 Phi 220 mm PN16 26.800.000 – 29.900.000 Sẵn hàng
DN250 – DN600 Phi 250 – 630 mm PN10 / PN16 / PN25 Liên hệ báo giá dự thầu Đặt hàng 7–12 ngày

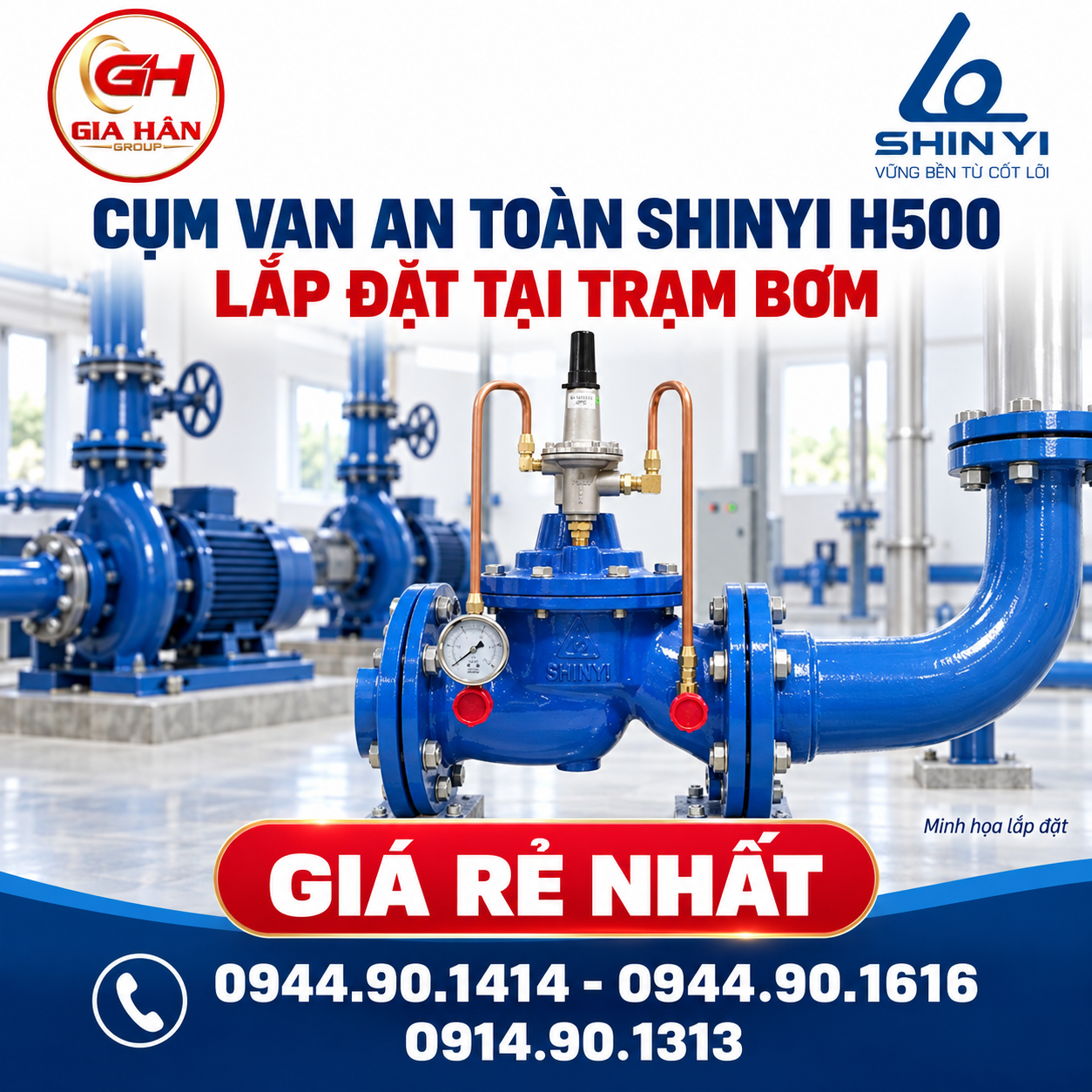

Cụm van an toàn gang cầu ShinYi H500 hoàn thiện lắp đặt trên đường xả tràn trạm bơm PCCC

an an toàn H500 kết hợp đồng bộ cùng van cổng và Y lọc gang bảo vệ hệ thống bơm tăng áp tòa nhà

4. Sơ đồ đồng bộ cụm van trạm bơm: Mối liên kết kỹ thuật chuẩn hệ thống

  • Trong thiết kế đường ống M&E, van an toàn H500 không thể hoạt động độc lập mà bắt buộc phải kết hợp đồng bộ với các thiết bị thuộc cụm van gang cầu để tạo thành một chuỗi vận hành khép kín và an toàn:

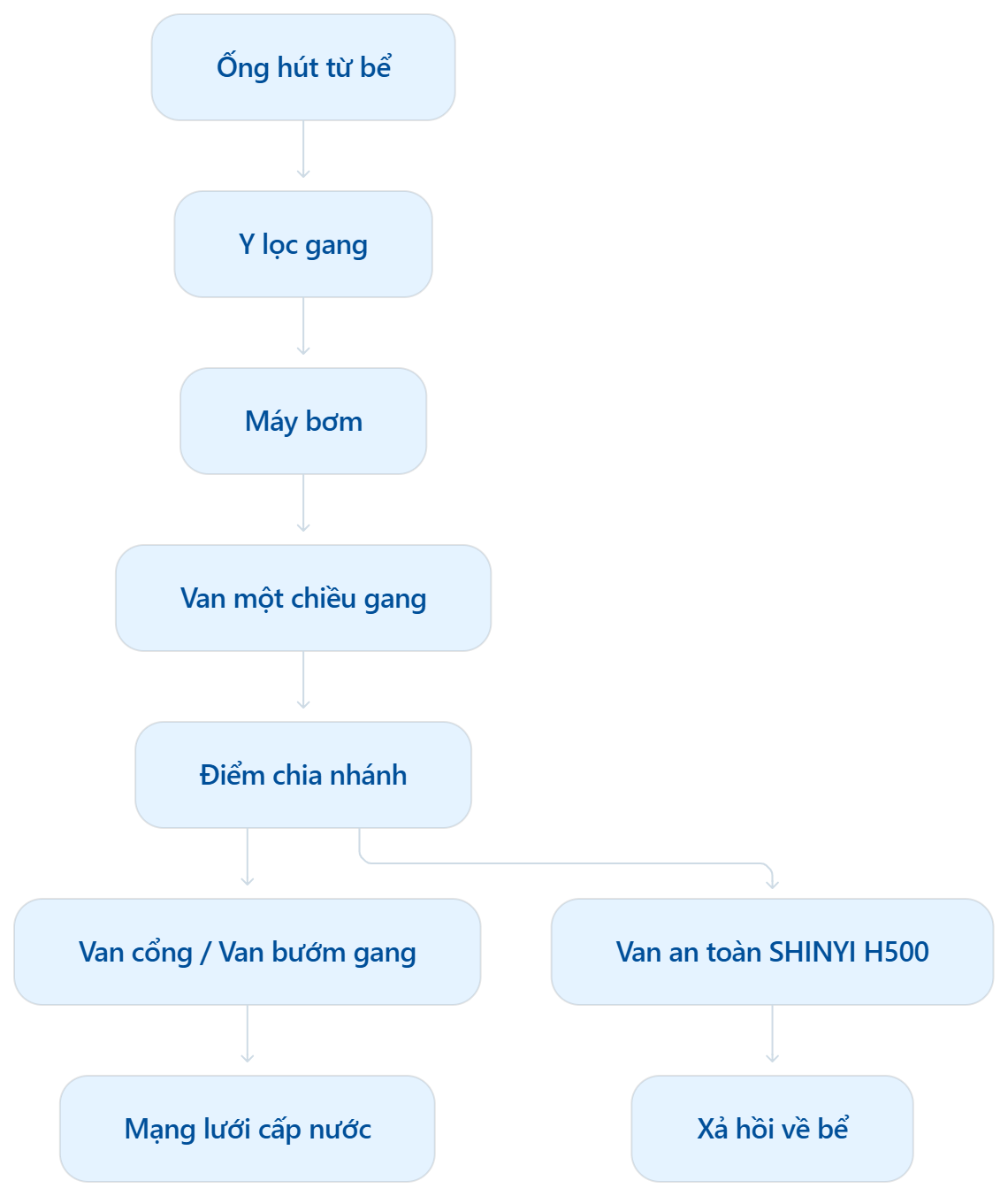

Sơ đồ đồng bộ cụm van trạm bơm: Mối liên kết kỹ thuật chuẩn hệ thống

  • Lắp chặn bảo vệ bằng van lọc rác: Trước cụm van an toàn và đầu hút máy bơm, bắt buộc phải lắp van Y lọc gang. Khe hở điều tiết của cụm Pilot H500 rất nhỏ; Y lọc giữ lại toàn bộ xỉ hàn, cát sỏi, chống nguy cơ rách màng cao su và kẹt ty van.

  • Ngăn dòng chảy ngược: Tại đầu đẩy của mỗi máy bơm, cần bố trí van 1 chiều gang (loại lá lật hoặc cánh bướm) nhằm triệt tiêu lực nước dội ngược về cánh bơm khi động cơ dừng đột ngột.

  • Bố trí van chặn cô lập bảo trì: Để kiểm tra màng định kỳ mà không làm gián đoạn việc cấp nước, hai đầu cụm van điều khiển thường được cách ly bằng van cổng gang (loại ty chìm hoặc ty nổi nắp chụp) hoặc van bướm gang tay quay đóng mở êm ái.

5. Kinh nghiệm cài đặt áp lực Pilot cho kỹ sư giám sát tại công trường

  1. Kiểm tra sơ bộ: Tháo nút lọc tinh trên đường ống pilot để xả sạch cặn bẩn đường ống trước khi chạy thử nghiệm áp lực.

  2. Quy tắc vặn chỉnh:

    • Dùng cờ-lê nới lỏng đai ốc hãm ở đỉnh Pilot.

    • Vặn ốc điều chỉnh theo chiều kim đồng hồ: Tăng lực nén lò xo >>>>> Tăng áp suất xả.

    • Vặn ốc điều chỉnh ngược chiều kim đồng hồ: Giảm nén lò xo >>>>>>> Giảm áp suất xả.

  3. Chốt trị số: Quan sát kim đồng hồ đo áp suất gắn trên thân van khi kích hoạt bơm vượt áp; khi đồng hồ chỉ đúng ngưỡng thiết kế (thường lấy bằng áp làm việc của mạng lưới cộng thêm 10%), siết chặt lại đai ốc hãm.

6. Địa chỉ phân phối van gang cầu ShinYi chính hãng, giá cạnh tranh

Gia Hân Group là tổng kho phân phối các dòng vật tư van gang, ống nhựa và phụ kiện hạ tầng cấp thoát nước hàng đầu tại TP.HCM và các tỉnh phía Nam:

  • Hàng nhập trực tiếp từ nhà máy ShinYi, cam kết 100% chính hãng, cấp chứng chỉ CO, CQ, bản vẽ kỹ thuật và kết quả thử áp lực xuất xưởng.

  • Trữ lượng kho lớn, sẵn sàng đáp ứng nhanh tiến độ giao hàng cho các dự án chung cư, khu công nghiệp và công trình PCCC.

  • Đội ngũ kỹ sư hỗ trợ tư vấn chọn kích cỡ DN và cài đặt áp lực Pilot trực tiếp theo thông số thiết kế.

Liên hệ ngay Hotline kho hàng: 0944.90.1414 - 0944.90.1616 hoặc gửi khối lượng dự toán về email ghgroup.vn@gmail.com để nhận bảng giá chiết khấu tốt nhất.

Tác giả và biên soạn: Công Ty TNHH Gia Hân Group

  • Đơn vị cung cấp ống nhựa, phụ kiện đường ống và van ngành cấp thoát nước. Nội dung giới thiệu van an toàn gang cầu SHINYI H500 và sơ đồ bố trí trong cụm bơm, giúp khách hàng tham khảo khi lựa chọn thiết bị.

Liên hệ tư vấn, báo giá: 0944.90.1414 – 0944.90.1616 – 0914.90.1313.
