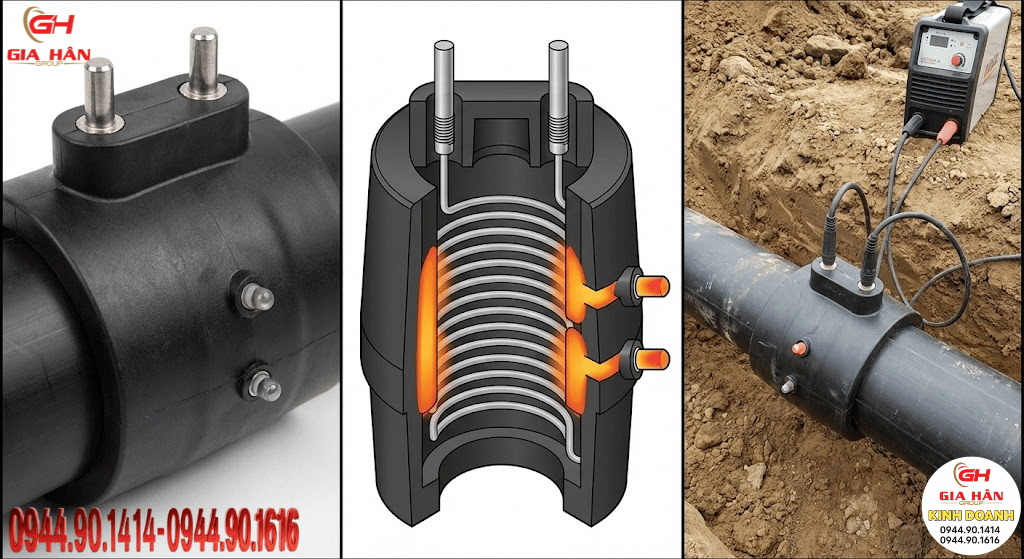

1. Nối Thẳng HDPE Hàn Điện Trở Là Gì?

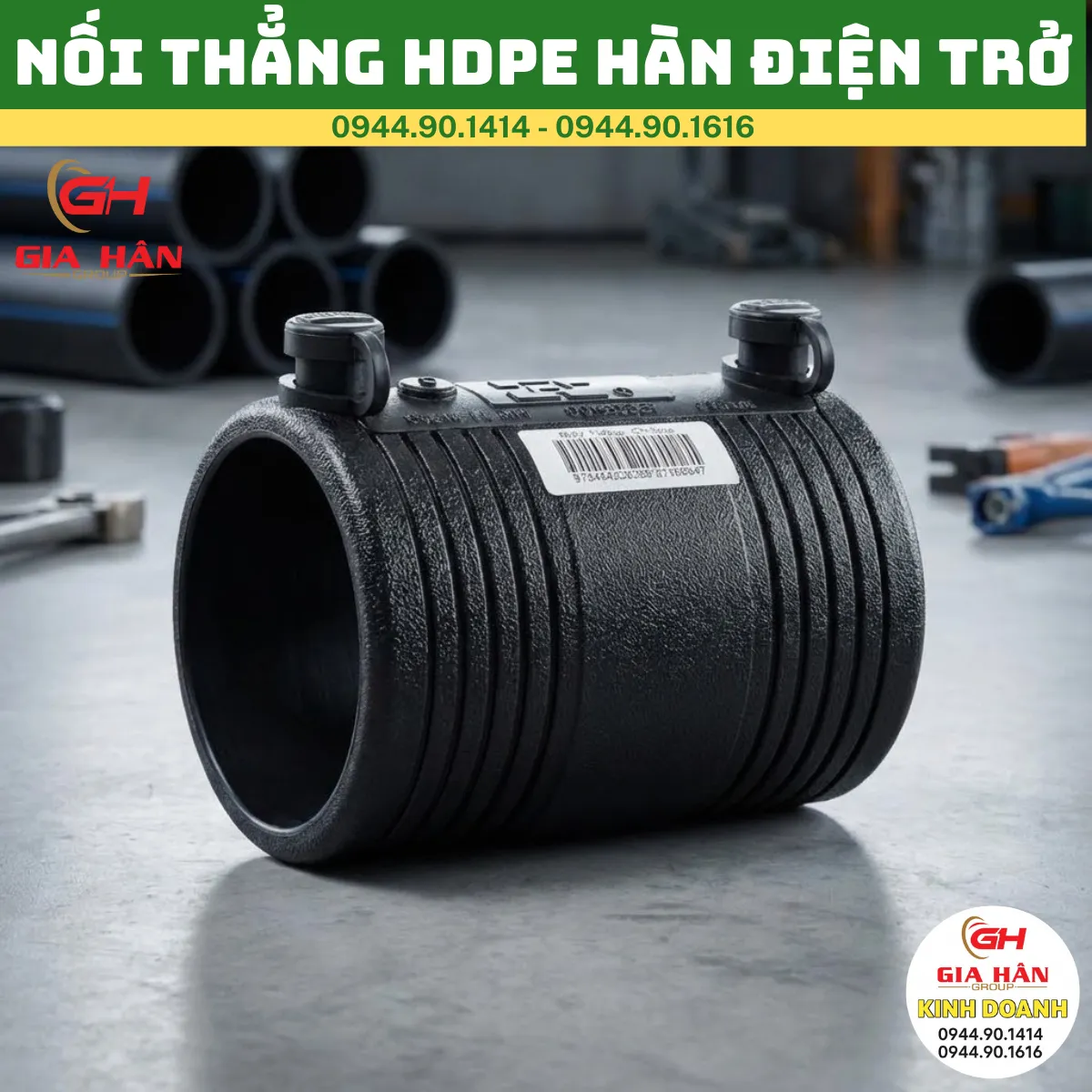

- Nối thẳng HDPE hàn điện trở là phụ kiện dùng để liên kết hai đầu ống nhựa HDPE có cùng đường kính lại với nhau theo một đường thẳng. Điểm đặc biệt của phụ kiện này nằm ở cơ chế hàn: sử dụng dòng điện để nung nóng cuộn dây điện trở nằm bên trong phụ kiện, làm chảy lớp nhựa PE và hàn dính chặt vào thân ống.
Các tên gọi phổ biến khác:
- Măng sông HDPE hàn điện trở
- Khớp nối thẳng HDPE
- Coupler HDPE điện hàn
Tại sao nó quan trọng?
- Trong hệ thống hạ tầng cấp thoát nước và dẫn khí gas, việc rò rỉ tại mối nối là điều tối kỵ. Nối thẳng điện trở giải quyết vấn đề này bằng cách tạo ra một khối đồng nhất giữa ống và phụ kiện, chịu được áp lực cao (lên đến 1.6MPa hoặc hơn).
2. Cấu Tạo & Nguyên Lý Hoạt Động
Hiểu rõ cấu tạo giúp kỹ sư tránh được các lỗi kỹ thuật trong quá trình thi công.

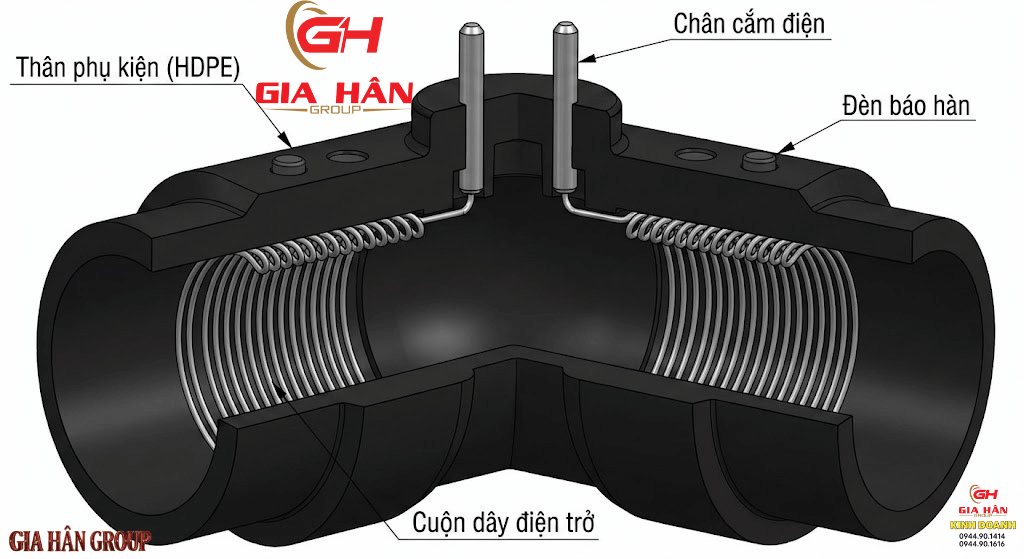

Cấu tạo chi tiết
- Thân phụ kiện: Được làm từ nhựa High Density Polyethylene (HDPE) chất lượng cao (thường là PE100), có khả năng chịu ăn mòn hóa học và tia cực tím.
- Cuộn dây điện trở (Heating Coils): Được quấn chính xác bên trong lòng phụ kiện. Đây là "trái tim" của công nghệ này.
- Chân cắm điện (Terminal Pins): Hai chốt kim loại nhô ra bên ngoài để kết nối với máy hàn điện trở.
- Đèn báo hàn (Indicators): Các nút nhỏ sẽ nhô lên sau khi quá trình hàn hoàn tất, báo hiệu áp suất hàn đã đạt.
Nguyên lý hoạt động
- Khi cấp dòng điện có hiệu điện thế thích hợp (thường là 40V) vào hai chân cắm, cuộn dây điện trở sẽ sinh nhiệt (theo định luật Joule-Lenz). Nhiệt lượng này làm nóng chảy bề mặt trong của phụ kiện và bề mặt ngoài của ống. Khi nhựa nguội đi, chúng kết tinh lại thành một khối vật liệu đồng nhất.
>>>XEM THÊM: Cấu Tạo Và Nguyên Lý Hoạt Động Của Co Góc 90 Độ Hàn Điện Trở
3. Ưu Điểm Vượt Trội So Với Hàn Nhiệt Đối Đầu
Tại sao các dự án trọng điểm hoặc đường ống dẫn khí gas (Gas pipe) thường bắt buộc dùng hàn điện trở?
|
Tiêu chí |
Nối Thẳng Hàn Điện Trở (Electrofusion) |
Nối Thẳng Hàn Nhiệt (Butt Fusion) |
|
Độ kín |
Tuyệt đối (gần như 100%) |
Cao, nhưng phụ thuộc nhiều vào tay nghề |
|
Không gian thi công |
Thao tác tốt trong rãnh hẹp, hố ga nhỏ |
Cần không gian rộng cho máy thủy lực |
|
Sửa chữa |
Dễ dàng hàn sửa chữa tại chỗ |
Khó đưa máy hàn vào vị trí hỏng hóc |
|
Thời gian |
Nhanh, tự động hóa cao |
Lâu hơn do quy trình gia nhiệt/ép |
|
Chi phí |
Phụ kiện đắt hơn, máy hàn gọn nhẹ |
Phụ kiện rẻ, nhưng máy hàn cồng kềnh |
4. Thông Số Kỹ Thuật & Quy Cách Măng Sông HDPE Hàn Điện Trở
Khi chọn mua coupler hàn điện trở, bạn cần quan tâm đến các thông số sau để đảm bảo tương thích với ống:
- Vật liệu: PE100 (phổ biến nhất hiện nay).
- Tiêu chuẩn sản xuất: ISO 4427-3, EN 12201, DIN 8074.
- Áp suất làm việc (PN):
PN10 (SDR 17): Dùng cho thoát nước, nước áp lực thấp.
PN16 (SDR 11): Dùng cho cấp nước sạch, PCCC.
PN25: Dùng cho hệ thống đặc biệt cao áp.
- Kích thước (DN): Đa dạng từ D20, D25, D32, D40, D50, D63, D75, D90, D110... đến D1200.

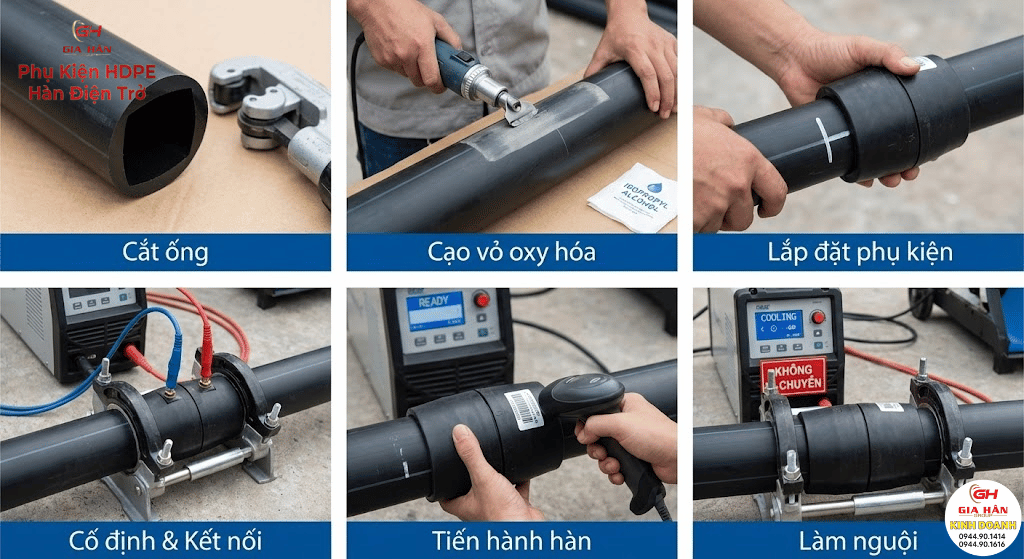

5. Quy Trình Hàn Nối Thẳng HDPE Chuẩn ISO (Hướng Dẫn Thi Công)
Lưu ý: 80% lỗi rò rỉ xuất phát từ việc làm sạch bề mặt không kỹ.
- Bước 1: Chuẩn bị & Cắt ống Cắt ống vuông góc với trục ống. Đảm bảo vết cắt phẳng, không ba via.
- Bước 2: Cạo vỏ oxy hóa (QUAN TRỌNG NHẤT) Sử dụng dụng cụ cạo chuyên dụng để cạo bỏ lớp oxy hóa bề mặt ngoài của ống tại vị trí cần hàn (khoảng 0.2mm - 0.5mm).
Cảnh báo: Nếu không cạo hoặc cạo không sạch, mối hàn sẽ không ngấu và gây rò rỉ ngay lập tức. Dùng cồn Isopropyl để lau sạch sau khi cạo.
- Bước 3: Lắp đặt phụ kiện Đánh dấu độ sâu lắp đặt trên ống. Đẩy ống vào nối thẳng đến gờ chặn ở giữa (hoặc theo vạch đánh dấu).
- Bước 4: Cố định & Kết nối máy hàn Sử dụng kẹp giữ ống để đảm bảo ống và phụ kiện thẳng trục, không bị ứng suất uốn. Cắm giắc máy hàn vào hai cực của phụ kiện.
- Bước 5: Tiến hành hàn Sử dụng máy quét mã vạch (hoặc nhập tay) để đọc thông số hàn trên tem của phụ kiện. Nhấn nút khởi động. Máy sẽ tự động chạy theo chu trình.
- Bước 6: Làm nguội (Cooling Time) Tuyệt đối không di chuyển, tác động lực vào mối nối trong thời gian làm nguội ghi trên bao bì sản phẩm.
6. Lỗi Thường Gặp & Cách Khắc Phục
Mối hàn bị xì nước:
- Nguyên nhân: Chưa cạo sạch lớp oxy hóa hoặc ống bị ướt/bẩn.
- Khắc phục: Cắt bỏ đoạn lỗi và hàn lại bằng phụ kiện mới. Luôn giữ khô ráo.
Máy báo lỗi điện trở (Resistance Error):
- Nguyên nhân: Cuộn dây trong phụ kiện bị đứt hoặc giắc cắm lỏng.
- Khắc phục: Kiểm tra lại giắc cắm, thay phụ kiện khác.
Nhựa trào ra quá nhiều:
- Nguyên nhân: Thời gian hàn quá lâu hoặc điện áp quá cao (sai thông số).
7. Báo Giá Nối Thẳng HDPE Hàn Điện Trở (Tham Khảo 2026)
| STT | Sản phẩm | Đơn vị | Đơn Giá Bán (₫) |
|---|---|---|---|
| 1 | Nối thẳng hàn điện trở mẫu mới DN160 | cái | 1.630,555 |
| 2 | Nối thẳng hàn điện trở mẫu mới DN110 | cái | 998,452 |
| 3 | Nối thẳng hàn điện trở mẫu mới DN200 | cái | 1.829.869 |
| 4 | Nối thẳng hàn điện trở mẫu mới DN90 | cái | 428,372 |
| 5 | Nối thẳng hàn điện trở mẫu mới DN50 | cái | 182,326 |
| 6 | Nối thẳng hàn điện trở DN355 | cái | 4,137,051 |
| 7 | Nối thẳng hàn điện trở DN400 | cái | 4,863,231 |
| 8 | Nối thẳng hàn điện trở mẫu mới DN63 | cái | 204,958 |
| 9 | Nối thẳng hàn điện trở mẫu mới DN75 | cái | 361,787 |
| 10 | Nối thẳng hàn điện trở mẫu mới DN250 | cái | 2,010,705 |
| 11 | Nối thẳng hàn điện trở mẫu mới DN315 | cái | 3,550,980 |
- Lưu ý: Để có báo giá chính xác cho dự án, vui lòng liên hệ trực tiếp đơn vị cung cấp để nhận chiết khấu.
>>>XEM THÊM: Bảng Giá và Quy Cách Phụ Kiện HDPE Hàn Điện Trở (Electrofusion)

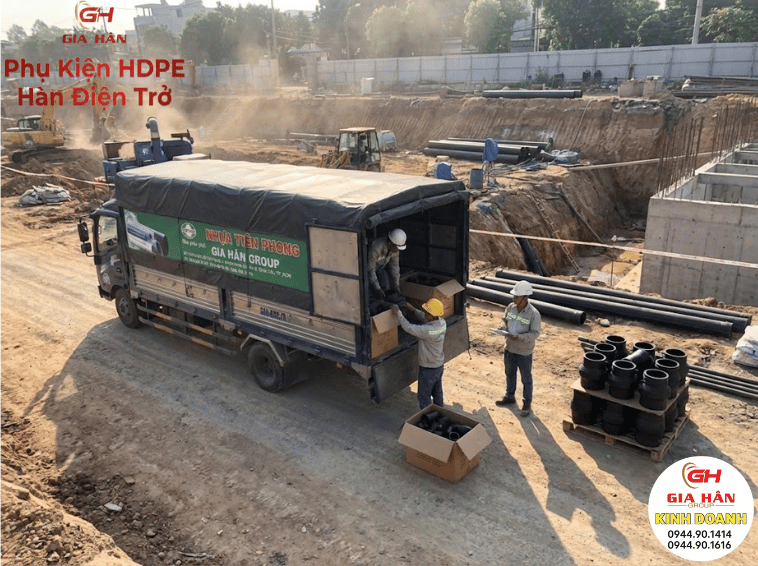

Mua Nối Thẳng HDPE Hàn Điện Trở Ở Đâu Tại TP.HCM & Hà Nội?
- Để mua Nối Thẳng HDPE Hàn Điện Trở, bạn có thể tìm đến các nhà phân phối và đại lý ủy quyền của Tập Đoàn Lesso. Đây là cách tốt nhất để đảm bảo bạn mua được sản phẩm chất lượng cao, có đầy đủ giấy tờ chứng nhận (CO-CQ) và chính sách bảo hành rõ ràng.
Cách Kiểm Tra Sản Phẩm Chính Hãng
- Logo và thông tin: Sản phẩm phải có logo "Lesso" được in rõ ràng, sắc nét trên thân phụ kiện.
- Giấy tờ: Yêu cầu các giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà cung cấp.
- Thông số kỹ thuật: Các thông số về đường kính, áp lực, và độ dày phải được in đầy đủ và đúng chuẩn.
Gia Hân Group: Là đại lý cấp 1 của Tập Đoàn Lesso tại khu vực phía Nam.
- Hotline: 0944.90.1414, 0944.90.1616, 0911.90.1515
- Email: ghgroup.vn@gmail.com
- Địa chỉ: 182/44/13, Hồ Văn Long, KP1, Phường Bình Hưng Hòa B, Quận Bình Tân
- Địa chỉ kho hàng: 265, Đường số 1, Phường Bình Hưng Hòa B, Quận Bình Tân
>>>XEM THÊM: Quy Cách Đơn Giá Phụ Kiện HDPE Hàn Đối Đầu Tiền Phong
Khu Vực Bán Nối Thẳng HDPE Hàn Điện Trở Của Công Ty Gia Hân Group
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Sài Gòn
- Bán Nối Thẳng HDPE Hàn Điện Trở tại HCM
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Bình Dương
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Bình Phước
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Long An
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Tây Ninh
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Bà Rịa
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Vũng Tàu
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Biên Hòa
- Bán Nối Thẳng HDPE Hàn Điện Trở tại Đồng Nai
Câu Hỏi Thường Gặp Về Nối Thẳng HDPE Hàn Điện Trở
1. Nối thẳng HDPE hàn điện trở là gì?
- Nó là một dạng “ống trung gian” chuyên dùng để nối hai đoạn ống HDPE cùng kích thước bằng phương pháp điện hàn. Bên trong có dây điện trở, khi được cấp điện sẽ làm nóng chảy lớp nhựa PE và tạo thành mối nối kín tuyệt đối.
2. Điện hàn HDPE có bền hơn hàn nhiệt không?
- Có. Điện hàn cho mối nối:
- ít sai số hơn
- kín tuyệt đối
- chịu áp lực rất cao
- thi công tốt trong không gian hẹp
- => Vì vậy nó thường được dùng cho đường ống ngầm, PCCC, nước sạch đô thị.
3. Điện hàn HDPE có phù hợp cho ống lớn (DN200 – DN355) không?
- Hoàn toàn phù hợp. Với đường kính lớn, điện hàn còn an toàn và chính xác hơn hàn nhiệt vì không cần dùng lực ép thủ công.
4. Nối thẳng HDPE điện trở chịu được áp suất bao nhiêu?
- Các dự án thường chọn PE100 – PN16 để tối ưu độ bền.
5. Nối thẳng hàn điện trở có dùng được cho hệ thống PCCC không?
- Có. Nhiều dự án PCCC cấp nước ngầm, nhà xưởng, khu công nghiệp bắt buộc dùng HDPE điện hàn để hạn chế rò rỉ.
6. Quy trình hàn điện trở HDPE có phức tạp không?
- Không phức tạp, nhưng yêu cầu:
- cạo lớp oxy hóa trên ống
- căn chỉnh chính xác
- giữ cố định trong lúc hàn
- tuân thủ thời gian làm nguội
- Khi làm chuẩn, mối hàn rất bền.
7. Vì sao phải cạo lớp oxy hoá của ống trước khi hàn?
- Lớp này cản trở sự kết dính của nhựa khi nóng chảy. Nếu bỏ qua, mối hàn dễ rỗ khí hoặc không kín.
8. Có thể tái hàn một mối điện trở nếu bị lỗi không?
- Không. Nếu lỗi, phải cắt bỏ phụ kiện và thay mới — đây là đặc thù của điện hàn để đảm bảo an toàn áp lực.
9. Điện hàn HDPE có cần máy chuyên dụng không?
- Có. Máy điện hàn đọc mã vạch trên phụ kiện để tự tính toán:
- dòng điện
- nhiệt độ
- thời gian hàn
- Điều này giúp kiểm soát chính xác chất lượng mối hàn.
10. Nối thẳng HDPE điện trở có dùng cho ống PE80 được không?
- Có thể dùng, nhưng khuyến khích PE100 để đảm bảo tuổi thọ và khả năng chịu áp lực cao hơn.
11. Thời gian hàn một mối nối thường bao lâu?
- Tùy theo DN:
- DN110: 50–80 giây
- DN160: 120–160 giây
- DN200: 180–240 giây
- DN250: 260–300 giây
- Máy sẽ tự động tính thời gian.
12. Mối điện hàn có chịu được chôn ngầm lâu năm không?
- Có. Mối hàn điện trở đồng nhất như thân ống, có thể đạt tuổi thọ 50 năm, chịu đất nén, rung động nhẹ và thay đổi nhiệt độ.
