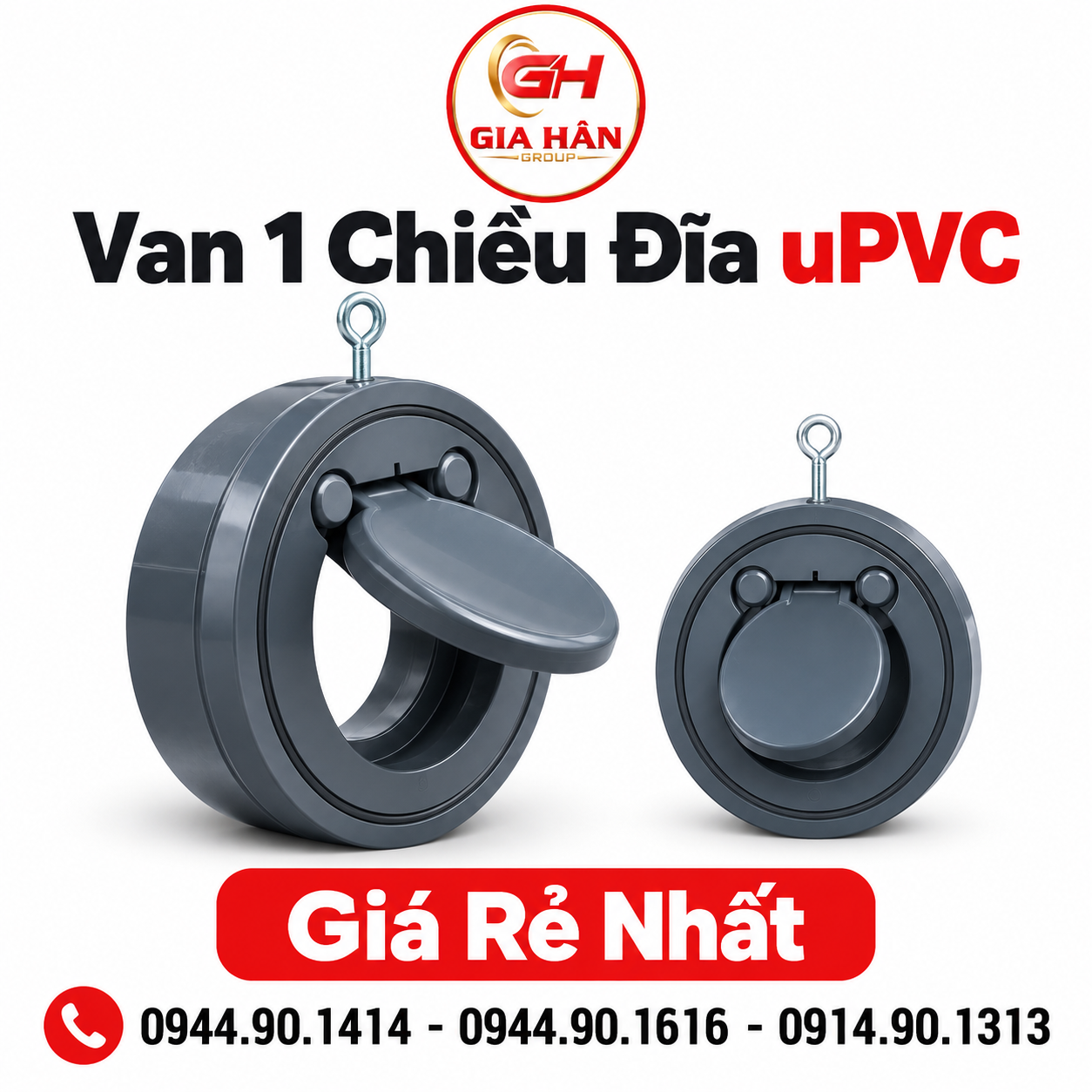

1. Cấu tạo và nguyên lý hoạt động
Khác với các dòng van một chiều lá lật hay rắc co ren truyền thống, van một chiều đĩa có kết cấu thân siêu mỏng dạng kẹp bích (Wafer):
-
Thân van (Body): Đúc nguyên khối từ nhựa uPVC chất lượng cao, kháng oxy hóa, không bị ăn mòn bởi nước mặn, axit loãng và bazo.
-
Đĩa van (Disc): Bản tròn bằng uPVC lật linh hoạt quanh trục tự định tâm hoặc trợ lực hồi vị bằng lò xo inox 304/316 phủ lớp bảo vệ.
-
Vòng đệm làm kín (Seat & O-Ring): Vật liệu cao su tổng hợp EPDM hoặc Viton (FKM), chịu áp lực nén cao và đảm bảo độ kín tuyệt đối khi lưu chất hồi áp.
Nguyên lý vận hành:
Khi máy bơm hoạt động, áp lực dòng chảy phía trước thắng trọng lực của đĩa van, đẩy đĩa mở ra để lưu chất lưu thông. Khi bơm ngắt hoặc dòng chảy đột ngột đảo chiều, áp suất dội ngược cùng trọng lực tự nhiên ép đĩa van tỳ chặt vào vòng gioăng làm kín, khóa dòng chảy ngược lại ngay lập tức.

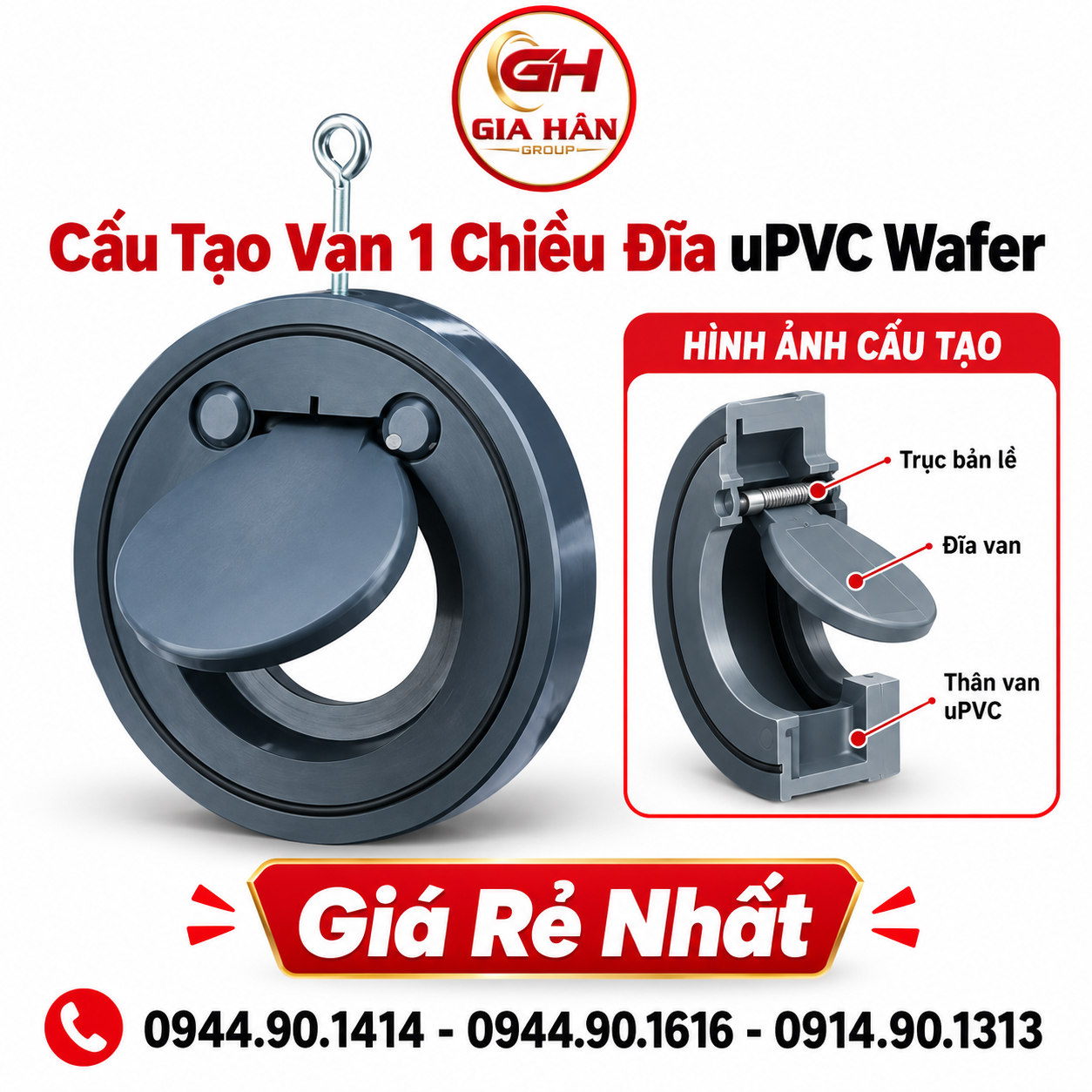

Cấu tạo thực tế dạng kẹp bích siêu mỏng của van một chiều đĩa uPVC, giúp tối ưu diện tích đường ống
2. Thông số kỹ thuật Van 1 Chiều Đĩa uPVC
| Thông số | Chi tiết kỹ thuật |
| Kích thước danh định | DN40 – DN300 (tương thích đường kính ngoài từ 49mm đến 315mm) |
| Vật liệu thân / đĩa | Nhựa uPVC chính phẩm |
| Vật liệu gioăng | EPDM (tiêu chuẩn) hoặc FKM/Viton (cho hóa chất đậm đặc) |
| Áp lực làm việc | PN10 (10 bar) – PN16 (16 bar) |
| Nhiệt độ môi chất | 0°C - 45°C (ngưỡng tối ưu cơ lý tính uPVC) |
| Tiêu chuẩn lắp ghép | Đa tiêu chuẩn: Kẹp vừa mặt bích JIS 10K, ANSI Class 150, DIN PN10/PN16 |
| Kiểu kết nối | Kẹp giữa 2 mặt bích (Wafer type) bằng bu lông suốt |
3. So sánh thực tế: Van 1 chiều đĩa uPVC và Van 1 chiều gang
Tại các công trình xử lý nước và M&E, việc lựa chọn giữa vật liệu nhựa và kim loại phụ thuộc trực tiếp vào tính chất môi chất và tải trọng kết cấu:
-
Khả năng kháng ăn mòn: Trong môi trường nước biển, xử lý nước thải sinh hoạt hoặc hóa chất xi mạ, van đĩa uPVC vượt trội hoàn toàn vì trơ với hóa chất, không bị rỉ sét hay đóng cặn như các dòng van 1 chiều gang.
-
Không gian và tải trọng: Kết cấu dạng kẹp mỏng (Wafer) chỉ dày bằng khoảng 1/3 đến 1/4 so với van gang đúc mặt bích. Trọng lượng nhẹ giúp giảm tải tĩnh lên giá treo ống và đơn giản hóa thao tác định vị khi thi công trên cao.
-
Giới hạn kỹ thuật: Van gang chịu được áp suất va đập lớn hơn và nhiệt độ trên 60°C, trong khi van uPVC chỉ vận hành an toàn dưới 45°C.
Quý khách có thể xem thêm các phân loại van công nghiệp khác tại danh mục van nhựa PVC.
4. Bảng giá van 1 chiều đĩa uPVC
Lưu ý: Bảng giá dưới đây mang tính chất tham khảo dự toán, đơn giá thực tế có thể dao động tùy thuộc vào xuất xứ (Đài Loan, Hàn Quốc, Trung Quốc) và số lượng đặt hàng.
| Quy cách | Đường kính ống (OD) | Áp suất danh định | Giá tham khảo (VNĐ/Bộ) |
| DN50 (2") | Ø60 mm | PN10/PN16 | 280.000 – 420.000 |
| DN65 (2-1/2") | Ø75 mm | PN10/PN16 | 380.000 – 560.000 |
| DN80 (3") | Ø90 mm | PN10/PN16 | 520.000 – 780.000 |
| DN100 (4") | Ø110 mm - Ø114 mm | PN10/PN16 | 750.000 – 1.150.000 |
| DN125 (5") | Ø140 mm | PN10 | 1.250.000 – 1.650.000 |
| DN150 (6") | Ø160 mm - Ø168 mm | PN10 | 1.850.000 – 2.450.000 |
| DN200 (8") | Ø220 mm - Ø225 mm | PN10 | 3.100.000 – 4.200.000 |
Đối với các đoạn ống nhánh cỡ Ø110mm dùng van lá lật hoặc van bi rắc co, bạn có thể tham khảo riêng mẫu van 1 chiều PVC D110.
5. Kinh nghiệm thi công và lưu ý kỹ thuật khi lắp đặt Van 1 chiều đĩa uPVC

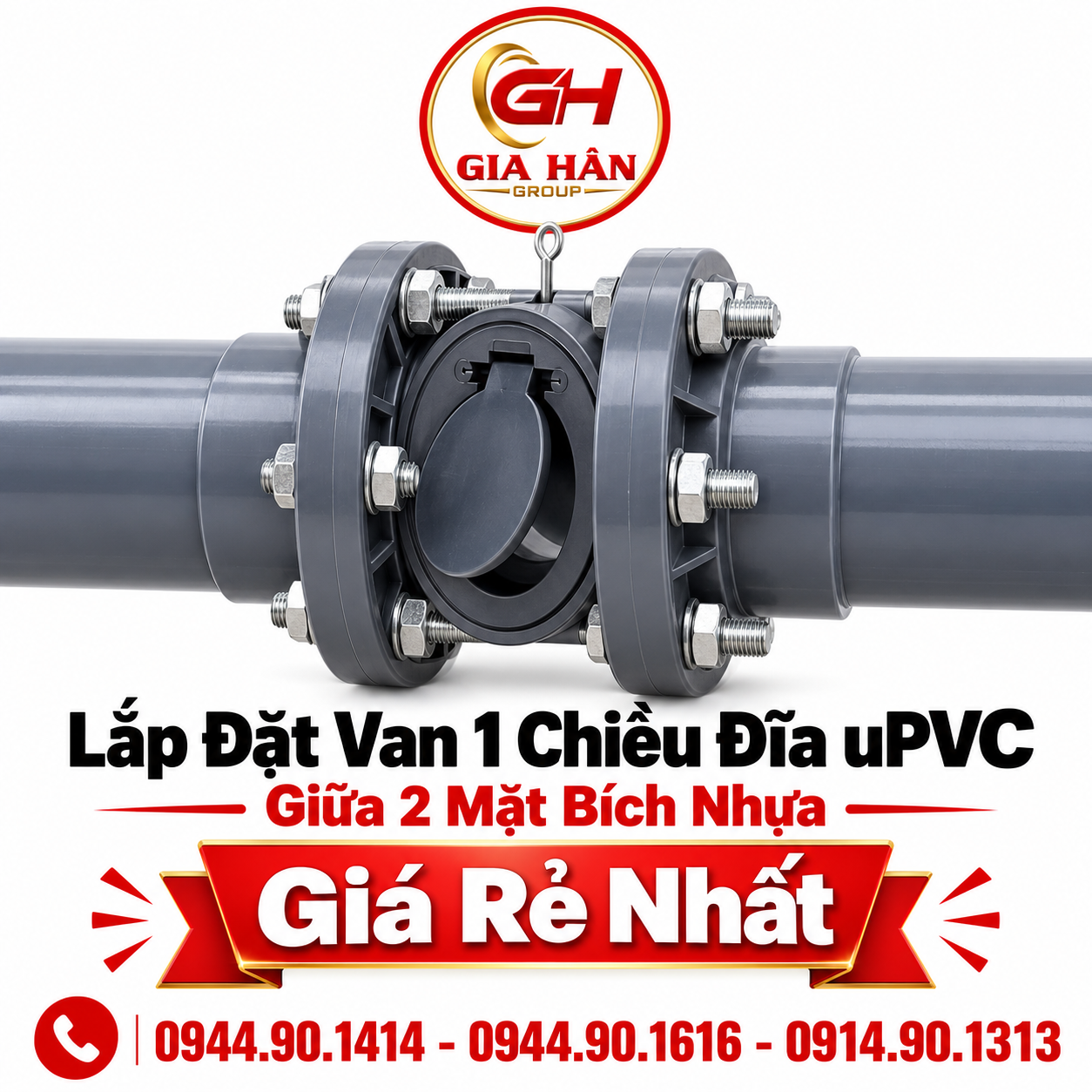

Lắp đặt van một chiều đĩa uPVC đồng trục cùng hệ thống mặt bích nhựa uPVC
Khi kết nối van đĩa uPVC vào tuyến ống nhựa uPVC Tiền Phong hoặc các hệ đường ống công nghiệp, kỹ thuật viên cần chú ý 4 điểm cốt lõi:
-
Kiểm tra hành trình mở của đĩa van: Đĩa van khi mở hoàn toàn sẽ nhô ra khỏi mặt cắt thân van một đoạn nhất định. Vì vậy, mặt bích và lòng ống nối trực tiếp phải có đường kính trong đủ rộng để tránh làm kẹt đĩa khi lưu chất chảy ở lưu lượng đỉnh.
-
Hướng dòng chảy: Thân van luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Phải lắp đặt đúng chiều dòng chảy đẩy từ gốc đĩa đi ra.
-
Siết bu lông đồng trục và đối xứng: Sử dụng phương pháp siết chéo hình sao (Criss-cross pattern) với lực siết đều tay. Thân uPVC có tính giòn hơn kim loại; siết lệch lực có thể gây nứt tai van hoặc làm biến dạng gioăng gây rò rỉ.
-
Vị trí trên tuyến ống đứng/ngang: Nếu lắp trên ống đứng, chiều dòng chảy bắt buộc phải từ dưới lên trên để trọng lực hỗ trợ đĩa đóng kín khi dòng dừng.
6. Câu hỏi thường gặp (FAQ)
1. Van 1 chiều đĩa uPVC có dùng cho nước nóng được không?
- Không khuyến khích. Nhựa uPVC chỉ hoạt động bền bỉ ở nhiệt độ dưới 45°C. Khi tiếp xúc nước nóng liên tục, thân và đĩa van dễ bị mềm cơ tính, biến dạng và mất khả năng giữ kín áp suất.
2. Có cần dùng thêm gioăng mặt bích riêng khi lắp van đĩa kẹp không?
- Phần lớn các dòng van 1 chiều đĩa uPVC hiện nay đã tích hợp sẵn đệm gioăng cao su viền quanh chu vi thân. Tuy nhiên, nếu dùng mặt bích có bề mặt gân nổi không bằng phẳng, việc chèn thêm gioăng cao su phẳng EPDM mỏng giữa mặt bích và thân van sẽ giúp tăng độ an toàn chống rò rỉ.
