1. Cấu tạo & Đặc tính vật liệu của van bi mặt bích PPH
Khác với các dòng van kim loại dễ bị rỗ mặt khi tiếp xúc axit hay van nhựa thông thường bị giòn gãy ở nhiệt độ cao, van bi mặt bích PPH được thiết kế đồng bộ từ các vật liệu trơ với hóa chất:
-
Thân van (Body): Nhựa PPH đúc nguyên khối có độ kết tinh cao, bề mặt nhẵn bóng chống bám cặn, chịu va đập cơ học và chống nứt ứng suất vượt trội.
-
Quả bi (Ball): Bi xoay PPH tiện chính xác, thiết kế dòng chảy thẳng (Full Port) giúp lưu lượng qua van đạt tối đa, tổn thất áp suất gần như bằng không.
-
Đệm làm kín (Seat Seal): 100% PTFE (Teflon) nguyên chất, hệ số ma sát cực thấp, giúp thao tác xoay nhẹ tay và không bị ăn mòn bởi hóa chất.
-
Vòng làm kín cổ trục (O-Ring): Tùy chọn EPDM (cho nước thải, dung dịch bazơ) hoặc FKM/Viton (cho axit đậm đặc H₂SO₄, HCl, HNO₃ và dung môi hữu cơ).
-
Mặt bích (Flanges): Đúc liền thân hoặc dùng cổ bích rời ép sát, phân bổ lực ép đều lên gioăng đệm để chống rò rỉ tại điểm nối.
Khi kết nối với các đoạn ống thẳng như ống nhựa PPH D50 hoặc tuyến ống chính, mặt bích mang lại khả năng định vị cứng vững. Nếu đường ống phụ có không gian hẹp và không đòi hỏi chịu lực uốn lớn, bạn có thể cân nhắc phương án dùng van bi nhựa PPH rắc co để thao tác vặn tay linh hoạt hơn.

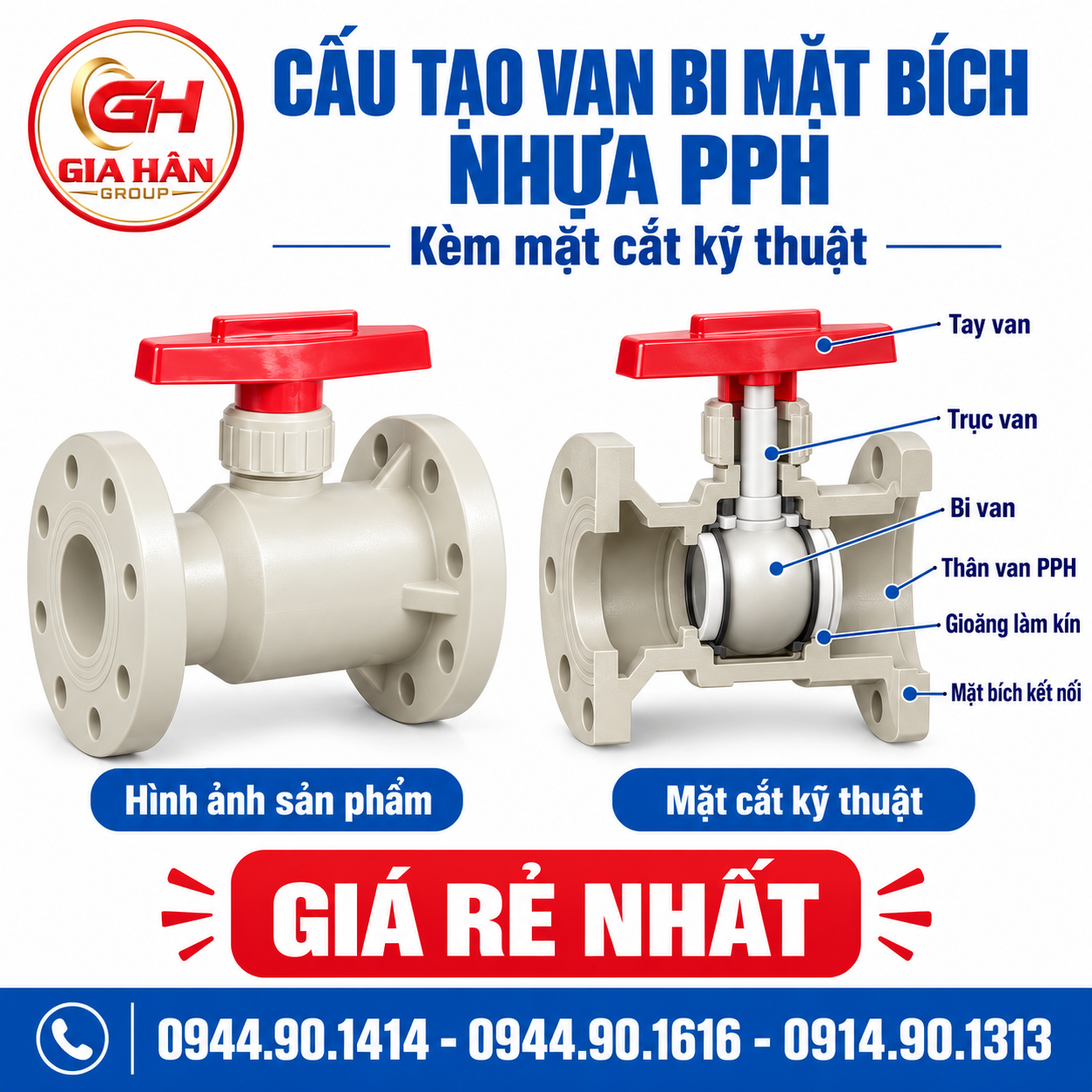

Bản vẽ bóc tách cấu tạo van bi mặt bích PPH tiêu chuẩn công nghiệp với gioăng kép chống rò rỉ hóa chất
2. Bảng thông số kỹ thuật Van Bi Mặt Bích Nhựa PPH
- Dưới đây là các thông số vận hành tiêu chuẩn mà kỹ sư cần kiểm tra trước khi đưa vào thiết kế hệ thống:
| Thông số kỹ thuật | Giá trị / Tiêu chuẩn | Ghi chú thực tế |
| Dải kích cỡ danh định | DN15 – DN100 (1/2"inch - 4"inch) | Các size lớn DN125 – DN150 đặt hàng riêng |
| Vật liệu thân & bi | Nhựa PPH (Polypropylene Homopolymer) | Độ dày thành van đồng đều, chịu áp tốt |
| Vật liệu đệm / O-ring | PTFE / FKM hoặc EPDM | FKM ưu tiên cho môi chất axit mạnh |
| Áp lực làm việc | PN10 (10bar) – PN16 (16bar) | Giảm áp định mức khi nhiệt độ trên 60°C |
| Nhiệt độ vận hành | 0°C đến 95°C | Chịu đỉnh ngắn hạn lên đến 100°C |
| Tiêu chuẩn kết nối bích | JIS 10K, ANSI Class 150, DIN PN10 | Khoảng cách tâm lỗ bulong theo chuẩn quốc tế |
| Hình thức vận hành | Tay gạt xoay 90°, tán gắn bộ điện/khí nén | Mặt bích chuẩn ISO 5211 dễ lắp actuator |
3. Bảng giá van bi mặt bích nhựa PPH (Cập nhật 2026)
- Mức giá thực tế dao động theo tiêu chuẩn mặt bích (JIS/ANSI/DIN), xuất xứ thương hiệu (Đài Loan, Hàn Quốc, Châu Âu) và loại gioăng làm kín đi kèm. Dưới đây là bảng giá quy cách phổ biến trong nhóm vật tư ống nhựa PVC công nghiệp:
| Kích cỡ van | Đường kính ống ngoài (OD) | Giá tham khảo (VNĐ/Chiếc) | Ứng dụng khuyên dùng |
| DN15 (1/2") | Ø20 mm | 320.000 – 420.000 | Đường châm hóa chất, lấy mẫu |
| DN20 (3/4") | Ø25 mm | 390.000 – 510.000 | Nhánh cấp dung dịch xử lý nước |
| DN25 (1") | Ø32 mm | 520.000 – 680.000 | Đường ống định lượng, bồn pha |
| DN32 (1-1/4") | Ø40 mm | 690.000 – 890.000 | Hệ thống tuần hoàn axit nhẹ |
| DN40 (1-1/2") | Ø50 mm | 850.000 – 1.150.000 | Tuyến ống cấp liệu phân xưởng |
| DN50 (2") | Ø63 mm | 1.250.000 – 1.650.000 | Đường ống gom nước thải công nghiệp |
| DN65 (2-1/2") | Ø75 mm | 1.850.000 – 2.450.000 | Cụm bơm hóa chất đầu hút/xả |
| DN80 (3") | Ø90 mm | 2.600.000 – 3.400.000 | Trục cấp tổng xưởng xi mạ |
| DN100 (4") | Ø110 mm | 4.100.000 – 5.500.000 | Đường thoát xả bồn chứa chính |
- Lưu ý: Bảng giá mang tính chất tham khảo dự toán. Đơn giá chưa bao gồm VAT và có thể chiết khấu tốt hơn tùy theo khối lượng dự án.

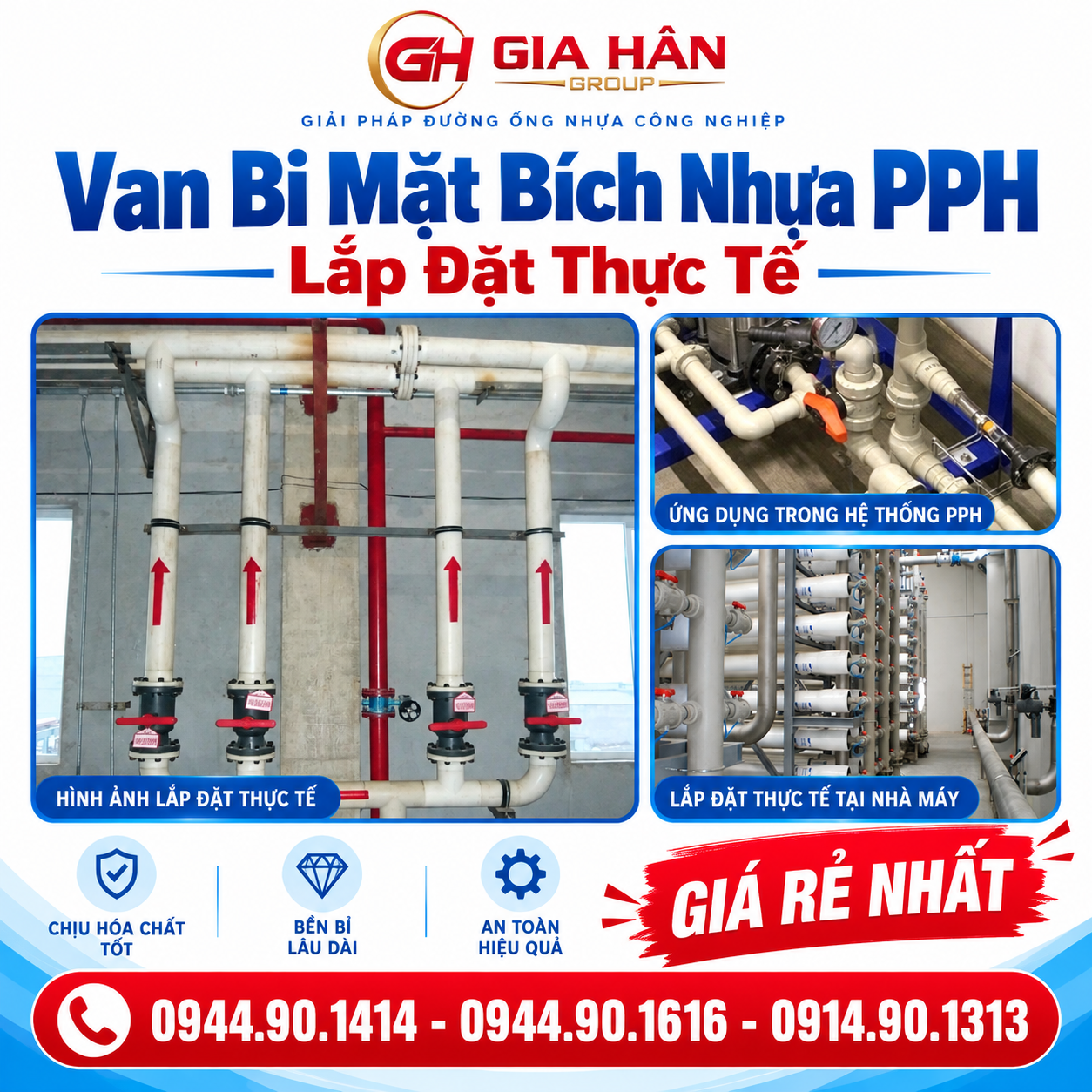

Cụm van bi mặt bích PPH chịu axit được lắp đặt đồng bộ trên tuyến ống công nghiệp chống ăn mòn
4. So sánh van PPH với các vật liệu van nhựa khác
Khi thiết kế đường ống nhà xưởng, việc chọn đúng chủng loại nhựa giúp tránh lãng phí chi phí đầu tư hoặc sự cố rò rỉ:
-
So với vật tư PVC & uPVC thông thường:
-
Các dòng van và phụ kiện nhựa PVC SCH80 có khả năng chịu áp lực rất cao và chi phí tiết kiệm. Tuy nhiên, giới hạn nhiệt độ của PVC thường chỉ dừng lại ở mức 60°C. Nếu dung dịch axit sinh nhiệt hoặc dung môi nóng đến 70 - 90°C, nhựa PPH là yêu cầu bắt buộc để chống biến dạng.
-
-
So với vật liệu PPR:
-
Các sản phẩm như ống nhựa PPR Tiền Phong tối ưu cho hệ thống cấp nước nóng dân dụng và công nghiệp lành tính. Trong khi đó, nhựa PPH là dòng polymer đồng nhất có liên kết phân tử ổn định hơn trước các tác nhân oxy hóa cực mạnh, axit đậm đặc và muối clorua nồng độ cao.
-
5. Hướng dẫn lắp đặt van bi mặt bích PPH an toàn kỹ thuật
-
Nguyên tắc siết bu lông đối xứng (Cross-pattern): Mặt bích nhựa có tính đàn hồi khác kim loại. Luôn siết bu lông theo đường chéo chữ X, tăng lực siết dần đều theo 3 bước (30% - 60% - 100% lực siết khuyến cáo) để tránh làm vênh hoặc nứt tai bích.
-
Lựa chọn gioăng đệm mặt bích (Gasket): Luôn dùng gioăng đệm phẳng bằng cao su EPDM bọc PTFE (hoặc cao su FKM) có kích thước đồng chuẩn tâm lỗ với mặt bích van.
-
Không dùng lực vặn đòn bẩy quá mức: Tay gạt của van được thiết kế tỷ lệ lực chuẩn. Nếu thấy kẹt cứng, cần kiểm tra lại áp lực ngược dòng hoặc cặn bám trong lòng van, tuyệt đối không dùng ống thép nối dài để bẻ tay van vì sẽ gây gãy trục.
