Hệ Thống Ống Bảo Vệ Đường Dây Điện, Tín Hiệu, Cáp Quang: Cấu Tạo, Phân Loại Và Cách Lựa Chọn

Hệ thống ống bảo vệ cáp là màng lưới hạ tầng thiết yếu giúp bảo vệ các đường dây điện, cáp tín hiệu và cáp quang khỏi tác động cơ học, độ ẩm và hóa chất. Để chọn đúng loại, bạn cần phân biệt rõ môi trường thi công: Ống nhựa PVC luồn điện thích hợp cho thi công âm tường, chống cháy lan trong dân dụng; trong khi ống HDPE gân xoắn hoặc HDPE trơn chịu lực tốt, chống tia UV là giải pháp hoàn hảo cho mạng lưới cáp chôn ngầm dưới lòng đất hoặc hạ tầng viễn thông ngoài trời.

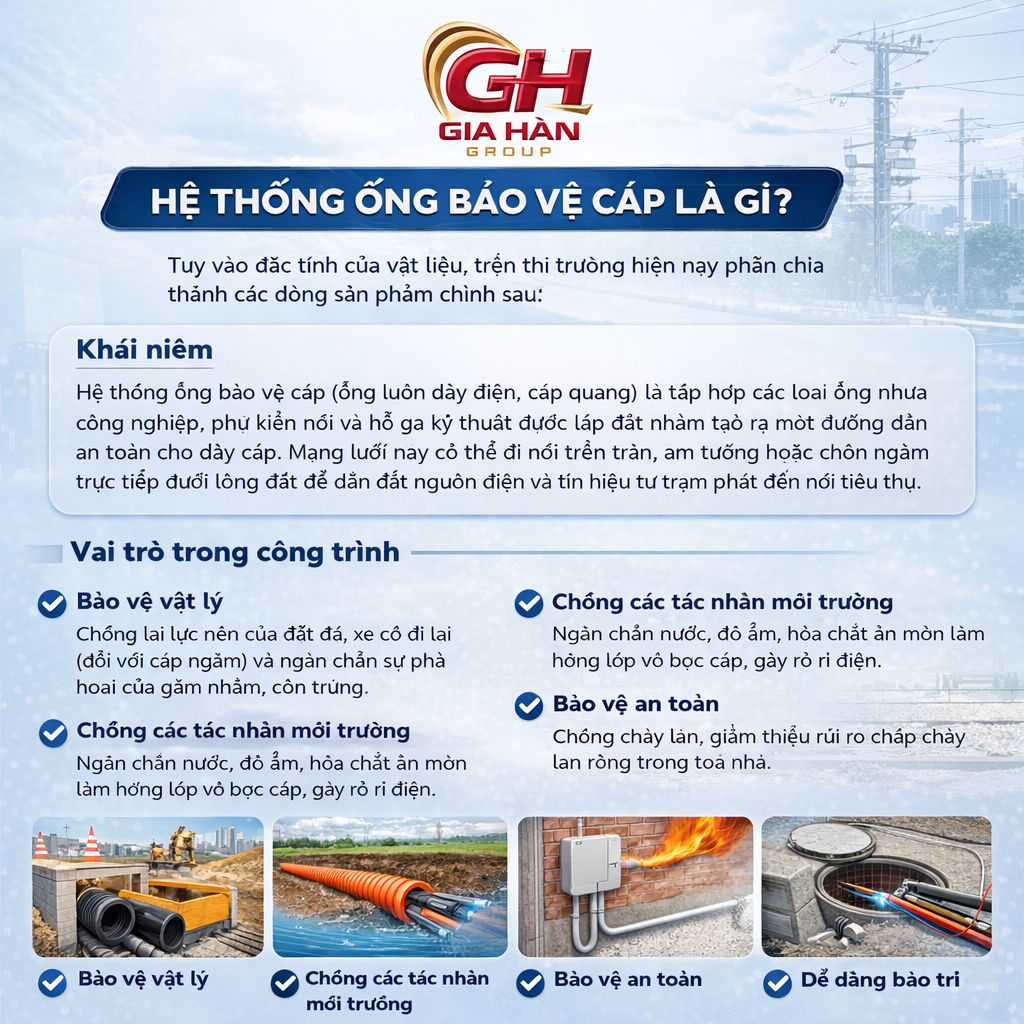

Hệ Thống Ống Bảo Vệ Cáp Là Gì

Khái niệm

• Hệ thống ống bảo vệ cáp (ống luồn dây điện, cáp quang) là tập hợp các loại ống nhựa công nghiệp, phụ kiện nối và hố ga kỹ thuật được lắp đặt nhằm tạo ra một đường dẫn an toàn cho dây cáp. Mạng lưới này có thể đi nổi trên trần, âm tường hoặc chôn ngầm trực tiếp dưới lòng đất để dẫn dắt nguồn điện và tín hiệu từ trạm phát đến nơi tiêu thụ.

Vai trò trong công trình

Việc thi công ống bảo vệ đường dây ngầm hoặc đi nổi đóng vai trò sống còn trong bất kỳ dự án nào:

• Bảo vệ vật lý: Chống lại lực nén của đất đá, xe cộ đi lại (đối với cáp ngầm) và ngăn chặn sự phá hoại của gặm nhấm, côn trùng.
• Chống các tác nhân môi trường: Ngăn chặn nước, độ ẩm, hóa chất ăn mòn làm hỏng lớp vỏ bọc cáp, gây rò rỉ điện.
• Bảo vệ an toàn: Chống cháy lan, giảm thiểu rủi ro chập cháy lan rộng trong tòa nhà.
• Dễ dàng bảo trì: Tạo không gian hở (luồn cáp) giúp việc rút, thay thế hoặc nâng cấp đường dây trong tương lai diễn ra nhanh chóng mà không cần đục phá hạ tầng.

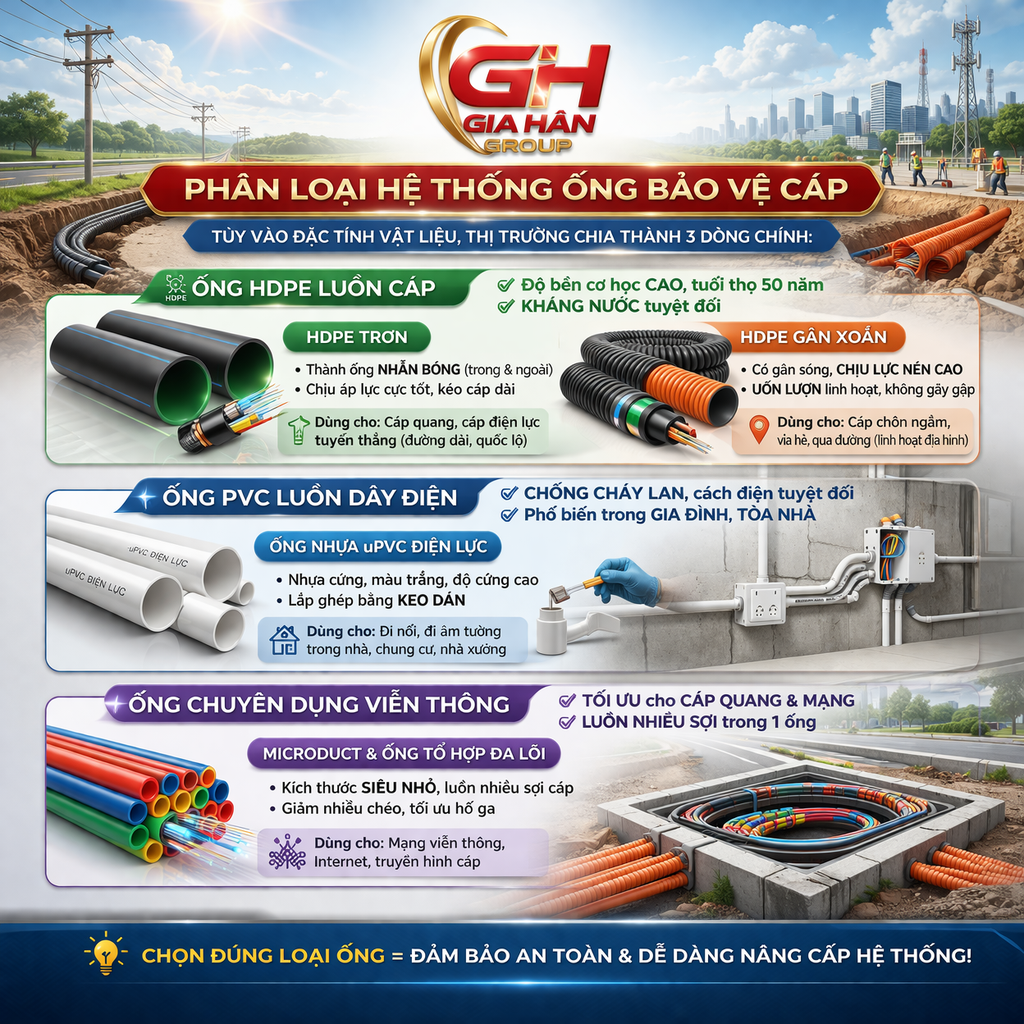

Phân Loại Hệ Thống Ống Bảo Vệ Cáp

Tùy vào đặc tính của vật liệu, trên thị trường hiện nay phân chia thành các dòng sản phẩm chính sau:

Ống HDPE luồn cáp

• Nhựa HDPE (High-density Polyethylene) nổi tiếng với độ bền cơ học cao, tuổi thọ lên đến 50 năm và hoàn toàn kháng nước.

HDPE trơn

• Ống HDPE trơn luồn cáp có thành ống nhẵn bóng cả trong lẫn ngoài. Loại này chịu áp lực cực tốt, độ ma sát lòng ống thấp, thường được dùng để kéo các đường cáp quang, cáp điện lực tuyến thẳng, dài dọc theo các đường quốc lộ.

HDPE gân xoắn

• Ống gân xoắn HDPE (hay ống ruột gà lõi thép/nhựa) là thiết kế đột phá với các đường gân lượn sóng. Cấu trúc này giúp ống vừa có khả năng chịu lực nén ép từ đất đá rất cao, vừa có thể uốn lượn linh hoạt theo địa hình mà không bị gãy gập. Đây là vật liệu số 1 cho cáp chôn ngầm vỉa hè, qua đường.

Ống PVC luồn dây điện

• Ống nhựa uPVC điện lực (nhựa cứng không hóa dẻo) là loại ống quen thuộc nhất trong các hộ gia đình. Đặc tính nổi bật của ống PVC là khả năng tự dập tắt lửa (chống cháy lan) và cách điện tuyệt đối. Chúng thường có màu trắng, độ cứng cao và lắp ghép bằng keo dán.

Ống chuyên dụng viễn thông

• Đối với hạ tầng mạng, hệ thống ống bảo vệ cáp quang thường sử dụng ống Microduct (ống luồn siêu nhỏ) hoặc ống tổ hợp đa lõi (Multi-duct). Chúng cho phép luồn nhiều sợi cáp quang nhỏ li ti vào các luồng riêng biệt, tối ưu hóa không gian hố ga và giảm nhiễu chéo.

So Sánh Các Loại Ống Bảo Vệ Cáp

Để quyết định thi công đường ống bảo vệ cáp loại nào, bạn có thể tham khảo bảng so sánh dưới đây:

Tiêu Chuẩn Kỹ Thuật Hệ thống ống luồn cáp

Một hệ thống ống điện công trình đạt chuẩn phải tuân thủ nghiêm ngặt các quy định của Việt Nam (TCVN) và quốc tế (IEC, BS EN).

Tiêu chuẩn vật liệu

• TCVN 7417 (hoặc IEC 61386): Quy định về hệ thống ống luồn cáp, yêu cầu ống PVC phải đạt bài kiểm tra về độ bền nén, độ bền va đập và khả năng không duy trì sự cháy.
• TCVN 7997:2009: Tiêu chuẩn thi công cáp điện lực đi ngầm trong đất, quy định rõ độ dày thành ống HDPE gân xoắn và lực nén tiêu chuẩn.

Tiêu chuẩn thi công

• Đường kính trong của ống luồn dây điện phải lớn hơn ít nhất 1.5 lần tổng đường kính ngoài của cụm cáp luồn bên trong. Điều này đảm bảo cáp không bị kẹt, trầy xước vỏ và có đủ không gian tản nhiệt khi có dòng điện chạy qua.

Ứng Dụng Thực Tế

Công trình dân dụng

• Trong nhà ở, chung cư, ống PVC được sử dụng để luồn dây điện âm tường, âm sàn bê tông. Chúng bảo vệ dây điện khỏi mũi khoan, đinh đóng và ngăn ngừa chập cháy lây lan sang các vật liệu nội thất.

Khu công nghiệp

• Hệ thống nhà xưởng, trạm biến áp thường sử dụng kết hợp: ống thép luồn dây điện (EMT/IMC) đi nổi để chống va đập cơ khí mạnh và ống HDPE gân xoắn chôn ngầm để kéo hệ thống điện động lực tải trọng lớn từ trạm biến áp vào xưởng.

Hạ tầng viễn thông

• Hệ thống mạng băng thông rộng, cáp tín hiệu camera nội bộ (CCTV) thường sử dụng ống HDPE để đi ngầm qua các dải phân cách, băng qua đường hoặc kéo liên tỉnh dọc theo quốc lộ, giúp đường truyền internet không bị đứt gãy do ngoại lực.

Cách Lựa Chọn Ống Bảo Vệ Cáp Phù Hợp

Để có một hệ thống bền bỉ, không lãng phí, kỹ sư MEP cần lưu ý:

• Xác định môi trường lắp đặt: Chọn uPVC nếu đi trong nhà/âm tường. Chọn HDPE gân xoắn/trơn nếu chôn ngầm dưới đất hoặc kéo ngoài trời.
• Tính toán tiết diện: Tuyệt đối không nhồi nhét quá nhiều dây vào một ống. Cần tính đúng hệ số lấp đầy (Fill Factor) thường quy định ở mức tối đa 40% diện tích mặt cắt ngang lòng ống.
• Yêu cầu chuyên biệt: Nếu đường cáp tín hiệu âm thanh, mạng LAN đi qua khu vực có từ trường mạnh, cần dùng ống thép mạ kẽm hoặc ống có lớp lá nhôm chống nhiễu (EMI) thay vì ống nhựa thông thường.

Bảng Giá & Địa Chỉ Mua Hàng Chính Hãng

• Báo giá ống luồn cáp HDPE hay PVC thay đổi liên tục dựa trên giá hạt nhựa thế giới, đường kính ống (từ phi 16 đến phi 250+), độ dày thành ống và chiều dài cuộn/cây.
• Để được tư vấn và nhận báo giá ống luồn cáp HDPE mới nhất, chính xác theo khối lượng dự án, chủ đầu tư nên tìm đến các đại lý cấp 1 phân phối chính hãng các thương hiệu như nhựa Tiền Phong, Bình Minh, nhựa Ba An, hoặc Santo để đảm bảo mua được vật tư có đầy đủ chứng chỉ CO/CQ và xuất xưởng.

>>> Ống Nhựa uPVC: https://onghdpegiare.com/ong-nhua-tien-phong/ong-nhua-pvc-tien-phong/

>>> Ống Nhựa HDPE Trơn: https://onghdpegiare.com/ong-nhua-tien-phong/ong-nhua-hdpe-tien-phong/

>>> Ống Nhựa Xoắn Cam HDPE: https://onghdpegiare.com/ong-nhua-vien-thong/ong-xoan-hdpe-luon-cap/

>>> Ống Nhựa PVC Viễn Thông: https://onghdpegiare.com/ong-nhua-vien-thong/ong-nhua-vien-thong-pvc/

Để mua chính hãng, bạn có thể tìm đến các nhà phân phối và đại lý ủy quyền. Đây là cách tốt nhất để đảm bảo bạn mua được sản phẩm chất lượng cao, có đầy đủ giấy tờ chứng nhận (CO-CQ) và chính sách bảo hành rõ ràng.

Cách Kiểm Tra Sản Phẩm Chính Hãng

• Logo và thông tin: Sản phẩm phải có logo "Thương Hiệu" được in rõ ràng, sắc nét trên thân phụ kiện.
• Giấy tờ: Yêu cầu các giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà cung cấp.
• Thông số kỹ thuật: Các thông số về đường kính, áp lực, và độ dày phải được in đầy đủ và đúng chuẩn.

Gia Hân Group:

• Hotline: 0944.90.1414, 0944.90.1616
• Email: ghgroup.vn@gmail.com
• Địa chỉ: 182/44/13, Hồ Văn Long, KP1, Phường Bình Hưng Hòa B, Quận Bình Tân
• Địa chỉ kho hàng: 265, Đường số 1, Phường Bình Hưng Hòa B, Quận Bình Tân

FAQs (Câu hỏi thường gặp) Hệ Thống Ống Bảo Vệ Đường Dây Điện, Tín Hiệu, Cáp Quang

1. Hệ thống ống bảo vệ cáp quang là gì?

• Đây là hệ thống mạng lưới đường ống (thường làm từ nhựa HDPE) được thiết kế đặc biệt với lòng ống trơn nhẵn hoặc có chất bôi trơn, giúp bảo vệ các sợi cáp quang thủy tinh mỏng manh khỏi độ ẩm, ngoại lực chèn ép và thú gặm nhấm, đảm bảo tín hiệu internet truyền đi ổn định.

2. Ống HDPE luồn cáp quang dùng loại nào tốt nhất?

• Đối với địa hình bằng phẳng, kéo thẳng dài thì ống HDPE trơn là tốt nhất do dễ kéo cáp. Đối với địa hình đô thị, phải luồn lách qua nhiều công trình ngầm khác hoặc chịu tải trọng xe cộ qua lại, ống HDPE gân xoắn là sự lựa chọn tối ưu.

3. So sánh ống HDPE và PVC luồn dây điện âm đất, loại nào tốt hơn?

• Đối với việc chôn ngầm âm đất, ống HDPE vọt lên là lựa chọn tốt nhất. HDPE chịu được va đập mạnh, không bị nứt vỡ dưới áp lực sụt lún của đất và có chiều dài cuộn lớn (lên đến 500m) giúp hạn chế tối đa các mối nối ngầm so với ống PVC (chỉ dài 4m/cây).

4. Cách chọn ống luồn dây điện ngoài trời như thế nào để không bị mục vỡ?

• Ống dùng ngoài trời phải tiếp xúc với nắng mưa liên tục nên bị tia cực tím (UV) phá hủy. Bạn nên chọn ống HDPE màu đen (có chứa Carbon Black chống UV) hoặc ống thép mạ kẽm nhúng nóng. Tuyệt đối không dùng ống uPVC dân dụng để phơi ngoài nắng lâu ngày vì ống sẽ bị ố vàng, giòn và vỡ vụn.

5. Ống bảo vệ cáp tín hiệu chống nhiễu là gì?

• Đó là loại ống (thường bằng thép hoặc có màng kim loại lót trong) giúp ngăn chặn sóng điện từ (EMI) từ bên ngoài tác động vào cáp tín hiệu mạng, âm thanh, camera bên trong, giúp hình ảnh và dữ liệu không bị mờ hay giật lag.
