Van Y Lọc PVC: Cấu Tạo, Thông Số Kỹ Thuật

Van Y Lọc PVC: Cấu Tạo, Thông Số Kỹ Thuật

180.000đ
VYLPVC

Van Y lọc PVC (PVC Y-Strainer) là thiết bị cơ học lắp trên đường ống dẫn chất lỏng, có nhánh lọc chếch góc 45 độ hình chữ Y chứa lưới lọc bên trong. Thiết bị giữ lại rác thải, cặn bẩn thô và hạt rắn lơ lửng, giúp bảo vệ máy bơm, đồng hồ đo và các loại van điều khiển khỏi nguy cơ kẹt rác, mài mòn mà không làm ngắt quãng dòng chảy.

Còn hàng
1

1. Cấu tạo chi tiết van y lọc pvc

Van lọc chữ Y bằng nhựa uPVC được cấu thành từ 4 bộ phận chính:

  1. Thân van (Body): Đúc liền khối hình chữ Y bằng nhựa PVC hoặc uPVC nguyên sinh. Dòng thân nhựa trong suốt (Clear PVC) cho phép quan sát trực tiếp mức độ lắng cặn bên trong.

  2. Lưới lọc (Filter Screen): Bộ phận trung tâm giữ rác, làm từ nhựa uPVC đục lỗ hoặc lưới inox không gỉ bọc viền nhựa, kích thước mắt lưới từ 20–60 mesh (kích thước lỗ lưới khoảng 0,25–0,8 mm).

  3. Nắp xả cặn (Bonnet / End Cap): Nằm ở đáy nhánh chữ Y, kết nối dạng ren hoặc rắc co union để tháo rửa lưới nhanh chóng khi hệ thống gặp sự cố tắc nghẽn.

  4. Gioăng làm kín (O-Ring Seals): Vật liệu cao su tổng hợp EPDM (dùng cho nước sinh hoạt, nước thải) hoặc FKM/Viton (dùng cho đường ống dẫn hóa chất, axit loãng).

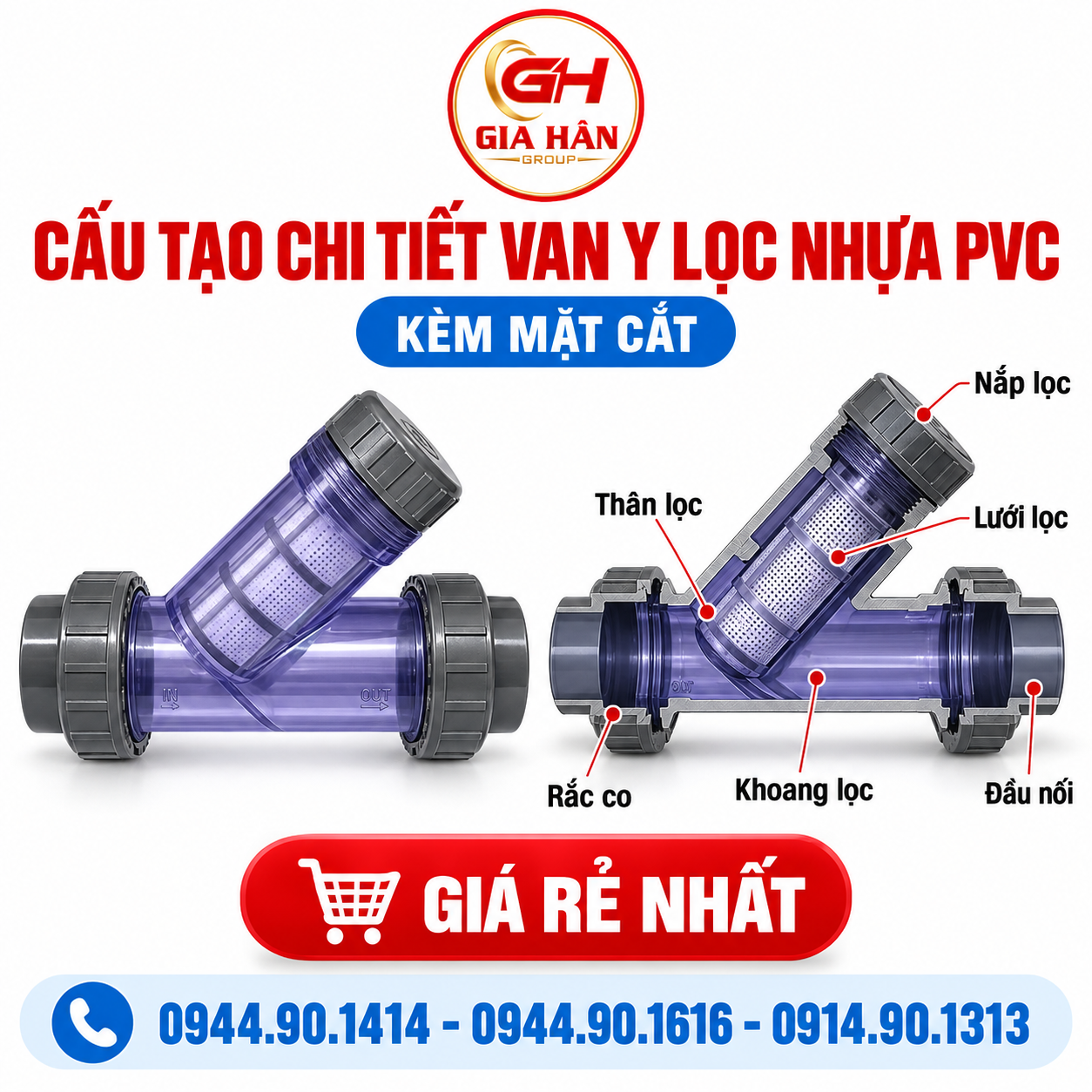

Cấu tạo các bộ phận của van Y lọc nhựa PVC gồm thân van, lưới lọc, nắp xả và gioăng EPDM

Sơ đồ cấu tạo các chi tiết của van lọc chữ Y bằng nhựa uPVC

2. Thông số kỹ thuật & Quy cách kết nối phổ biến

Kích cỡ danh định (DN) Đường kính ngoài (d) Kiểu kết nối chính Áp suất làm việc (PN) Nhiệt độ làm việc
DN15 – DN25 Φ21 – Φ34 mm Dán keo socket / Ren trong PN10 – PN16 0–45 °C
DN32 – DN50 Φ42 – Φ60 mm Rắc co đôi / Dán keo PN10 – PN16 0–45 °C
DN65 – DN100 Φ75 – Φ114 mm Bắt bích tiêu chuẩn PN10 0–45 °C

Tùy theo kết cấu thi công, người vận hành lựa chọn một trong các kiểu ghép nối:

  • Nối dán keo (Socket): Phổ biến nhất ở các đường ống nhánh từ Φ21 đến Φ60. Khi thi công, cần làm sạch bề mặt và quét đều keo dán ống nước PVC Tiền Phong để đảm bảo mối dán đạt độ chịu áp chuẩn PN10/PN16.

  • Nối rắc co (Double Union): Hai đầu liên kết bằng khớp ren xoay, thuận tiện tháo cả cụm van mang ra ngoài kiểm tra định kỳ.

  • Nối mặt bích (Flanged): Áp dụng cho các cỡ ống lớn từ DN65 trở lên, dùng đồng bộ với mặt bích nhựa PVC theo tiêu chuẩn JIS 10K, ANSI Class 150 hoặc DIN PN10.

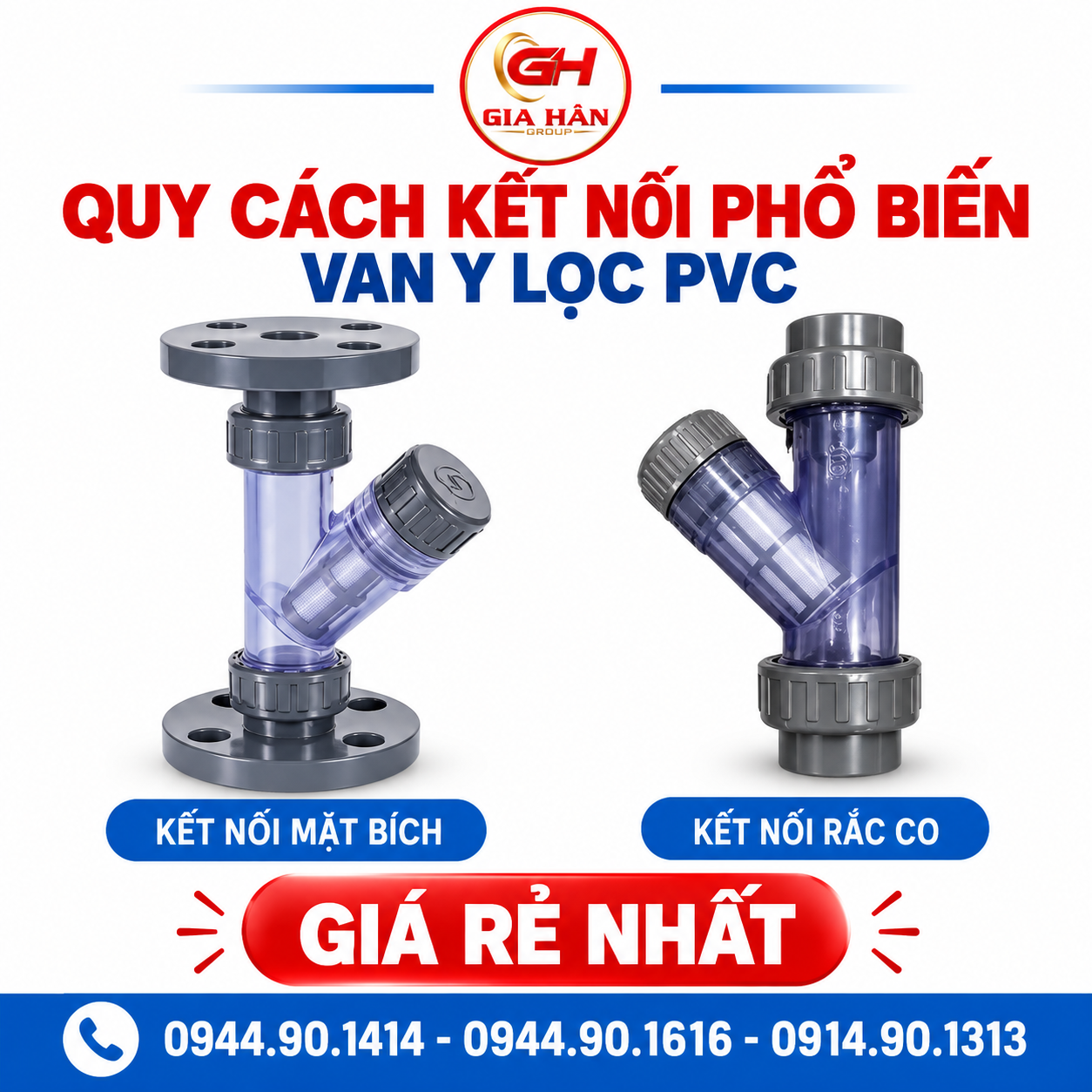

Quy cách kết nối phổ biến van Y lọc PVC gồm 2 đầu rắc co và 2 đầu bích

3. So sánh Van Y Lọc PVC và Van Y Lọc Gang

Việc lựa chọn đúng chất liệu van quyết định tuổi thọ của toàn bộ cụm lọc:

  • Van Y lọc PVC: Kháng hoàn toàn quá trình oxy hóa, không bị ăn mòn trong môi trường nước mặn, nước lợ, clo dư và hóa chất nhẹ. Trọng lượng nhẹ, chống bám vôi, chi phí phụ kiện hợp lý. Tuy nhiên, giới hạn nhiệt độ hoạt động chỉ dưới 50 °C và áp lực làm việc tối đa PN16.

  • Van Y lọc gang: Chịu được áp lực cao (PN16 – PN25) và dải nhiệt độ lên đến 120 °C, thích hợp cho các tuyến ống cấp nước đô thị lớn, mạng lưới PCCC hoặc trạm bơm trung tâm. Ngược lại, thân gang dễ bị gỉ sét nếu gặp nguồn nước nhiễm phèn hoặc hóa chất có tính ăn mòn.

4. Kinh nghiệm lắp đặt và bảo trì trên tuyến ống

Để van lọc hoạt động đúng công năng mà không gây cản trở áp lực đường ống:

  1. Lắp đúng chiều mũi tên: Mũi tên đúc nổi trên thân van luôn phải trùng khớp với hướng di chuyển của dòng lưu chất.

  2. Hướng đặt nhánh chữ Y:

    • Đường ống nằm ngang: Đặt nhánh chữ Y quay chúc xuống dưới (45°) để cặn lắng tự nhiên rơi vào lưới lọc, tránh để ngang hoặc quay ngược lên trên.

    • Đường ống thẳng đứng: Chỉ lắp khi dòng chảy đi từ trên xuống dưới. Không lắp van Y lọc trên ống đứng có dòng chảy đi từ dưới lên vì cặn bẩn sẽ rơi ngược lại đường ống.

  3. Đồng bộ hệ thống: Nên kết nối van trên tuyến ống nhựa PVC Tiền Phong cùng thông số tiêu chuẩn để hạn chế hiện tượng lệch tâm hoặc rò rỉ tại mối nối.

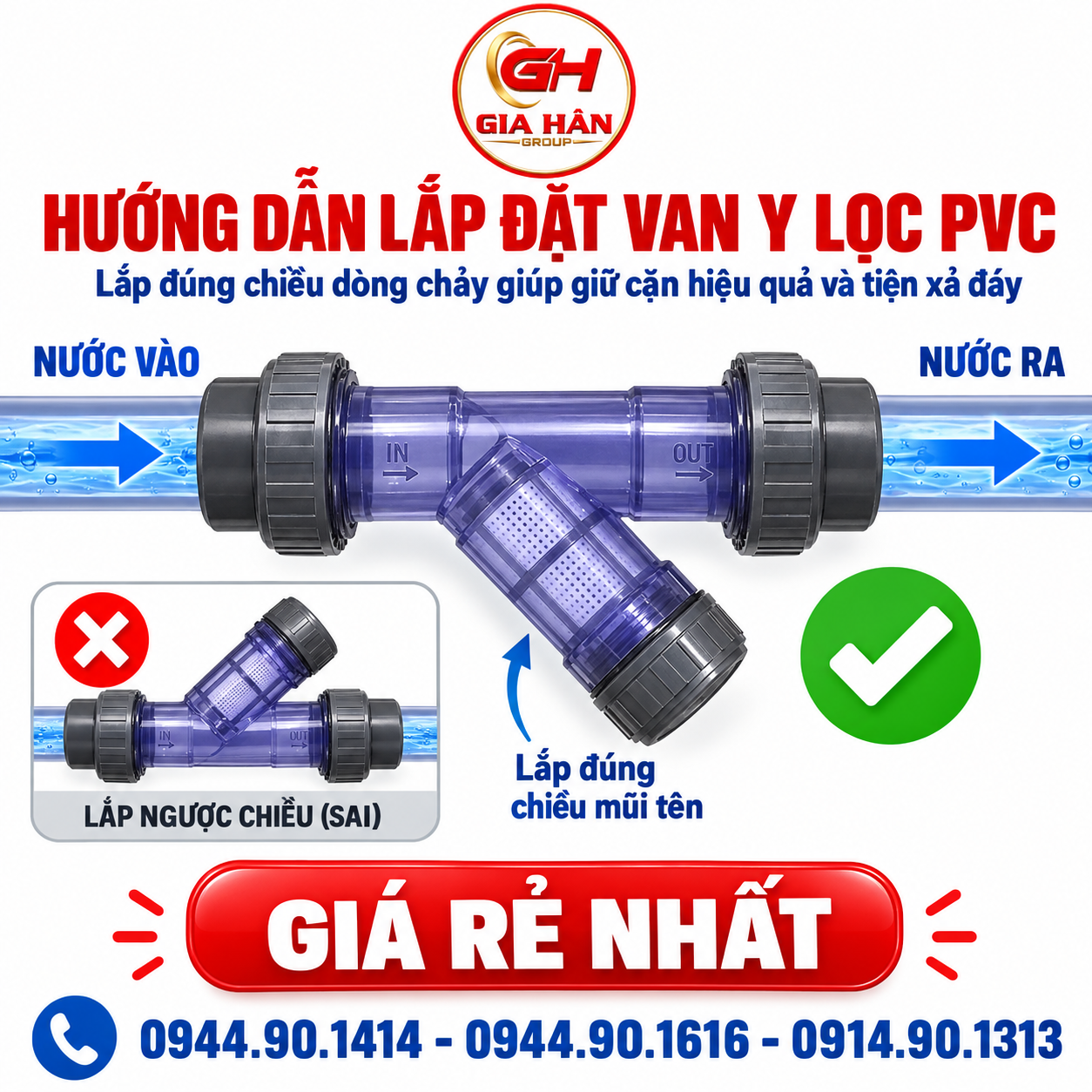

Hướng dẫn vị trí và chiều lắp đặt van Y lọc PVC đúng kỹ thuật trên đường ống dẫn nước

Lắp đặt van Y lọc PVC đúng chiều dòng chảy giúp tăng hiệu quả giữ cặn và tiện lợi khi xả đáy

5. Bảng giá tham khảo Van Y Lọc PVC trên thị trường

(Mức giá mang tính tham khảo dự toán vật tư, biến động tùy thương hiệu sản xuất như Chiu Tong, Sanking, Hershey hoặc Finmax):

  • DN15–DN25 (Φ21–Φ34, dán keo/ren): 85.000–180.000 đ/chiếc.
  • DN32–DN50 (Φ42–Φ60, rắc co/dán keo): 220.000–550.000 đ/chiếc.
  • DN65–DN100 (Φ75–Φ114, mặt bích): 750.000–1.950.000 đ/chiếc.

6. Mua Van Y Lọc PVC Ở Đâu Uy Tín, Đầy Đủ CO/CQ?

  • Khi tìm mua van Y lọc PVC cho công trình, người mua thường quan tâm đến 3 yếu tố: độ bền của thân van/lưới lọc, tính đồng bộ với hệ thống ống và giá thành cạnh tranh.
  • Để đảm bảo hệ thống vận hành an toàn và hạn chế rò rỉ, bạn nên chọn mua tại các đơn vị phân phối vật tư ngành nước và M&E chuyên nghiệp thay vì các cửa hàng bán lẻ nhỏ lẻ không rõ nguồn gốc.

Tiêu chí nhận biết đơn vị cung cấp đáng tin cậy:

  • Hàng hóa đầy đủ chứng từ: Cung cấp rõ ràng chứng nhận xuất xưởng, phiếu kiểm định chất lượng (CO/CQ) cho từng lô hàng (đặc biệt quan trọng đối với các dòng van nhập khẩu như Chiu Tong, Sanking, Hershey...).

  • Đa dạng quy cách & phụ kiện đi kèm: Có sẵn từ size nhỏ (DN15 – DN50) dán keo, rắc co đến các size lớn (DN65 – DN100) nối bích, cùng các phụ kiện đồng bộ như bích nhựa, bulong, keo dán chuyên dụng.

  • Hỗ trợ tư vấn kỹ thuật thực tế: Đội ngũ am hiểu áp lực dòng chảy, môi trường hóa chất/nhiệt độ để tư vấn đúng chất liệu gioăng (EPDM hay FKM) và mắt lưới lọc phù hợp.

Địa chỉ cung cấp Van Y Lọc PVC & Phụ kiện tại TP. Hồ Chí Minh

Nếu bạn đang tìm kiếm nguồn hàng số lượng lớn, giá sỉ cho công trình xử lý nước, nuôi trồng thủy sản hoặc hệ thống M&E khu vực phía Nam, Gia Hân Group là một trong những đại lý phân phối uy tín:

  • Danh mục phân phối: Cung cấp đầy đủ các loại van nhựa (van bi, van 1 chiều, van Y lọc PVC/uPVC/Clear PVC), van gang công nghiệp và đồng bộ các hệ thống đường ống nhựa Tiền Phong, Bình Minh, Đệ Nhất.

  • Chính sách phân phối: Báo giá cạnh tranh trực tiếp từ kho, chiết khấu rõ ràng cho nhà thầu, dự án và hỗ trợ giao hàng tận chân công trình.

  • Thông tin liên hệ & Đặt hàng:

    • Đơn vị: Công ty TNHH Gia Hân Group

    • Website: onghdpegiare.com

    • Hotline tư vấn & báo giá: 0914.90.1313 – 0944.90.1414 – 0944.90.1616

    • Email: ghgroup.vn@gmail.com

    • Khu vực phục vụ: TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An và các tỉnh thành toàn quốc.
